介紹 該實驗使用DrDAQ數據記錄器來探索碰撞期間施加的力。
所需設備 ?鉸鏈假人 ? 力傳感器 - 霍尼韋爾FSG15N1A ?動力推車 ?跑道 ?實驗室。插口 ?Ticker-timer和磁帶 ?自動收報機定時器的電源 ?DrDAQ數據記錄器 ?PC運行Picoscope示波器軟件

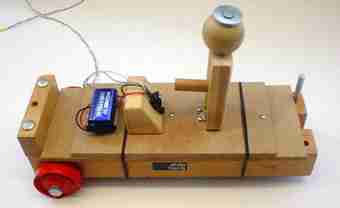

鉸鏈假人 將一小塊榫釘插入假人的主體中，并將??力傳感器安裝在屏障上。必須調整屏障的最終位置，以使銷釘在中央撞擊傳感器
力傳感器 霍尼韋爾力傳感器FSG15N1A。 力傳感器安裝支架。 引腳1 - 電池 引腳2 - 至+ ve DrDAQ 引腳3 - 至電池 引腳4 - 至-DoDAQ
所需設備 ?如圖所示設置設備，使用自動收報機定時器和磁帶進行測量/定時速度。 ?將力傳感器連接到DrDAQ并加載Picoscope軟件。 ?將時基設置為10毫秒; X增益為x1; 在A選擇伏特x5; 單觸發，上升和5 0 mV; 并且顯示設置為-5％。 ?啟動數據記錄器（單擊“開始”或使用Picoscope按空格鍵），然后讓小車向下傾斜。 ?碰撞后記錄最后的電壓表讀數或保存文件以便以后打印，根據需要重復不同的速度，
查看結果
