介紹 打開和關閉燈是我們所做的事情，而沒有過多地考慮所涉及的過程。DrDAQ可用于突出顯示工作過程。
所需設備 ?DrDAQ數據記錄器 與PicoScope示波器軟件配合使用 。 ? 直流電源。 ?一個6伏的燈和固定電阻。
實驗設置 電阻器與6V白熾燈串聯連接。然后使用DrDAQ測量電阻器兩端的電壓。將DrDAQ面向燈放置以檢測光強度。 測量pd的最初目的是確定發生切換的時刻。然而，很明顯，如果通過與燈串聯的已知電阻器測量pd，則所獲得的數據可用于發現燈的電阻變化。 安排如下：

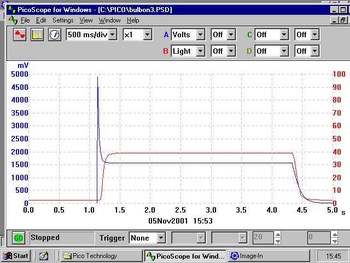

DrDAQ設置為使用PicoScope軟件測量電壓和光強度。使用的設置很容易在下面的屏幕截圖中看到。 一旦PicoScope跡線開始在屏幕上移動，燈就會打開，然后幾秒鐘后關閉。按下空格鍵凍結顯示：
從顯示器可以看出，藍線[通道A]是電阻器上的pd，紅線[通道B]是光強度。
問題 要找到磁鐵在兩個線圈之間移動所需的時間：在該實驗中使用鋁級356熔模鑄造樣品板。該實驗在具有最小通風和環境溫度約18℃的房間中進行。樣品板具有矩形幾何形狀的光滑表面光潔度和矩形凹槽。設置裝置和板的幾何形狀可以在上面的圖1中看到。總體尺寸，測量面積和體積以及熱性能如下： 1.在大多數照明電路中，這個約150 ms的響應時間是否可能導致問題或有益？ 2.為什么曲線的起點幾乎是水平的？ 3.燈絲在熱到足以發光之前發出的是什么？
查看結果
