PicoSource PG900系列
- 積分50ΩSMA（f）步進恢復二極管輸出
- 轉換時間<60 ps
- 雙2.5至6 V可變幅度輸出
快速轉換脈沖可以在單個瞬間刺激具有廣譜信號的傳輸路徑，設備或網絡。這種脈沖對于我們需要進行的許多高速寬帶測量非常有用; 例如，在時域反射計，半導體測試，千兆互連和端口測試以及雷達中。 差分高速數據尤其在我們的數字，計算，互連和電信系統中面臨著測量挑戰。令人驚訝的是，到目前為止，很難找到具有成本效益的快速轉換差分脈沖發生器！

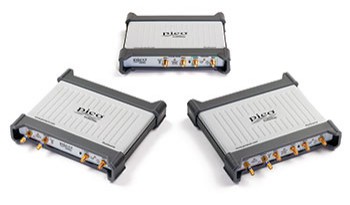

PG911和PG914

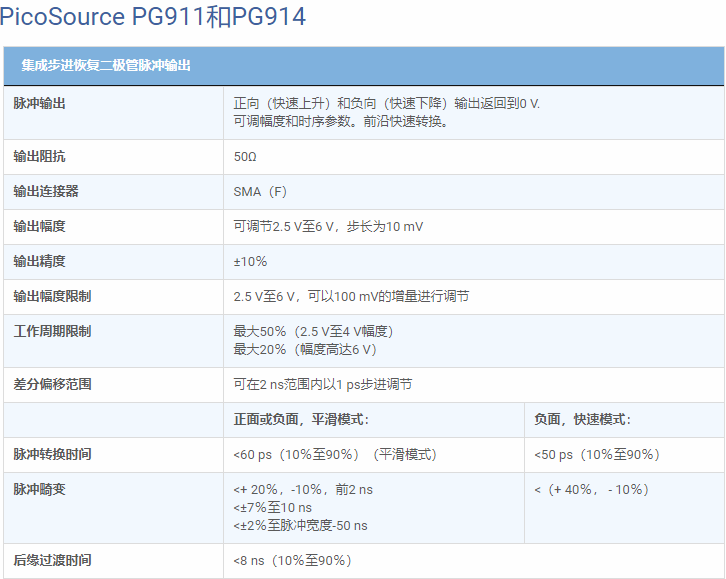

·積分50ΩSMA（f）步進恢復二極管輸出
·轉換時間<60 ps
·雙2.5至6 V可變幅度輸出
·±1 ns，1 ps步進時序偏移校正

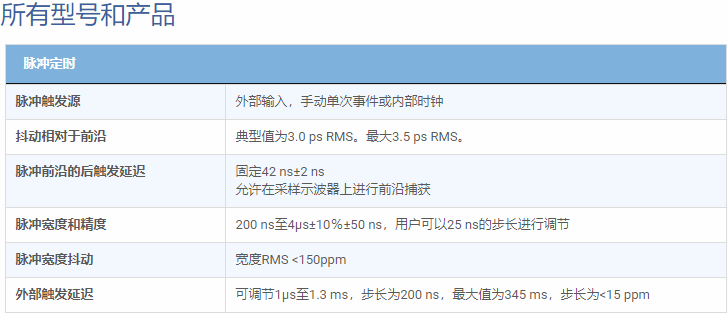

·脈沖寬度為200 ns至4μs
·內部時鐘周期為1μs至1 s
·3個PS RMS抖動相對于外部觸發<
·步進恢復二極管輸出包含-20 dB 10 GHz SMA（mf）衰減器
PG912和PG914

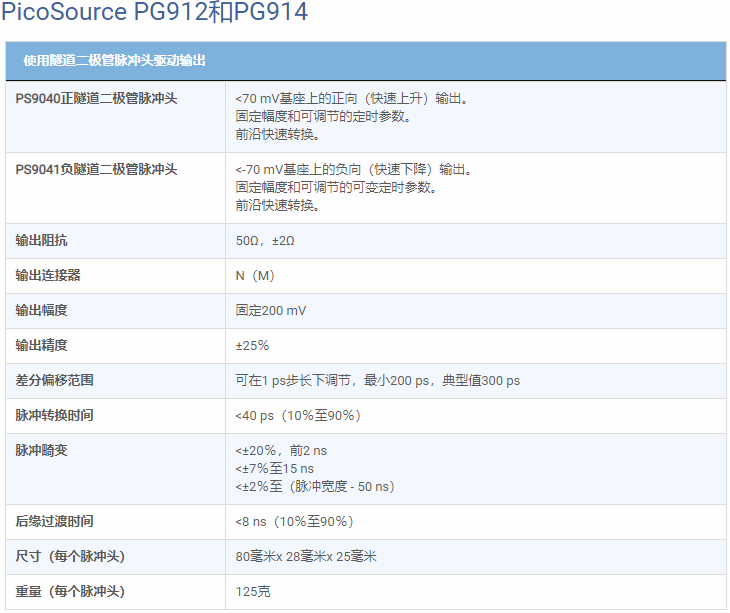

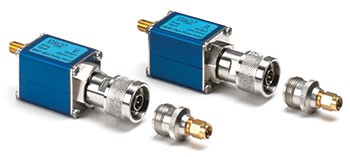

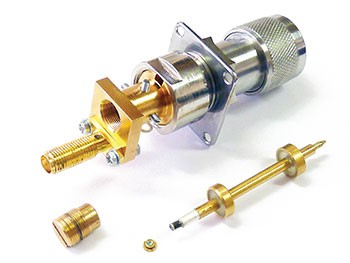

·外部50ΩN（m）正和負隧道二極管脈沖頭
·轉換時間<40 ps
·雙> 200 mV固定幅度輸出
·±200皮秒的定時在抗扭斜為1ps以下步驟
·隧道二極管脈沖頭附帶的系列間N（f） - SMA（m）適配器
快速轉換脈沖可以在單個瞬間刺激具有廣譜信號的傳輸路徑，設備或網絡。這種脈沖對于我們需要進行的許多高速寬帶測量非常有用; 例如，在時域反射計，半導體測試，千兆互連和端口測試以及雷達中。
差分高速數據尤其在我們的數字，計算，互連和電信系統中面臨著測量挑戰。令人驚訝的是，到目前為止，很難找到具有成本效益的快速轉換差分脈沖發生器！
差分高速數據尤其在我們的數字，計算，互連和電信系統中面臨著測量挑戰。令人驚訝的是，到目前為止，很難找到具有成本效益的快速轉換差分脈沖發生器！
典型應用包括：
·TDR / TDT網絡和匹配分析
·光譜和平整度測量
·定時，抖動和串擾確定
多功能，便攜式觸發差分USB脈沖發生器

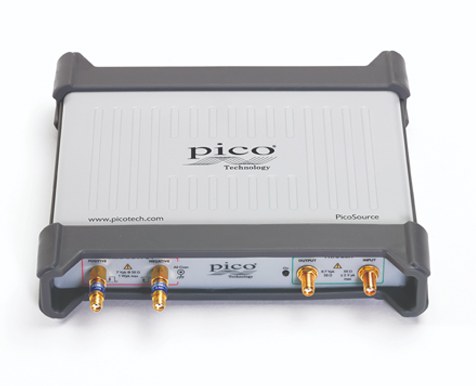

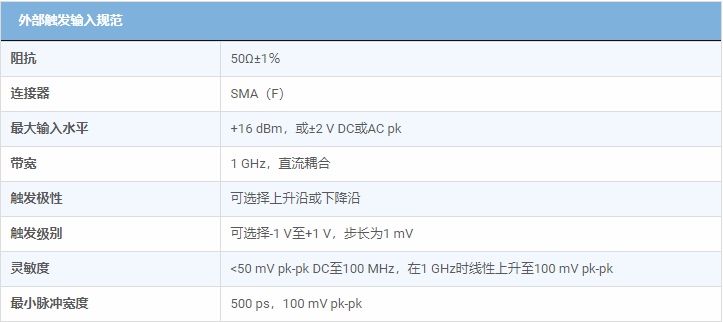

PicoSource PG900系列是低抖動觸發差分USB脈沖發生器。脈沖輸出針對寬光譜內容（最快過渡時間）進行了優化，以最佳地適應光譜和時域傳輸以及反射測量。內部時鐘用于獨立的自觸發操作，觸發輸入和輸出允許發生器提供或響應系統觸發。差分輸出確保可以解決千兆位差分互連和系統的擴散問題（例如SATA，USB3，HDMI，以太網）。
對于任何差分測試或測量而言，能夠調整在任何測量設置中必然存在的小但顯著的速度和路徑長度差異。PG900脈沖輸出每個都可以以1 ps的增量進行調整（時間偏移），以在測量之前校正路徑差異，或者故意對具有時序偏差的傳輸路徑施加壓力。
盡管PicoSource PG900發生器體積小，便于攜帶，但它具有很強的沖擊力，集成的步進恢復二極管輸出高達6 V pk，每個輸出為50Ω。這是一個驚人的12 V pk差分脈沖幅度，用于驅動有損路徑或應力系統端口。輸出可以10 mV步進調節至2.5 V pk。提供用戶可設置的幅度限制，以保護更靈敏的系統端口，并為脈沖輸出提供20 dB衰減器，用于小信號和最佳匹配應用。

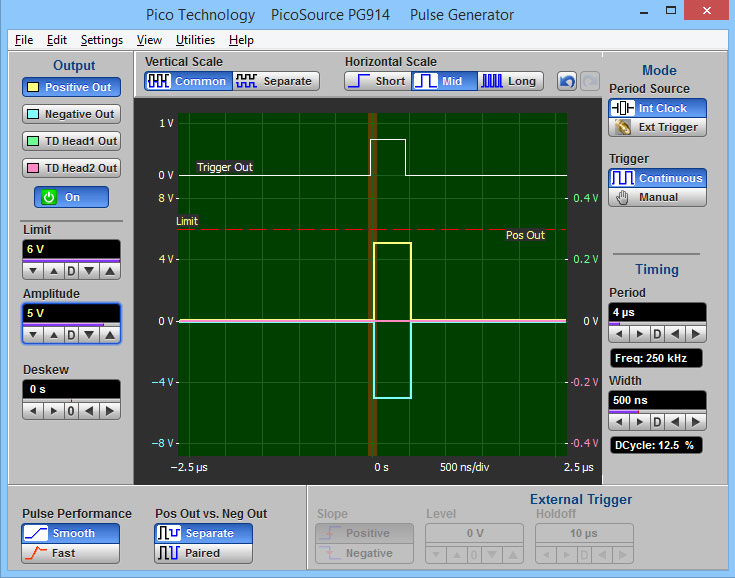

步恢復可變幅度脈沖

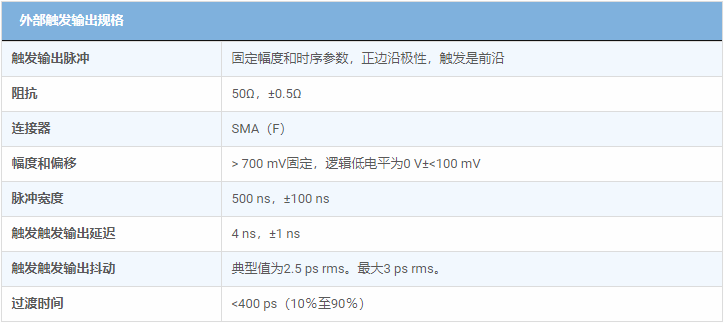

正（快速上升）和負（快速下降）脈沖均以地為參考，并且每個脈沖的極性與其用戶選擇的幅度相反。該幅度（“標記”）保持用戶選擇的脈沖寬度，然后返回到地。在用戶設置的保持關閉時段內防止了進一步的脈沖，此后將在下一次接收的觸發后40ns重復。選擇內部時鐘時，脈沖將在用戶設定的周期內重復，并且釋抑無效。在每個脈沖之前40 ns產生輸出觸發，但是啟動。

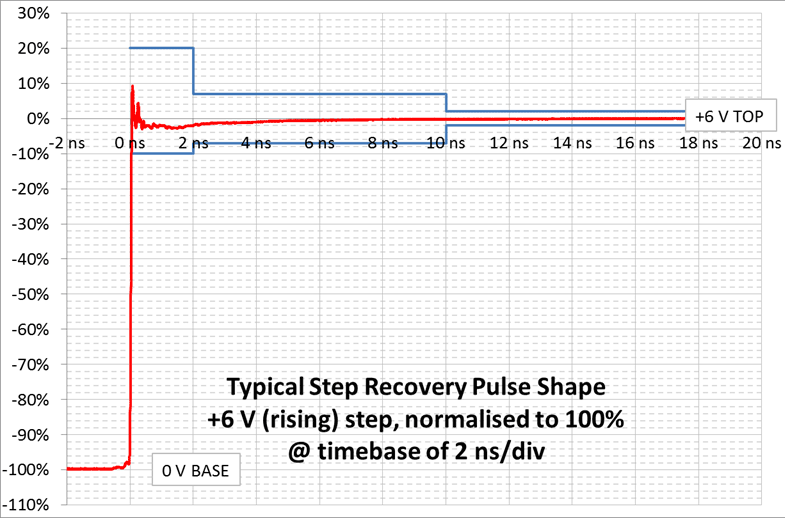

脈沖轉換時間通常為55 ps，頻譜內容（與模擬的理想無限快速邊沿相比）延伸至約-10 GHz @ -10 dB。
通過選擇“快速”而非“平滑”模式，可以選擇負（快速下降）脈沖以實現更快的轉換時間。脈沖像差受到影響，但轉換時間通常為45 ps，頻譜內容擴展到約14 GHz @ -10 dB。

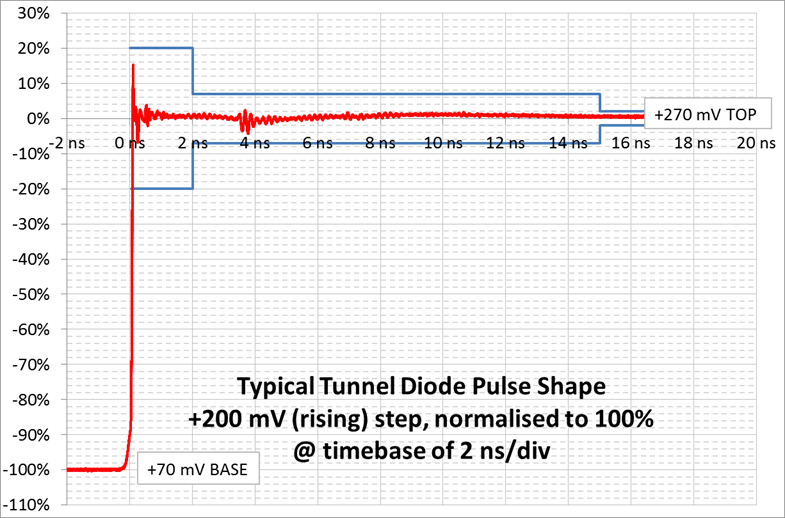

隧道二極管頭固定幅度脈沖
正（快速上升）和負（快速下降）脈沖均以地為參考，每個脈沖的極性與其用戶選擇的幅度相反。該幅度（“標記”）保持用戶選擇的脈沖寬度，然后返回到地。在用戶設置的釋抑時段內防止了進一步的脈沖，此后將在下一次接收的觸發后40ns重復。選擇內部時鐘時，脈沖將在用戶設定的周期內重復，并且釋抑無效。在每個脈沖之前40 ns產生輸出觸發，但是啟動。
脈沖轉換時間通常為55 ps，頻譜內容（與模擬的理想無限快速邊沿相比）延伸至約-10 GHz @ -10 dB。
通過選擇“快速”而非“平滑”模式，可以選擇負（快速下降）脈沖以實現更快的轉換時間。脈沖像差受到影響，但轉換時間通常為45 ps，頻譜內容擴展到約14 GHz @ -10 dB。
PicoSource PG900軟件

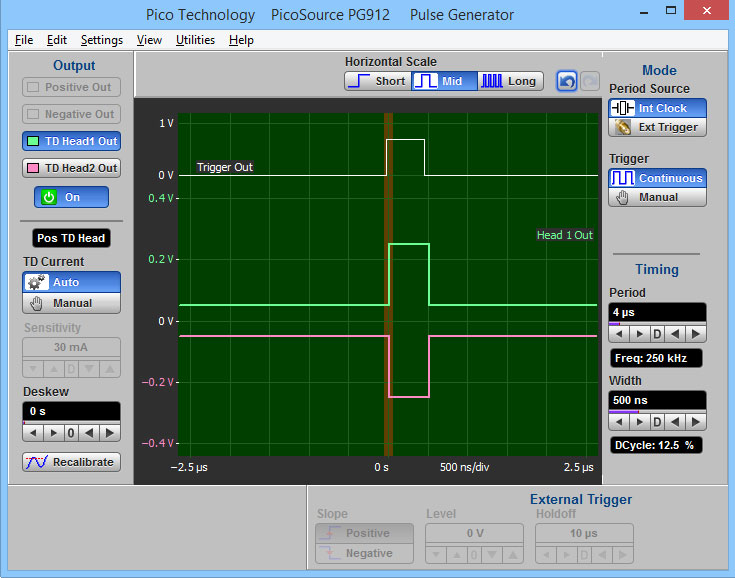

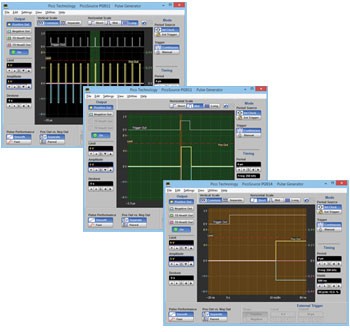

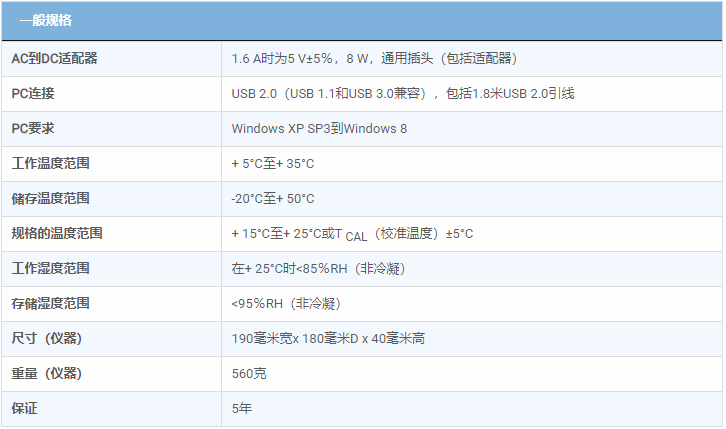

PicoSource PG900系列發生器由運行隨產品提供的PicoSource PG900軟件的Microsoft Windows PC進行USB控制。這是一個非常簡單的控制應用程序，具有有用的圖形顯示脈沖，限制和觸發設置。可以保存默認和用戶脈沖設置以供將來調用。
可以在三個時基設置之間切換脈沖和觸發波形顯示，以顯示觸發和脈沖的定時關系，脈沖周期或輸出的脈沖序列。
PicoSource PG900系列應用
使用PicoScope 9300采樣示波器的TDR應用
PG900脈沖發生器可通過單個PC進行USB控制，可與PicoScope 9300采樣示波器配合使用，以實現無需集成該功能的型號的時域反射計（PicoScope 9301,9302,9321和9341）。

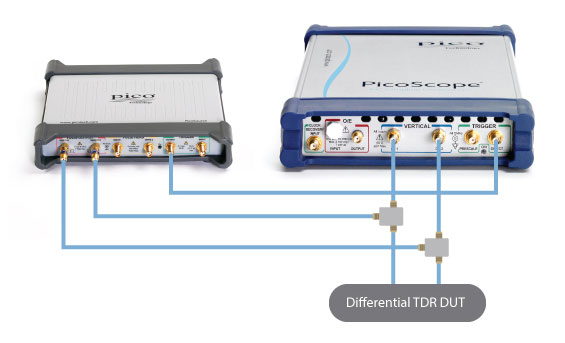

使用PicoScope 9300采樣示波器進行TDR設置
只需一個脈沖源和一個示波器通道即可進行單端測量。
采用PicoScope 9300采樣示波器的TDT應用
PG900脈沖發生器可通過單個PC通過USB控制，可與PicoScope 9300采樣示波器一起使用，以測量那些不包含該功能的型號（PicoScope 9301,9302,9321和9341）的時域傳輸。它們還可以為任何PicoScope 9300型號的長線或安裝系統測試增加遠程信號發生器的多功能性。

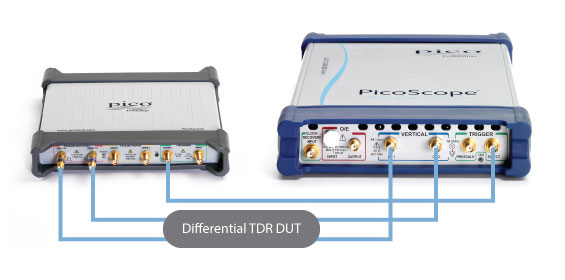

使用任何PicoScope 9300采樣示波器進行TDT設置
只需一個脈沖源和一個示波器通道即可進行單端測量。
使用PicoScope 9341采樣示波器進行TDT和串擾
PG900脈沖發生器可通過單臺PC通過USB控制，可與PicoScope 9341四通道采樣示波器配合使用，實現時域傳輸和串擾同步評估

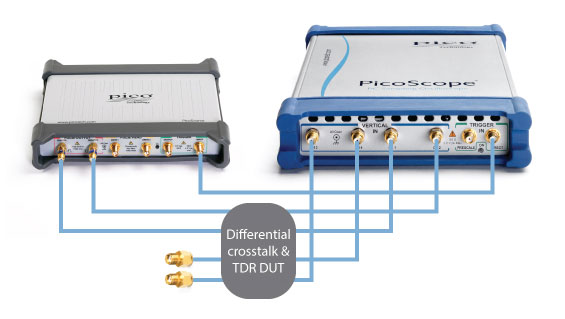

使用PicoScope 9341采樣示波器進行TDT和串擾設置
可以使用雙通道采樣示波器執行單端測量，也可以通過首先測量傳輸然后更改連接以進行串擾測量來解決差分測量問題。應始終正確終止未連接的端口。
