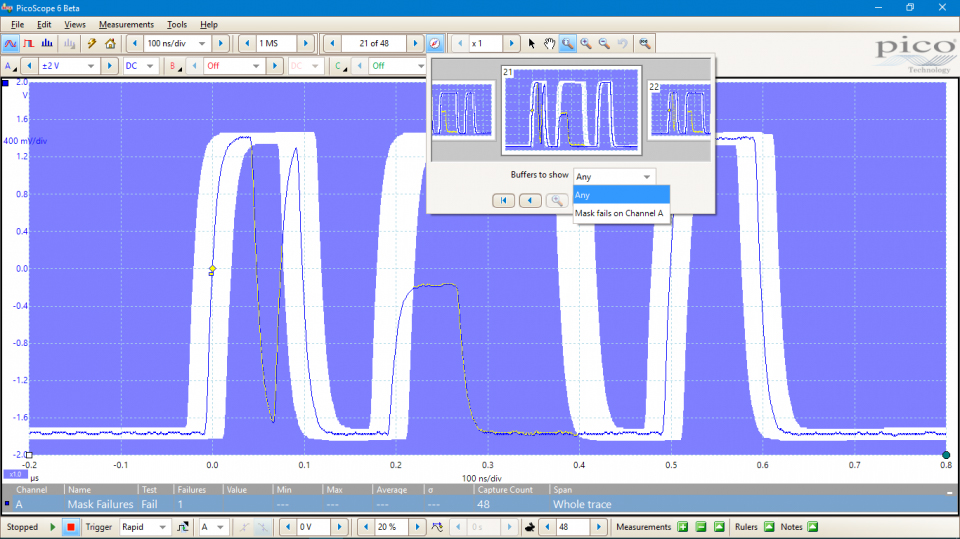

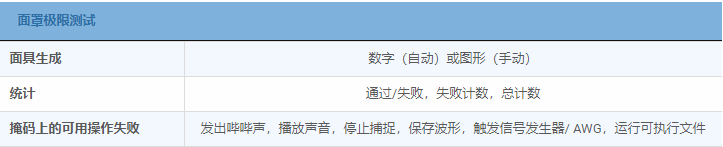

面罩極限測試

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

---

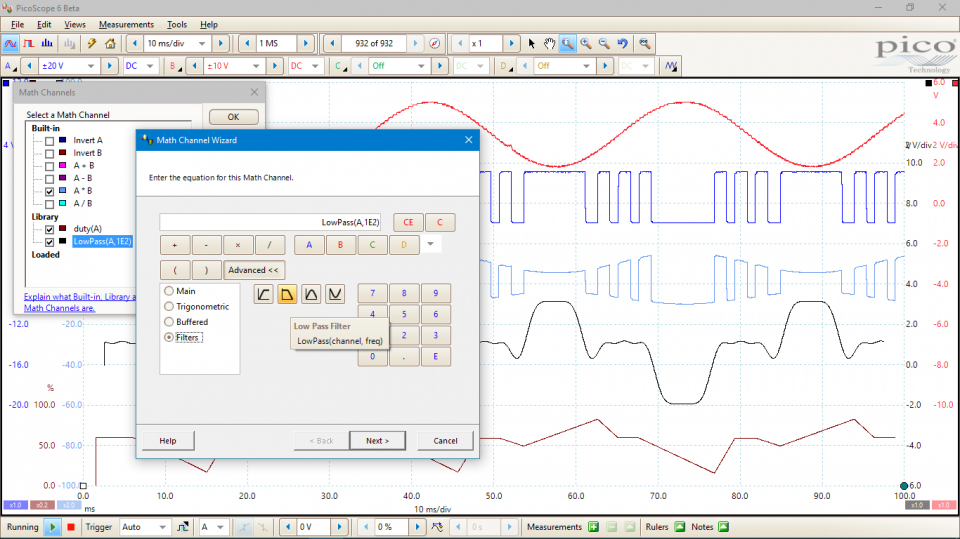

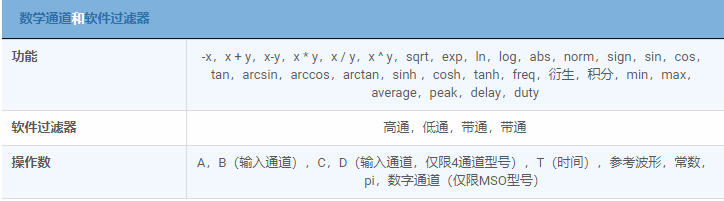

數學通道和過濾器

在許多示波器上，波形數學只意味著簡單的計算，例如A + B.使用PicoScope，它意味著更多，更多。

使用PicoScope6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。

波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。

您還可以使用數學通道顯示復雜信號中的新細節。一個例子是繪制信號隨時間變化的占空比或頻率。

---

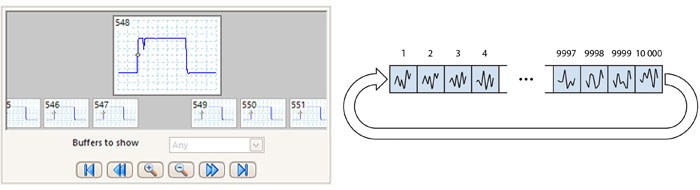

波形緩沖區和導航器

曾經在波形上發現了一個小故障，但是當你停止它的范圍時它已經消失了？使用PicoScope，您不再需要擔心丟失毛刺或其他瞬態事件。PicoScope可將最后一萬個示波器或頻譜波形存儲在其圓形波形緩沖器中。

緩沖導航器提供了一種有效的導航和搜索波形的方法，有效地讓您回頭時間。掩模限制測試等工具也可用于掃描緩沖區中的每個波形，以查找掩碼違規。

---

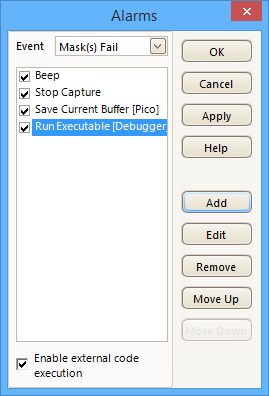

警報

可以對PicoScope進行編程，以便在發生特定事件時執行操作。

可觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。

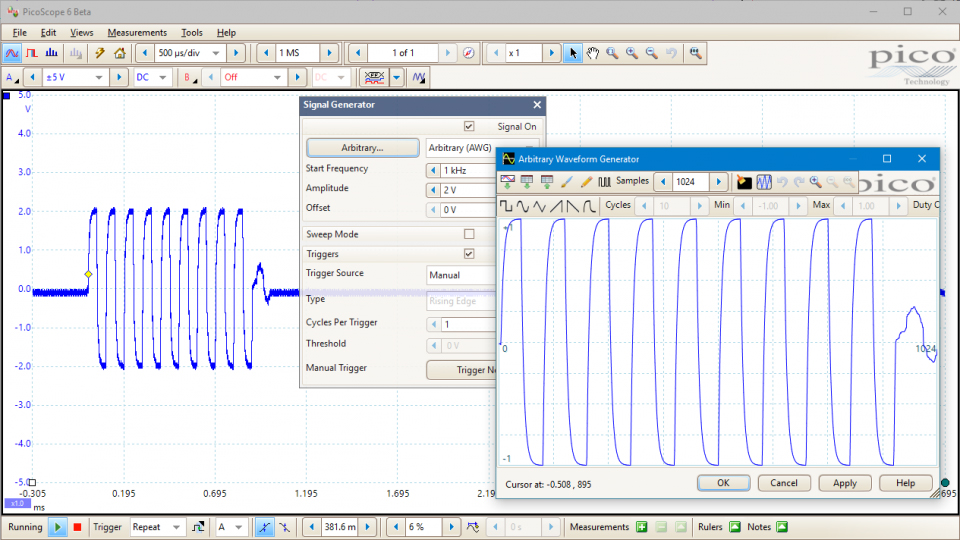

PicoScope可以執行的操作包括保存文件，播放聲音，執行程序或觸發信號發生器/ AWG。

報警與掩模極限測試相結合，有助于創建功能強大且省時的波形監控工具。捕獲已知良好信號，在其周圍自動生成掩碼，然后使用警報自動保存任何不符合規格的波形（帶有時間/日期標記）。

---

每秒80000波形

具有高波形捕獲率的示波器可以更好地直觀地了解信號行為，并顯著提高示波器快速捕獲瞬態異常（例如抖動，欠幅脈沖和毛刺）的可能性 - 您可能甚至不知道這些異常存在。

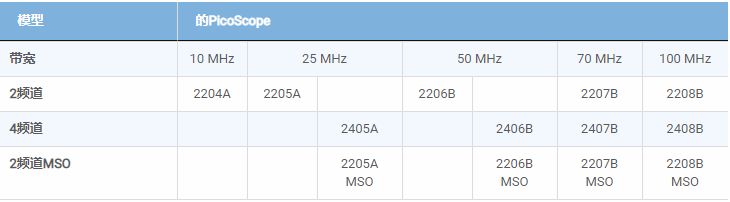

PicoScope2000A型號每秒可捕獲高達2000個波形，而2000B型號則使用硬件加速將其提升至每秒80 000個波形。在這兩種情況下，這些都是此價格點上最快的波形更新速率。

---

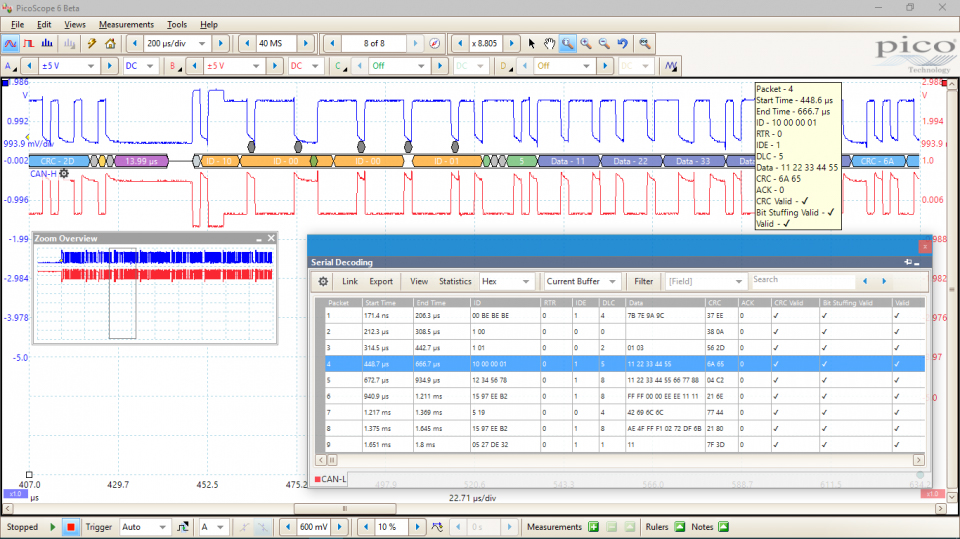

深儲存示波器

PicoScope 2000B型示波器的波形緩沖區大小可達1.28億個樣本 - 比基于PC或傳統臺式設計的競爭范圍大許多倍。

深存儲器具有以下幾個優點：在長時間基礎上快速采樣，時基，縮放和內存分段，以便您捕獲一系列事件。深存儲示波器也是串行解碼應用的理想選擇，因為它們可以捕獲數千幀數據。

使用深存儲器時，大多數具有大緩沖區的其他范圍會變慢，因此您必須手動調整緩沖區大小以適合每個應用程序。您不必為PicoScope深存儲示波器擔心這一點，因為硬件加速可確保您在全速顯示時始終可以使用深存儲器。

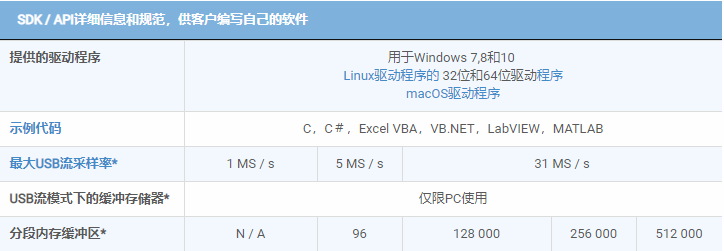

較低的成本/帶寬PicoScope2000A型號具有較小的內部存儲器，但當以低于1MS/s的速率采樣時，使用USB流和PC存儲器提供1億個樣本緩沖器。

---

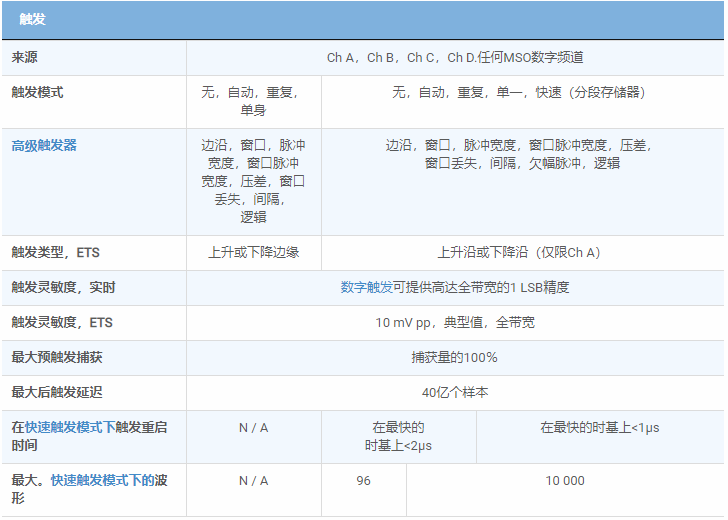

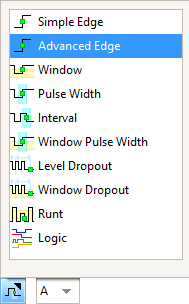

數字觸發

大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。

1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此?？梢愿呔群透叻直媛试O置觸發電平和遲滯。

數字觸發提供的減少的重新延遲以及分段存儲器允許捕獲以快速順序發生的事件。在我們的許多產品中，快速觸發可以每微秒捕獲一個新的波形，直到緩沖區滿了。

---

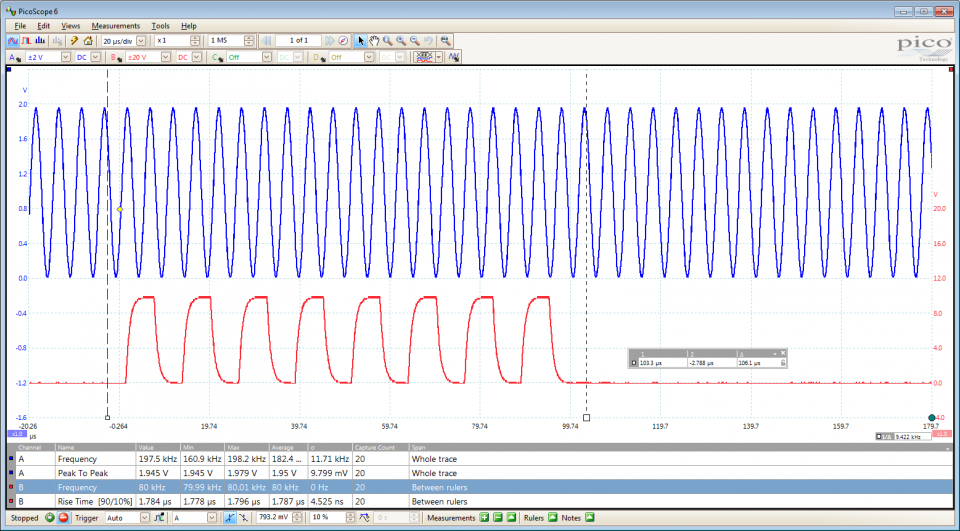

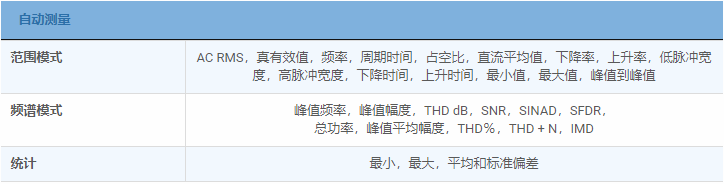

自動測量

在PicoScope中進行測量很容易。借助自動測量系統，可以進行大量測量。使用“測量”菜單，您可以選擇希望PicoScope進行的測量，然后PicoScope將自動顯示其值的表格。

---

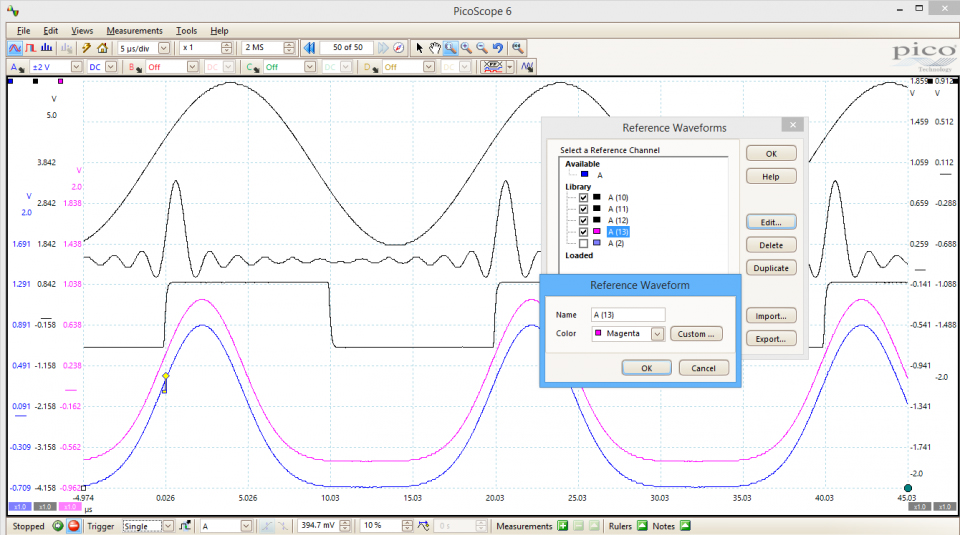

參考波形

使用PicoScope，您可以顯示存儲的波形和實時曲線。您可以將所有相同的功能應用于參考波形，就像實時波形一樣，例如自動和手動測量，縮放和偏移，以及導出到文件。參考波形對于生產測試和診斷特別有用，它們允許您將來自被測設備的波形與已知良好波形進行比較。

您還可以相對于實時波形數據移動參考波形的時基：單擊y軸底部的顏色編碼軸控制按鈕作為參考波形，并調整標記為“延遲”的框。

---

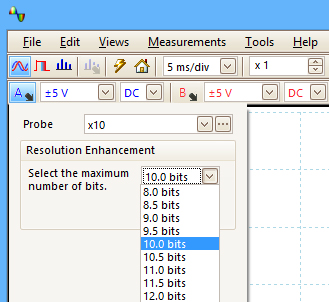

分辨率增強

分辨率增強是一種以高頻細節為代價提高示波器有效垂直分辨率的技術。它有助于解決小信號細節和減少不必要的噪聲。與波形平均不同，它可用于單次信號。

---

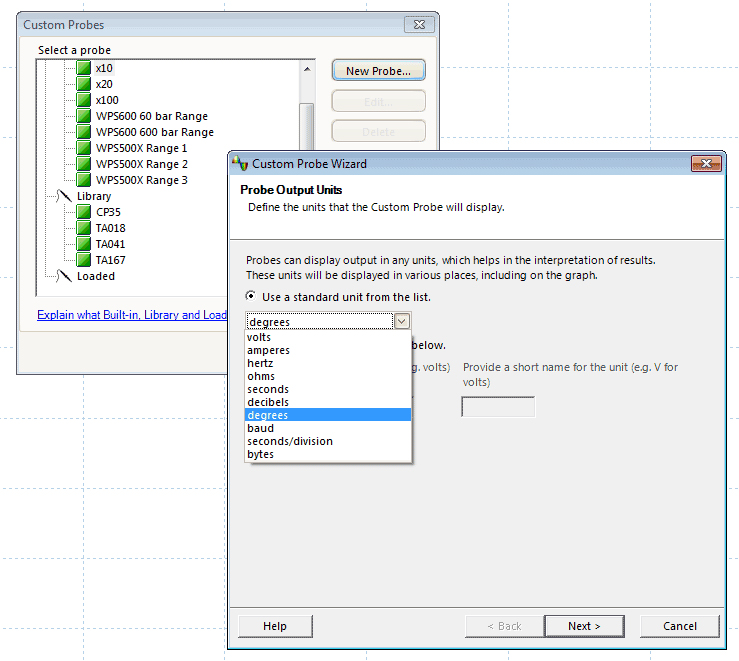

PicoScope示波器軟件中的定制探頭

自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。這可用于縮放電流探頭的輸出，以便正確顯示安培。更高級的用途是使用表查找功能來縮放非線性溫度傳感器的輸出。

包括標準Pico提供的示波器探頭和電流鉗的定義?？梢员４嬗脩魟摻ǖ奶结樢怨┮院笫褂?。

---

強大的工具提供了無限的選擇

您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。

例如，快速觸發模式允許您在幾毫秒內收集10,000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

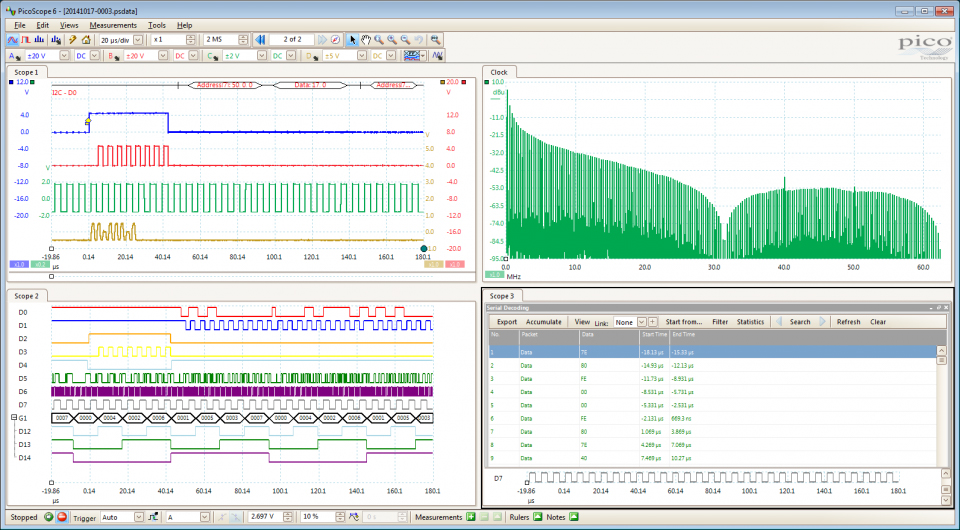

高清顯示

使用PicoScope和臺式示波器之間最大的區別之一是顯示器。在筆記本電腦或PC顯示器上觀看波形幾分鐘后，您將不想再回到臺式機的小型，混亂的低分辨率顯示器上。

PicoScope軟件幾乎將所有顯示區域都集中在波形上。這可確保一次看到最大數據量。

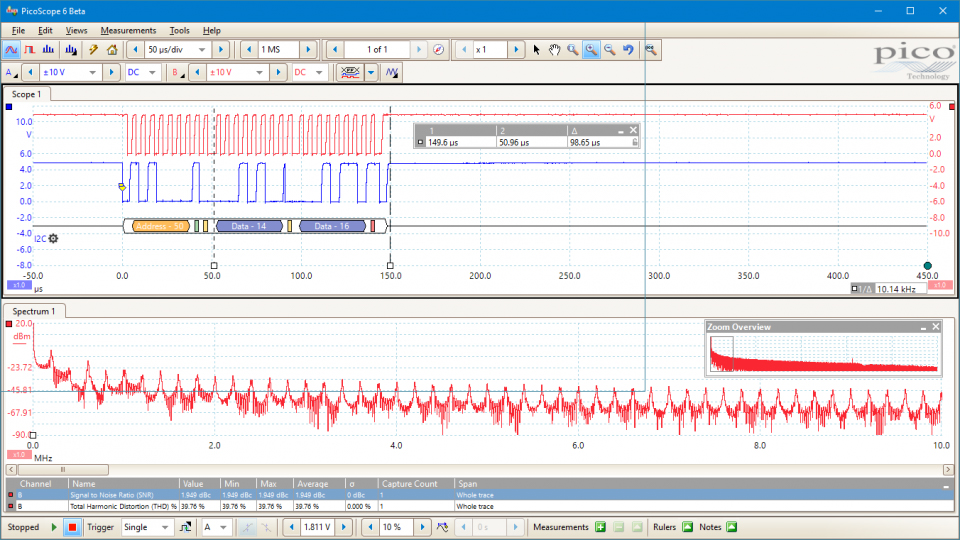

通過可用的大顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。此外，所示的每個波形都可以使用單獨的縮放，平移和濾波器設置，以獲得最大的靈

class="zdy"PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制

---

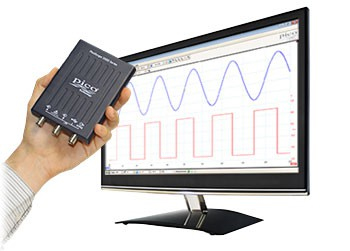

PC連接

將波形輕松保存，打印和復制到報告中是PicoScope用戶理所當然的優勢。

波形可以在辦公室保存和共享，也可以通過電子郵件發送給已下載PicoScope軟件的任何人。

通過廣泛的數據導出格式，可以輕松地對PC上的波形進行進一步分析（例如在Microsoft Excel或MathWorks MATLAB中）。

---

使用方便

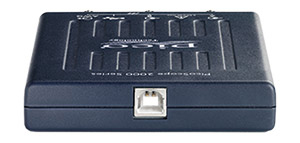

只需插入USB電纜，加載軟件即可在幾分鐘內啟動并運行。

主要控件都可以與菜單中較不常用的控件一起使用，以免弄亂顯示屏?；静僮骱唵沃庇^。還有許多視頻 和培訓文檔可幫助您探索所有高級功能。

我們所有的實時示波器都配有相同的PicoScope軟件，因此您無需學習新界面即可升級。

---

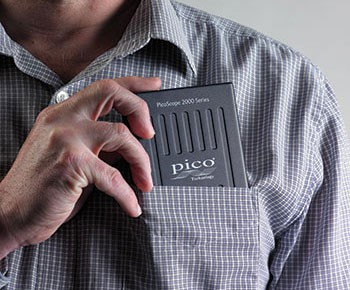

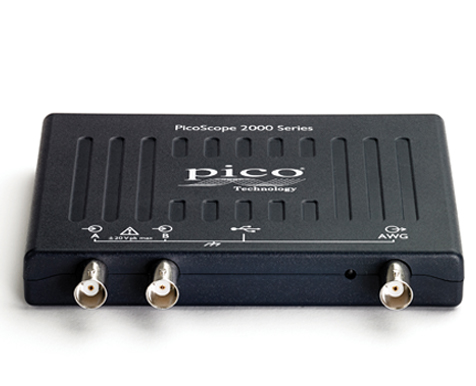

便攜和個人

PicoScope 2000系列示波器為笨重的臺式設備提供了小巧輕便的現代化替代方案。您現在甚至可以將示波器安裝在口袋中！

在工作臺上，PicoScope節省了寶貴的空間，并允許將示波器放置在被測單元的正下方。

筆記本電腦用戶受益更多：無需電源，您現在可以隨身攜帶示波器隨身攜帶筆記本電腦包。非常適合移動中的工程師。

許多工程師用自己的錢購買PicoScope。這樣，無論他們在職業生涯中工作，他們都擁有自己的個人示波器，無需分享或浪費時間學習不同的用戶界面。

---

強大

為了降低成本，大多數臺式示波器的處理能力只是典型現代PC的一小部分。執行測量時控件通常無響應，或者在啟用深存儲器時屏幕更新速率變慢。

PicoScope示波器具有功能強大的PC處理器，可用于需要高級處理能力的任務，如高級數學和FFT頻譜分析。

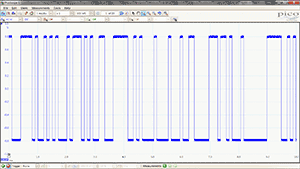

PicoScope 2000B示波器還具有專用硬件，可在啟用深存儲器時避免PC CPU或USB接口過載。硬件加速引擎有效地創建要在PC屏幕上顯示的波形圖像。PicoScope示波器比競爭對手的示波器（基于PC和示波器）更好地管理深存儲器。

---

包羅萬象

購買PicoScope并不像從其他示波器公司購買，其中可選的附加功能大大增加了價格。

憑借我們的示波器，高端功能，如串行解碼，模板限制測試，高級數學通道，分段存儲器和信號發生器都包含在價格中。

如果您正在開發的新項目將受益于CAN總線解碼或模板限制測試等功能，那么購買新PicoScope的成本往往低于在臺式上啟用該選項所需的費用。

---

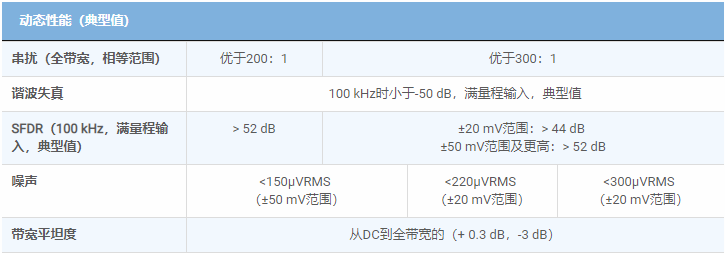

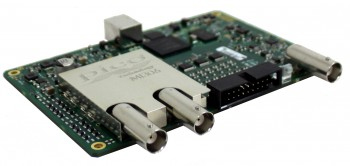

信號完整性

大多數示波器都是以低廉的價格建造的。PicoScopes符合規范。

精心的前端設計和屏蔽可降低噪音，串擾和諧波失真。多年的示波器設計經驗可以從改善帶寬平坦度和低失真中看出。

我們為產品的動態性能感到自豪，并詳細公布我們的規格。結果很簡單：當您探測電路時，您可以信任您在屏幕上看到的波形。

PicoScope= PC示波器正確完成。

---

示波器不斷改進

為了保護您的投資，可以更新范圍內的PC軟件和固件。Pico有25年的歷史，通過軟件下載免費提供新功能。我們年復一年兌現我們對未來改進的承諾。

我們產品的用戶通過成為終身客戶來獎勵我們，并經常向我們的同事推薦我們。

不要只聽我們的話 - 閱讀一些評論。

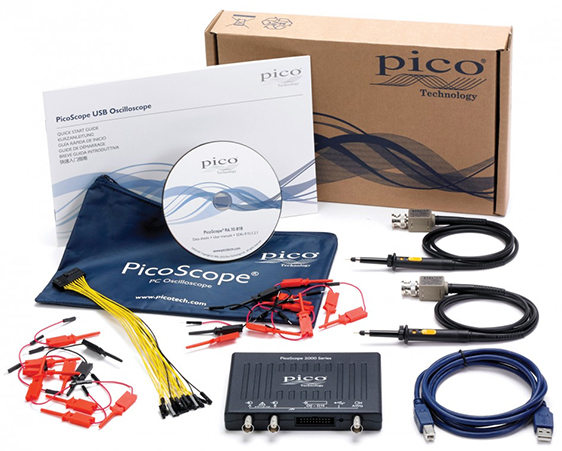

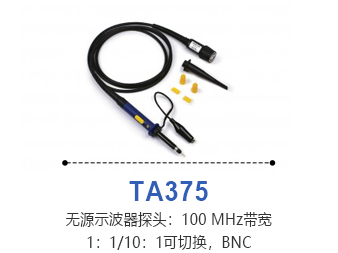

• 標準無源探頭

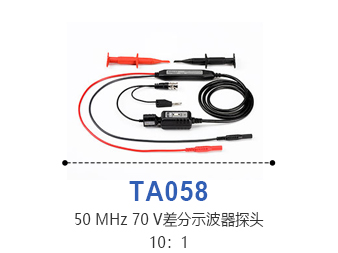

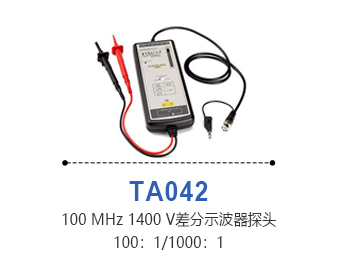

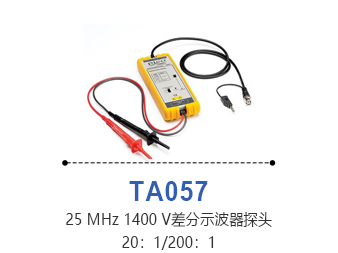

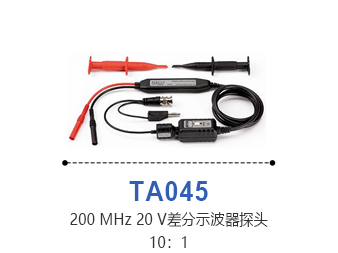

• 高壓有源差分探頭
• 高帶寬有源探頭

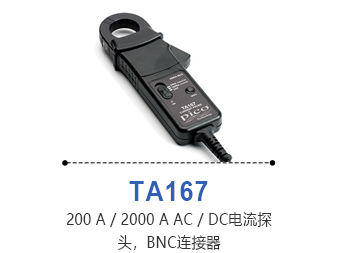

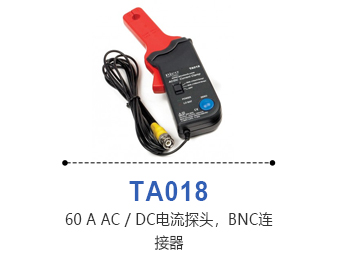

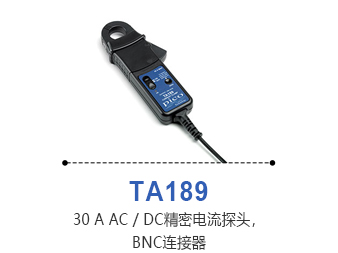

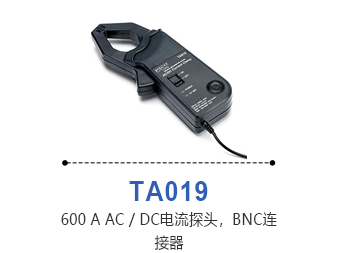

• 電流探頭（夾具）
