實時示波器

實時示波器（RTO）采用足夠高的采樣率設計，可利用儀器指定的模擬帶寬捕獲瞬態非重復信號。根據奈奎斯特的采樣定理，為了準確捕獲和顯示信號，示波器的采樣率必須至少是信號帶寬的兩倍。典型的高帶寬RTO超過這個采樣率可能是兩倍，每個周期最多可以實現四個采樣，或者在最小寬度脈沖中實現三個采樣。

---

等效時間采樣

對于接近或高于RTO奈奎斯特極限的信號，許多RTO可以切換到稱為等效時間采樣的模式（ETS）。在此模式下，示波器會在觸發事件后收集盡可能多的樣本，然后繼續在后續觸發事件上收集樣本。由于示波器的采樣時鐘與觸發事件無關，因此每個觸發器都具有相對于示波器時鐘的隨機時間偏移。范圍測量此偏移量并在正確的時間顯示樣本。在大量觸發事件之后，示波器有足夠的采樣來顯示具有所需時間分辨率的波形，稱為有效采樣分辨率（有效采樣率的倒數），這比實時可能的高很多倍（非ETS）模式。由于該技術依賴于觸發事件和采樣時鐘之間的隨機關系，因此更準確地稱為隨機等效時間采樣（或者有時是隨機交錯采樣，RIS）。它只能用于重復信號 - 從一個觸發事件到下一個觸發事件變化很小的信號。

獨特的是，PicoScope 9404 SXRTO在ETS中的最大有效采樣率為1 TS / s。這相當于僅1 ps的定時分辨率，比其實際最大采樣率高20,000倍。

---

采樣器擴展實時示波器（SXRTO）

現在我們有了一種技術（ETS）來擴展實時示波器的采樣率，我們發現我們可以實現遠高于匹配儀器模擬帶寬所需的有效采樣率。為了更好地利用這些高效采樣率，我們可以增加示波器的模擬帶寬。與提高實時采樣率的非常高的成本相比，Pico已經開發出一種以適中的成本實現這一目標的方法。結果是采樣器擴展的實時示波器（SXRTO）。

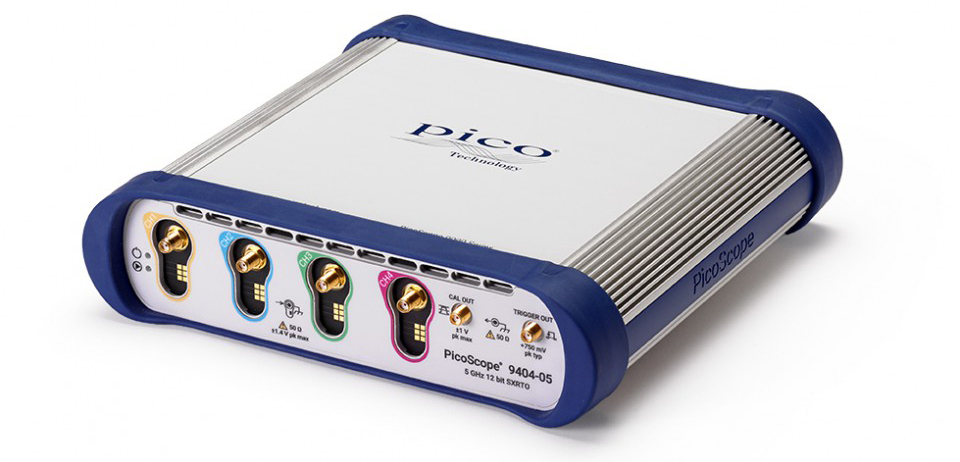

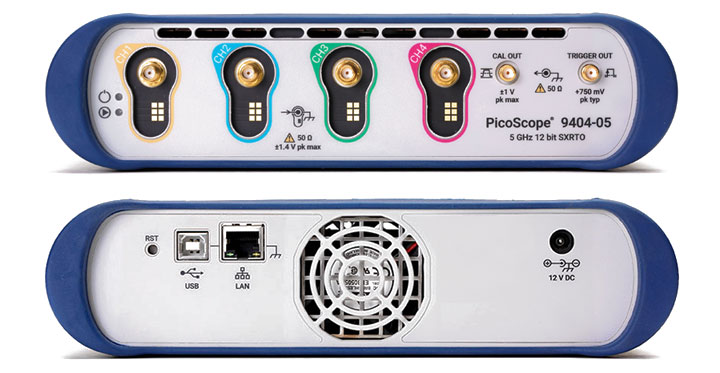

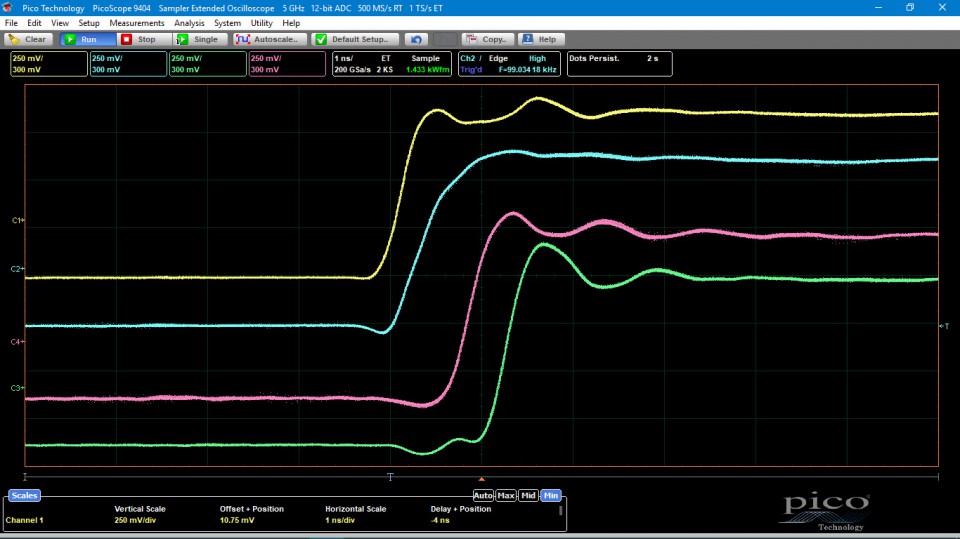

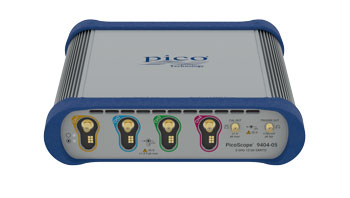

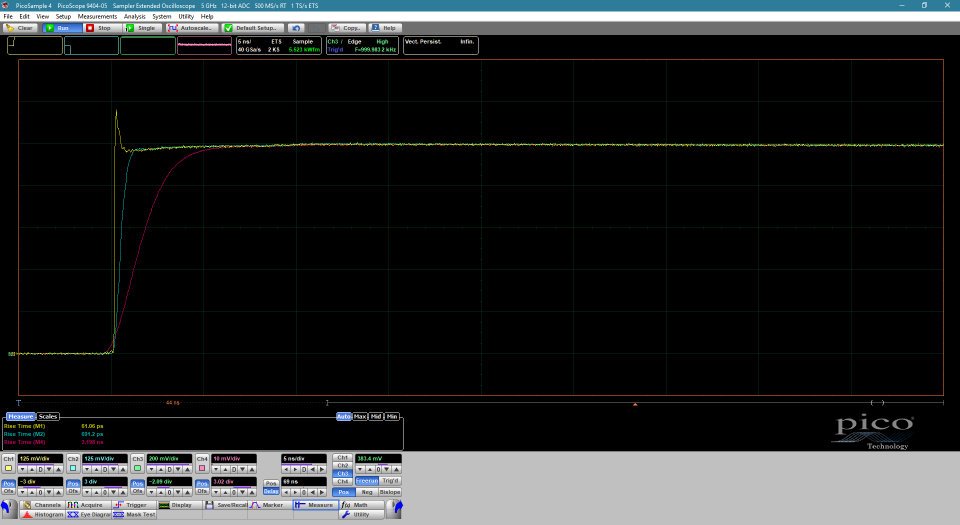

PicoScope 9404-05 SXRTO的模擬帶寬為5 GHz。這意味著它需要至少10 GS / s的采樣率，但是為了在沒有插值的情況下精確重建波形，我們需要遠高于此值。9404在5 GHz的單個周期和最小寬度脈沖的140個點為我們提供200個采樣點。

---

那么SXRTO是一個采樣范圍嗎？

所有關于采樣率和采樣模式的討論都可能表明SXRTO是一種采樣范圍，但事實并非如此。按照慣例，名稱抽樣范圍是指不同類型的工具。采樣示波器使用可編程延遲發生器在每次觸發事件后定期采樣。該技術稱為順序等效時間采樣，是PicoScope 9300系列采樣示波器背后的原理。這些示波器可以實現非常高的有效采樣率，但有兩個主要缺點：它們無法在觸發事件之前捕獲數據，并且它們需要單獨的時鐘信號 - 來自外部源或內置時鐘恢復模塊。

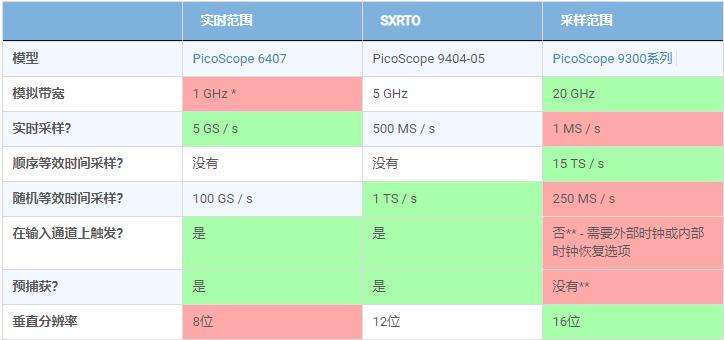

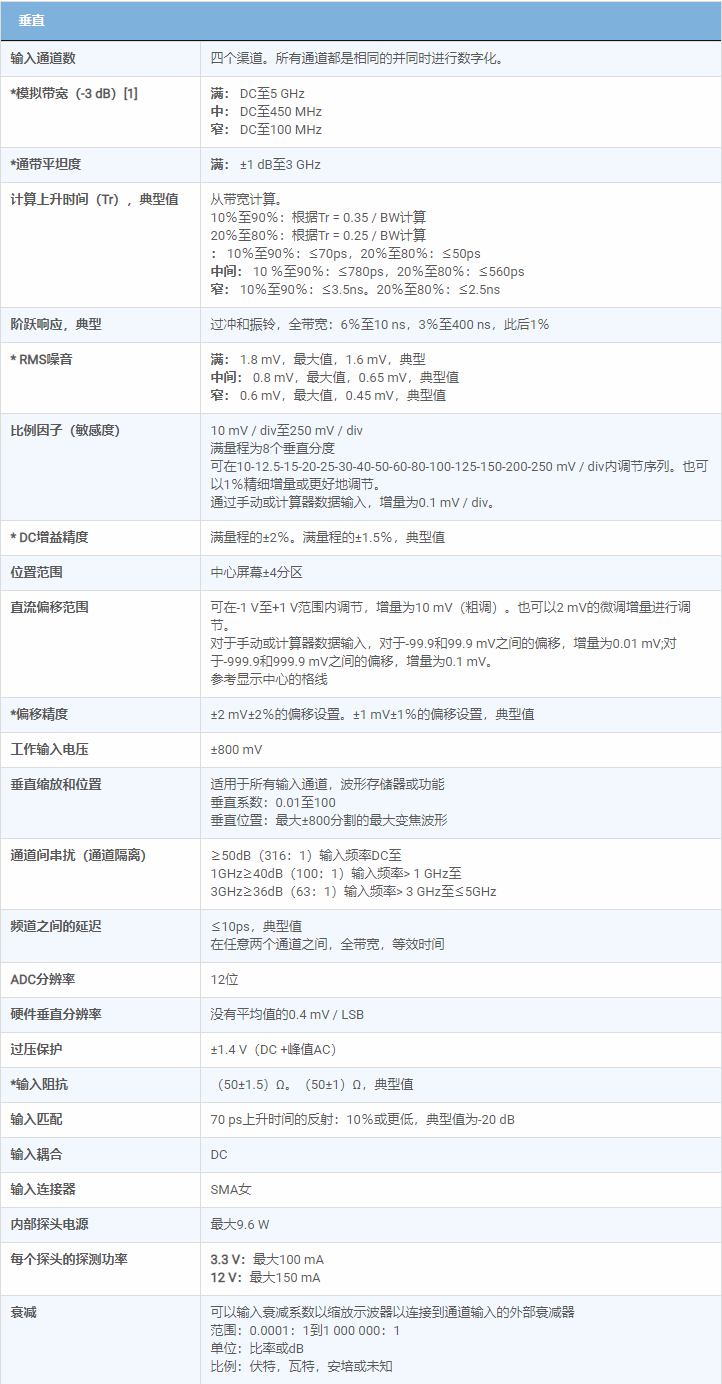

我們編譯了一個表來顯示本頁提到的范圍類型之間的差異。示例產品均為緊湊型4通道USB PicoScope。

PicoScope 9400系列 - 軟件

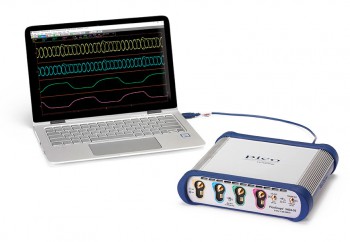

PicoSample 4工作區可充分利用您的屏幕或屏幕陣列，允許您調整窗口大小以適應Windows支持的任何顯示分辨率。

在非常高分辨率的顯示器上，PicoSample 4繪制了更多樣本，為您提供更詳細的數據視圖。

您可以決定為跟蹤顯示和測量顯示提供多少空間，以及是否打開或隱藏控制菜單。用戶界面完全可觸摸或鼠標操作，可以抓取和拖動軌跡，光標，區域和參數。在觸摸屏模式下，將顯示放大的參數控件，以幫助調整較小的觸摸屏顯示。

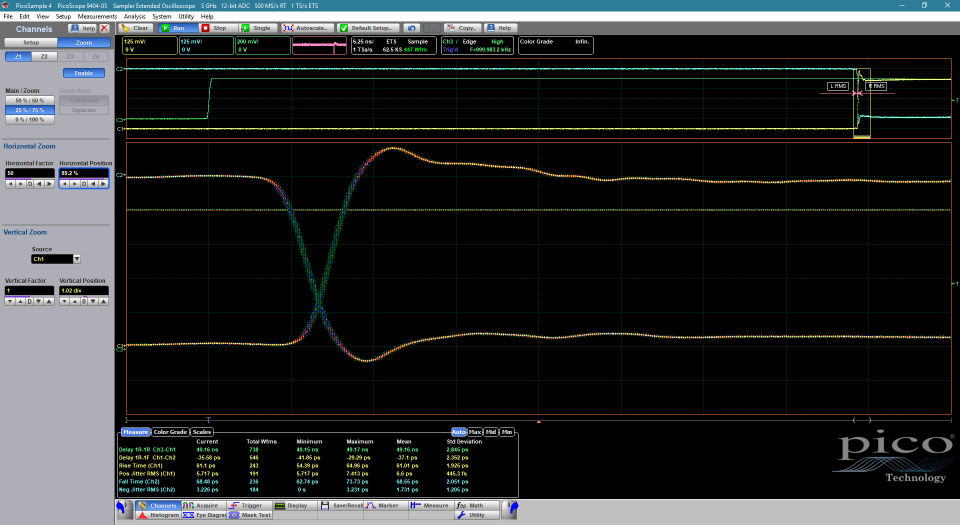

要進行縮放，可以繪制縮放窗口或使用數字縮放和??偏移控制。您最多可以顯示四個顯示波形的不同縮放視圖。

“隱藏跟蹤”圖標顯示主顯示屏上不可見的任何通道的實時視圖。

時基，采樣率和捕獲大小的交互通常是自動處理的，但也有一個選項來覆蓋它并指定這三個參數的相對優先級。

---

可選擇的屏幕格式

使用多個跡線時，可以將它們全部顯示在一個網格上，也可以將它們分成兩個或四個網格。您還可以在XY模式下繪制信號，無論是否有額外的電壓 - 時間網格。持久性顯示模式使用顏色輪廓或陰影來顯示信號的統計變化。跟蹤顯示可以是僅點或矢量格式，顯示設置可以是獨立的，逐個跟蹤。還提供自定義跟蹤標簽。

---

波形測量與統計

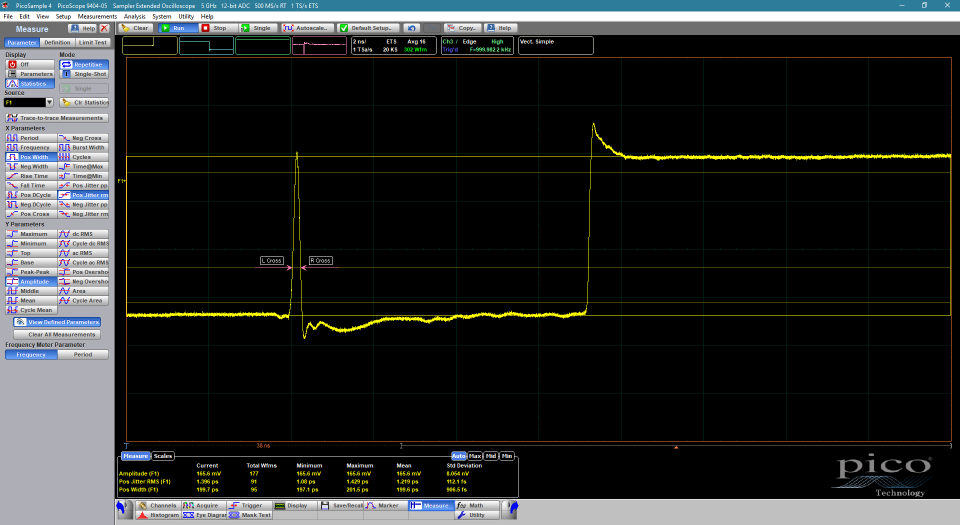

PicoScope 9404-05可快速測量40多種標準波形和40多種眼圖參數，可用于整個波形或標記之間的門控。標記還可以進行屏幕標尺測量，因此您無需計算刻度或估計波形位置。最多可同時進行十次測量。測量符合IEEE標準定義，但您可以使用高級菜單或拖動屏幕上的閾值和級別來編輯非標準閾值和參考級別。您可以對最多四個測量參數應用極限測試。

---

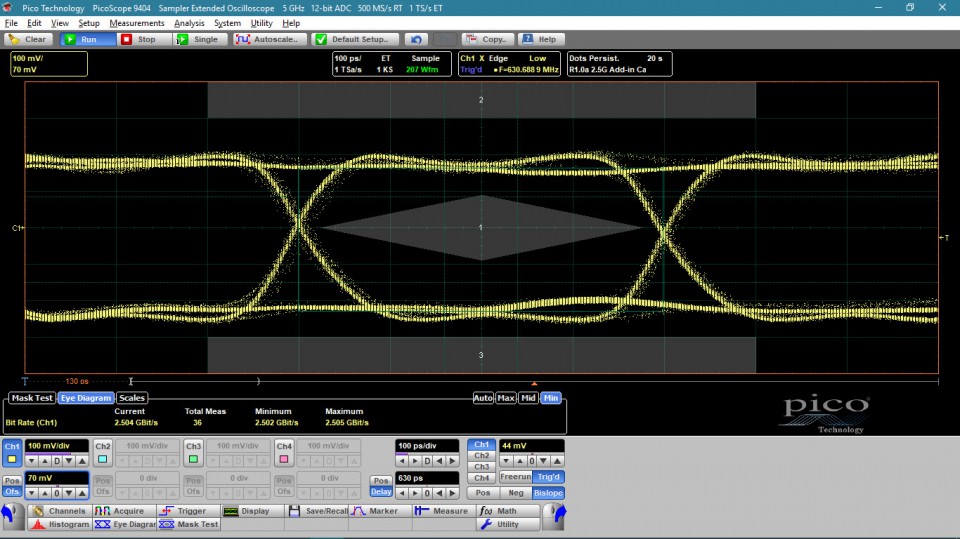

眼圖測量

PicoScope 9404-05可快速測量70多個用于表征非歸零（NRZ）信號和歸零（RZ）信號的基本參數。

最多可同時測量十個參數，并顯示全面的統計數據。參數包括X軸測量，如比特率和抖動，以及Y軸測量，如眼高和噪聲。

---

面膜測試

PicoSample 4有一個包含130多個掩模的內置庫，用于測試數據眼。它可以計算或捕獲掩碼命中或將它們路由到警報或采集控制。您可以使用指定的邊距對掩碼進行壓力測試，并在本地編譯或編輯掩碼。

可選擇灰度和顏色分級顯示模式以及直方圖功能，所有這些功能都有助于分析眼圖中的噪聲和抖動。還有一個統計顯示，顯示原始掩碼和邊距的失敗計數。

內置測試波形的豐富菜單對于在使用實時信號之前檢查模板測試設置非常有用。

---

強大的數學分析

PicoScope 9404-05最多支持四種數學組合或采集波形的功能轉換。

您可以選擇任何數學函數來操作一個或兩個源。所有功能都可以在實時波形，波形存儲器甚至其他功能上運行。還有一個全面的公式編輯器，用于創建任何源波形組合的自定義功能。

從60種數學函數中選擇，包括：

·加，減，乘，除，反，絕對，指數，對數，微分，積分，逆，FFT，插值，平滑，趨勢，自定義公式

---

趨勢

趨勢函數將時序參數的演變顯示為垂直軸為參數值的折線圖，水平軸顯示獲取值的順序。然后可以使用趨勢分析從應用定時參數獲得的信息。

可以使用以下趨勢參數：周期，頻率，正寬度，負寬度，上升時間，下降時間，正占空比，負占空比。

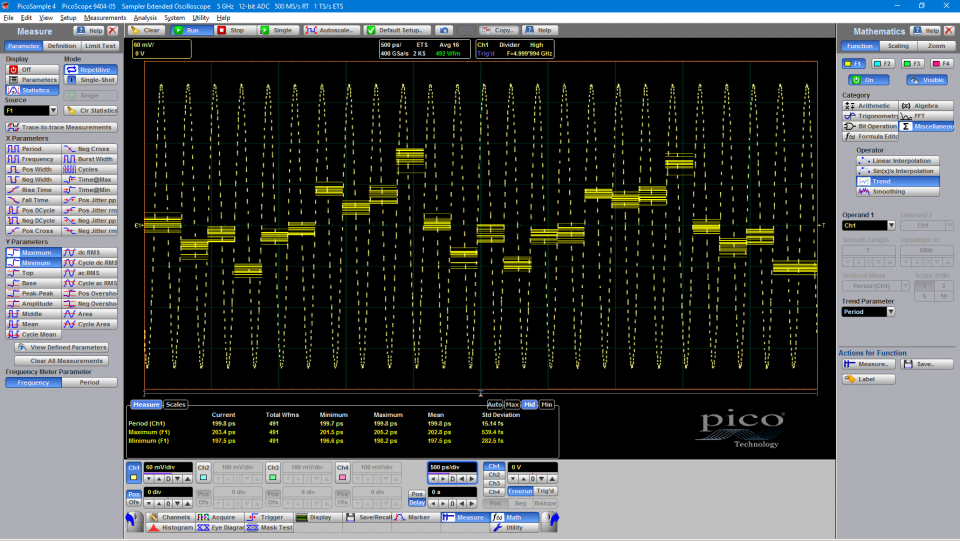

Trend有效地測量示波器時基線性度等參數。

---

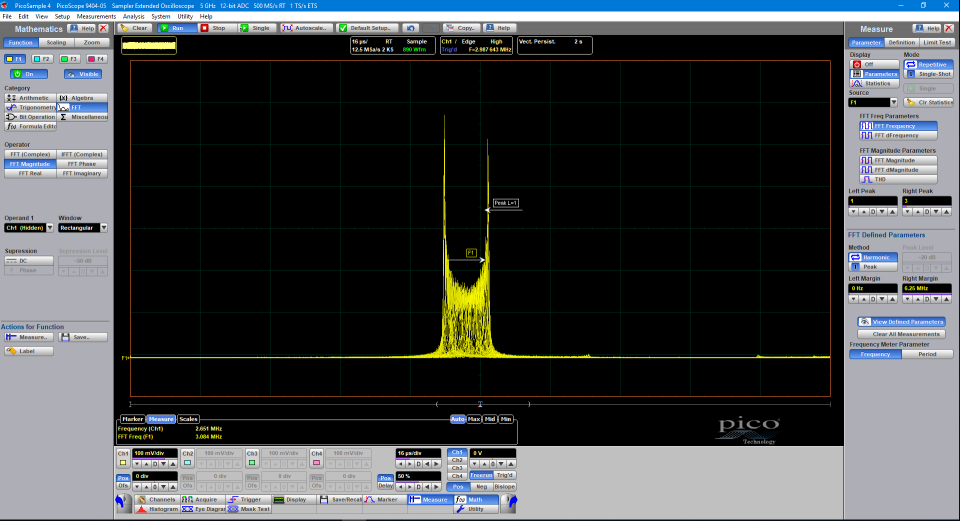

FFT分析

所有PicoScope 9404-05均可使用一系列窗口函數計算實數，虛數和復數快速傅里葉變換以及輸入信號的反FFT。可以使用數學函數進一步處理結果。FFT可用于發現串擾和失真問題，調整濾波器電路，測試系統的脈沖響應，以及識別和定位噪聲和干擾源。

---

直方圖分析

9404-05強大的測量和顯示功能背后隱藏著快速，高效的數據直方圖功能。該直方圖本身就是一個功能強大的可視化和分析工具，它是一個概率圖，顯示了在用戶可定義窗口內從源獲取的數據的分布。

可以在垂直軸或水平軸上的波形上構建直方圖。垂直直方圖的最常見用途是測量和表征噪聲和脈沖參數。水平直方圖通常用于測量和表征抖動。

---

軟件開發工具包

PicoSample 4軟件可以作為獨立的示波器程序運行，也可以在ActiveX遠程控制下運行。ActiveX控件符合Windows COM接口標準，因此您可以將其嵌入到自己的軟件中。與更復雜的基于驅動程序的編程方法不同，ActiveX命令是易于在任何編程環境中創建的文本字符串。編程示例在Visual Basic（VB.NET），MATLAB，LabVIEW和Delphi中提供，但您可以使用任何支持COM接口的編程語言或標準，包括JavaScript和C.National Instruments LabVIEW驅動程序也可用。可以遠程訪問PicoScope 9404-05和PicoSample 4軟件的所有功能。

我們提供了一個全面的程序員指南，詳細介紹了ActiveX控件的每個功能。SDK可以通過USB或LAN端口控制示波器。
