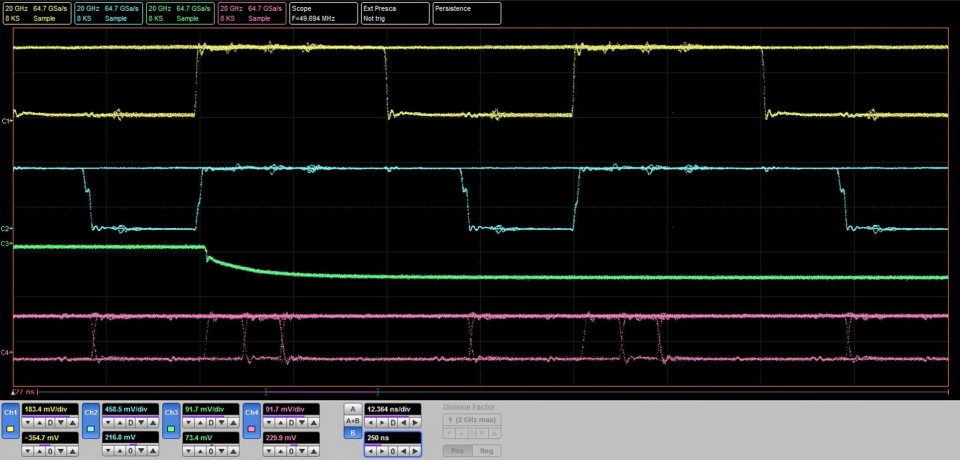

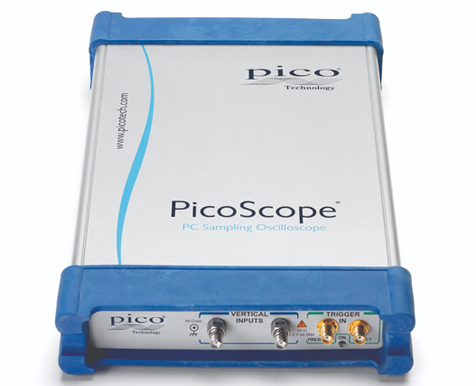

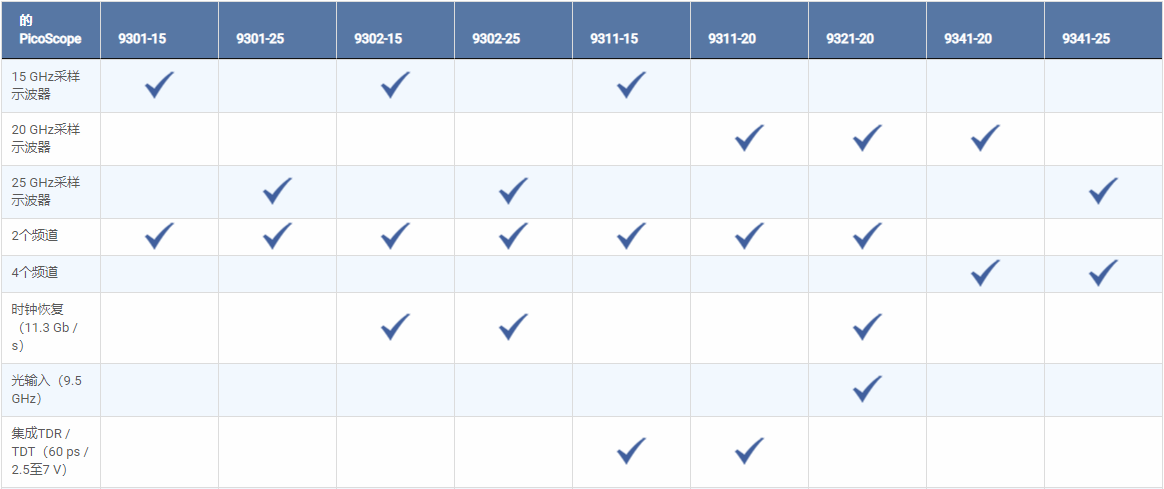

緊湊型USB儀器中的25 GHz帶寬

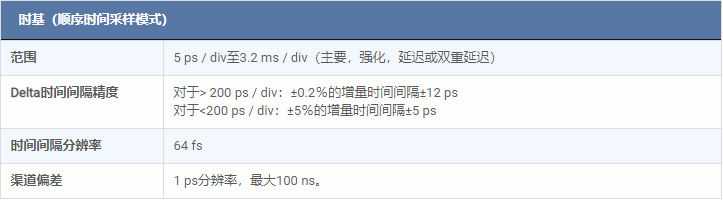

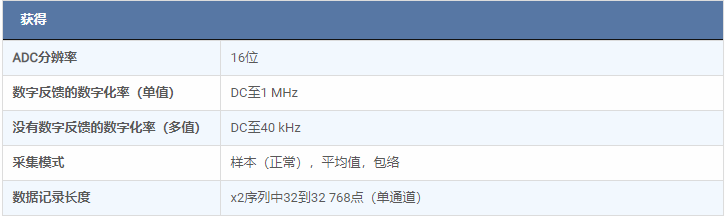

PicoScope 9300系列采樣示波器使用觸發順序采樣來捕獲高帶寬重復或時鐘衍生信號，而無需高速時鐘采樣系統（如實時示波器）的費用或抖動。25 GHz帶寬允許測量14 ps轉換，低采樣抖動使定時分辨率低至0.064 ps。1 MS / s的順序采樣率，可以快速構建波形，眼圖和直方圖。

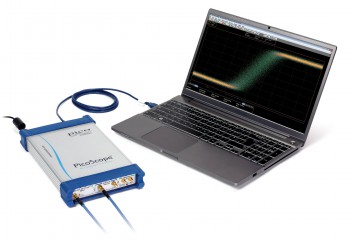

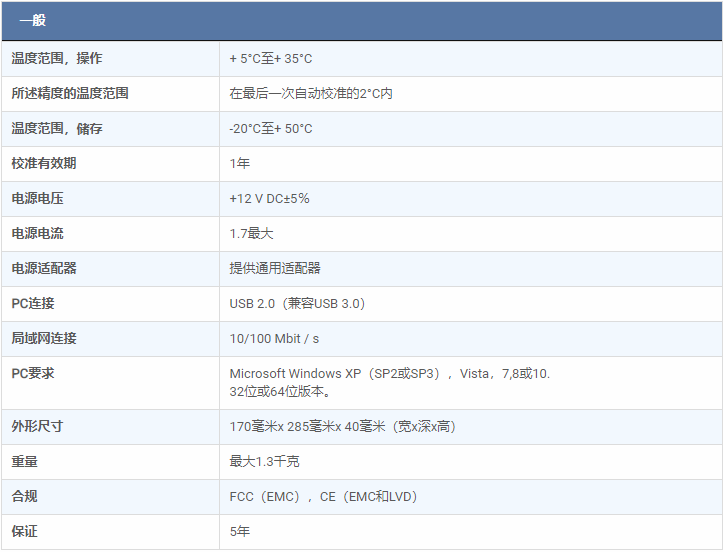

這兩個和四個通道單元在工作臺上占用的空間非常小，并且足夠小，可隨身攜帶筆記本電腦進行現場測試。此外，您可以將PicoScope 9300放置在被測設備旁邊，并使用短而低損耗的同軸電纜連接到大型臺式設備，而不是使用連接到大型臺式設備的遠程探頭。

您需要的都內置在示波器中，無需擔心昂貴的硬件或軟件附件。或者，您可以將PicoScope 9300與獨立的PG900 TDR / TDT差分快速脈沖發生器配合使用，以獲得獨立的高性能源和測量儀器的額外多功能性和可配置性。

---

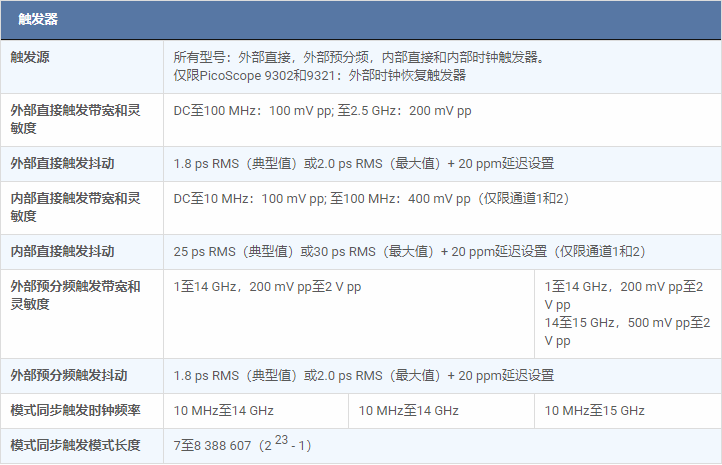

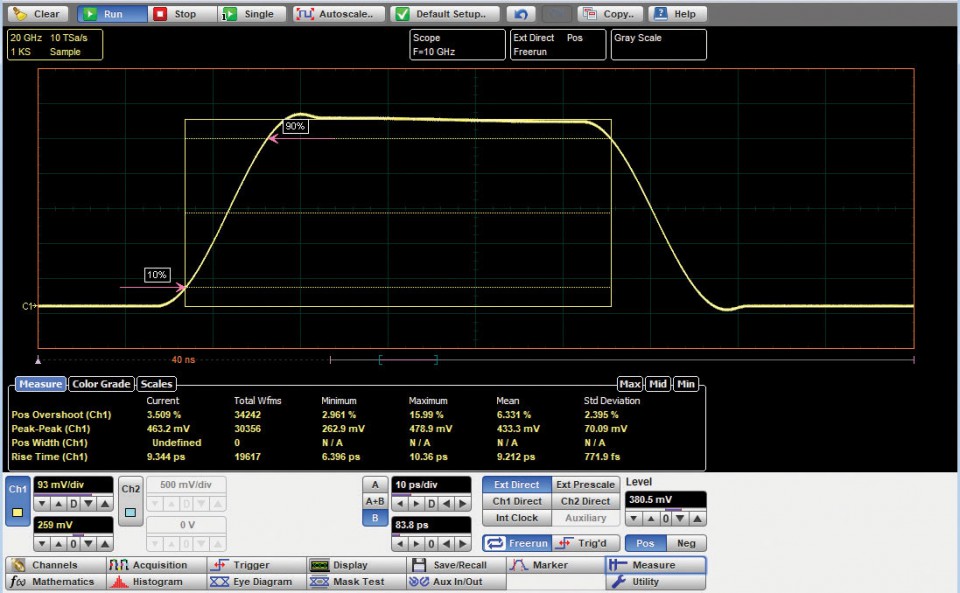

觸發模式

2.5 GHz直接和高達15 GHz預分頻觸發

采樣示波器接受來自單獨輸入的觸發，直接用于高達2.5 GHz的重復頻率，或通過預分頻分頻器輸入，重復頻率高達15 GHz（15 GHz和20 GHz型號為14 GHz）。

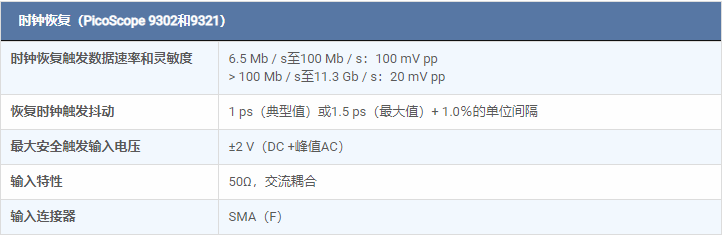

內置11.3 Gb / s時鐘數據恢復觸發器

為了支持數據時鐘不可用作觸發器或需要減少觸發抖動的串行數據應用，PicoScope 9302和9321包括一個時鐘恢復模塊。這可以連續地從輸入的串行數據或觸發信號中重新生成數據時鐘，并且即使在非常長的觸發延遲或模式鎖定應用中也可以減少抖動。包括一個分頻器附件套件，用于將信號路由到時鐘恢復和示波器輸入。

---

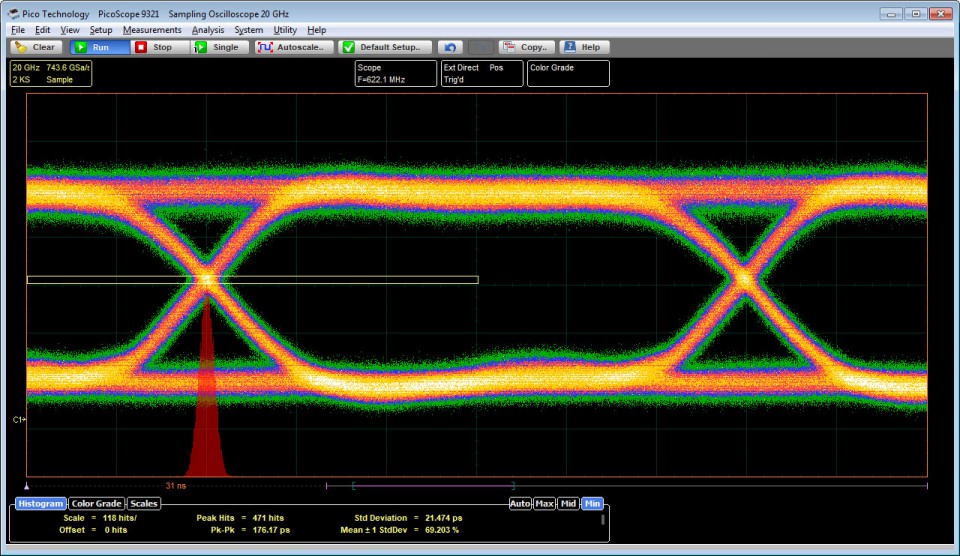

9.5 GHz光學模型

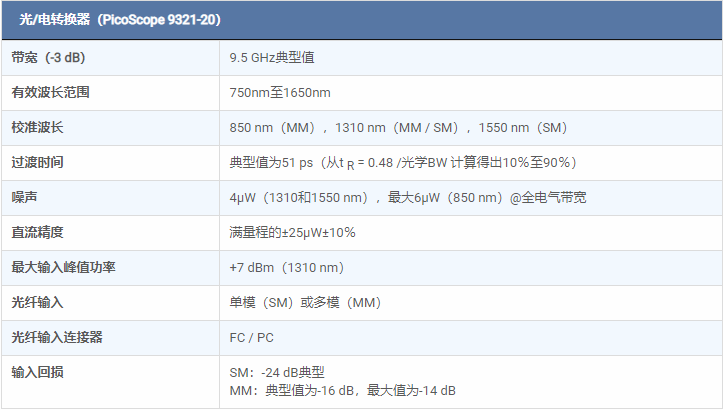

PicoScope 9321-20包含一個內置的精密光電轉換器。通過轉換器輸出連接到示波器輸入之一（可選擇通過SMA脈沖整形濾波器），PicoScope 9321-20可以分析標準光通信信號，如OC48 / STM16,4.250 Gb / s光纖通道和2xGB以太網。該示波器可以通過自動測量光學參數進行眼圖測量，包括消光比，S / N比，眼高和眼寬。憑借其集成的時鐘恢復模塊，示波器可用于11.3 Gb / s。

轉換器輸入接受單模（SM）和多模（MM）光纖，波長范圍為750至1650 nm。

---

TDR / TDT分析

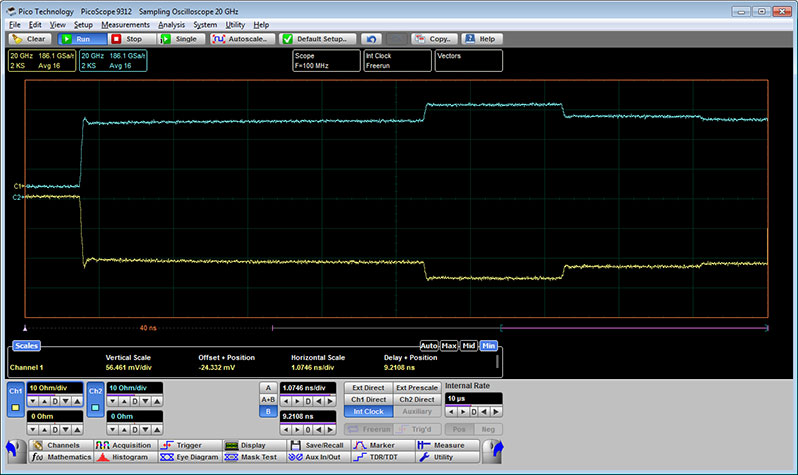

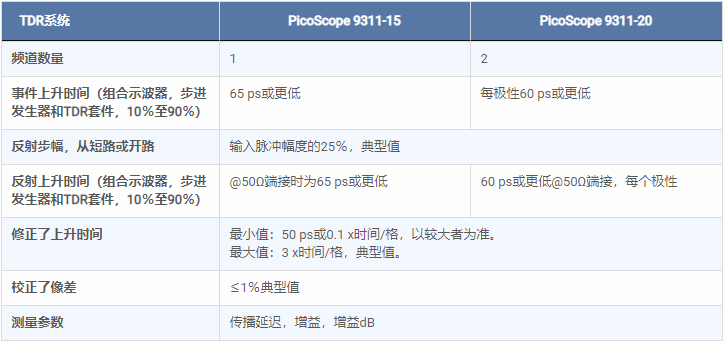

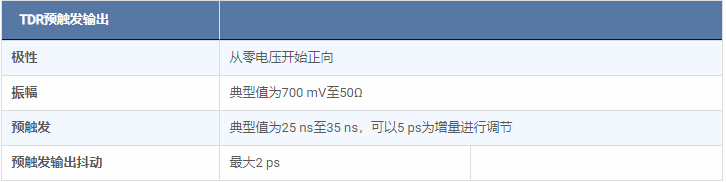

PicoScope 9311示波器具有內置步進發生器，用于時域反射測量和透射測量。9311-15集成了一個適用于單端TDR / TDT應用的上升步進發生器，而9311-20則具有適用于單端和差分測量的可校正上升和下降步進發生器。這些功能可用于表征傳輸線，印刷電路走線，連接器和電纜，其阻抗測量分辨率為16 mm，故障檢測分辨率為4 mm。

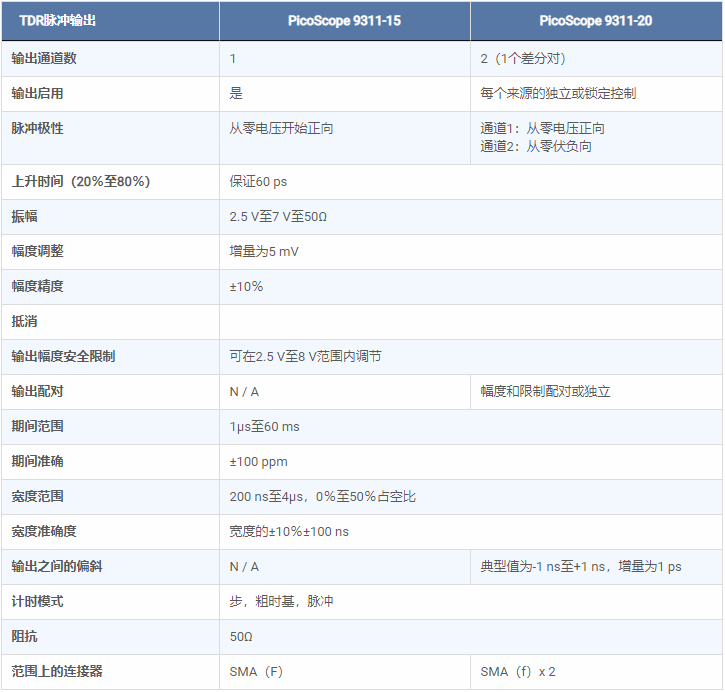

PicoScope 9311-15和9311-20產生2.5至7 V的步進，內置步進恢復二極管的上升時間為60 ps。它們配有一套全面的校準附件，以支持您的TDR / TDT測量，包括電纜，信號分配器，適配器，衰減器和參考負載和短路。

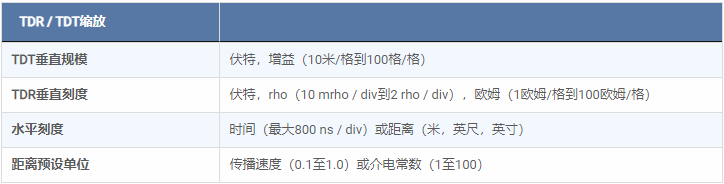

PicoScope 9311-20 TDR / TDT型號包括1 ps分辨率的源偏移校正和全面的校準，參考平面和測量功能。可以對時間或距離繪制電壓，阻抗或反射系數（ρ）。

TDR / TDT功能的另一種方法是將任何9300系列示波器與獨立的PG900脈沖發生器配對。這些儀器包括類似的差分步進恢復二極管步進發生器，并提供40 ps隧道二極管步進生成選項。這帶來了額外的靈活性和遠程定位脈沖源的能力。這些發生器還通過PicoScope 9301,9302時鐘恢復，9321光學和9341 4通道采樣示波器啟用TDT和TDR。

---

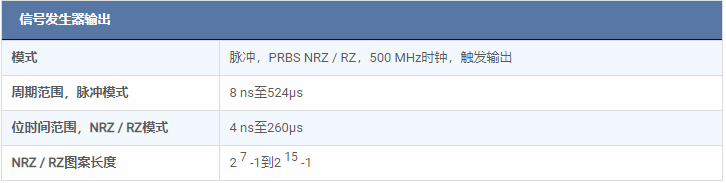

內置信號發生器

所有PicoScope 9300系列示波器均可生成行業標準和自定義信號，包括時鐘，脈沖和偽隨機二進制序列。您可以使用它們來測試儀器的輸入，試驗其功能并驗證復雜的設置，例如模板測試。AUX OUTPUT也可以配置為觸發輸出。

---

PicoConnect?900系列：即將推出的探頭形狀

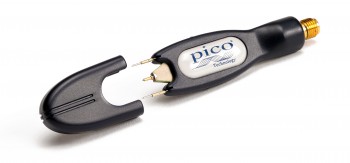

PicoConnect 900系列是一系列低侵入式高頻無源探頭，專為高達9 GHz和18 Gb / s的微波和千兆應用而設計。它們以低廉的價格提供的性能和靈活性，是與PicoScope 9300系列示波器一起使用的明顯選擇。

PicoConnect 900系列探頭的特點

·極低的負載電容典型值<0.3 pF，所有型號的測試上限為0.4 pF

·纖巧的指尖設計，可實現精確，穩定的探測或精細焊接

·可互換的SMA探頭，分頻比為5：1,10：1和20：1，交流或直流耦合

·準確探測Z0 =0Ω至100Ω的高速傳輸線

·未校正脈沖/眼圖響應和脈沖/眼圖干擾

---

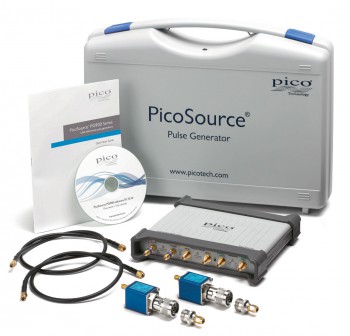

PicoSource ? PG900系列差分脈沖發生器

為了實現比內置信號發生器更強大的多功能性，您可能需要將高性能快速步進TDR / TDT脈沖源與采樣示波器分開，并使兩臺儀器可以單獨使用，也可以根據需要一起使用。

所述PicoSource PG900系列發生器包含相同的階躍恢復二極管脈沖源作為的PicoScope 9311，或稍快，但減小的振幅隧道二極管脈沖頭，在一個單獨的USB控制的儀器安置。所有都配有PicoSource PG900控制軟件。

---

SMA Bessel-Thomson脈沖整形濾波器

對于9321-20光電轉換器，一系列貝塞爾 - 湯姆遜濾波器可用于標準比特率。這些濾波器對于準確表征光傳輸系統中出現的信號至關重要。

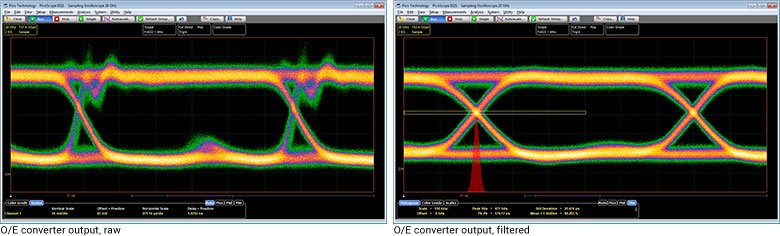

左上方的第一個眼圖顯示了622 Mb / s的非均衡O / E轉換器輸出的典型振鈴。右上方的第二個眼圖顯示了連接622 Mb / s BT濾波器的結果。這是均衡光接收器可以看到的信號的精確表示，使PicoScope 9321能夠顯示正確的測量結果。

---

應用可配置的PicoSample 3示波器軟件

---

設計易于使用

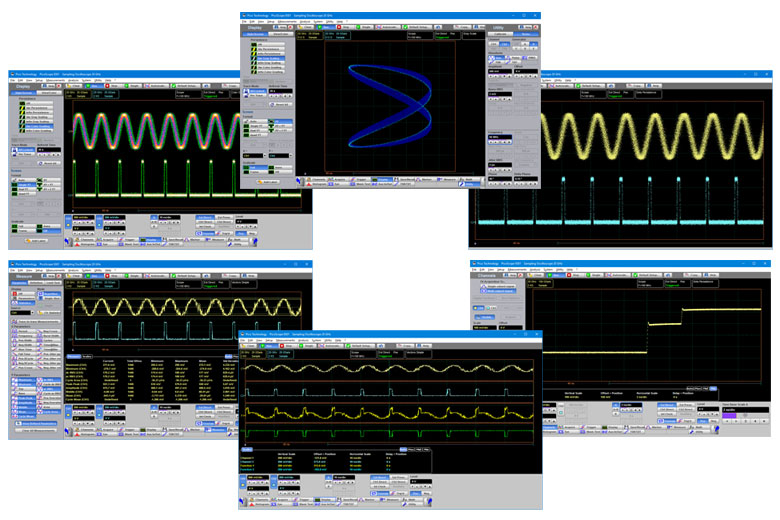

PicoSample 3工作空間充分利用了您可用的顯示尺寸和分辨率。您可以決定為跟蹤顯示和測量顯示提供多少空間，以及是否打開或隱藏控制菜單。用戶界面完全可觸摸或鼠標操作，可以抓取和拖動軌跡，光標，區域和參數。放大的參數控制用于較小的觸摸顯示器。要進行縮放，可以繪制縮放窗口或使用更傳統的雙時基，延遲和縮放控件。

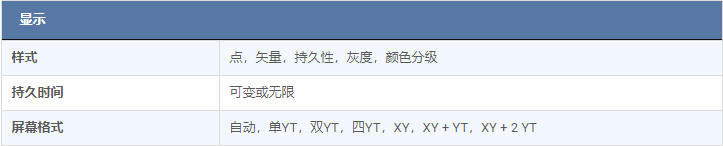

可選擇的屏幕格式

使用多個跡線時，可以在一個網格上顯示所有跡線，也可以將它們分成兩個或四個網格。您也可以在XY模式下繪制信號，無論是否有額外的電壓 - 時間網格。持久性顯示模式使用顏色編碼或陰影來顯示信號的統計變化。跟蹤顯示可以是僅點或矢量格式。

---

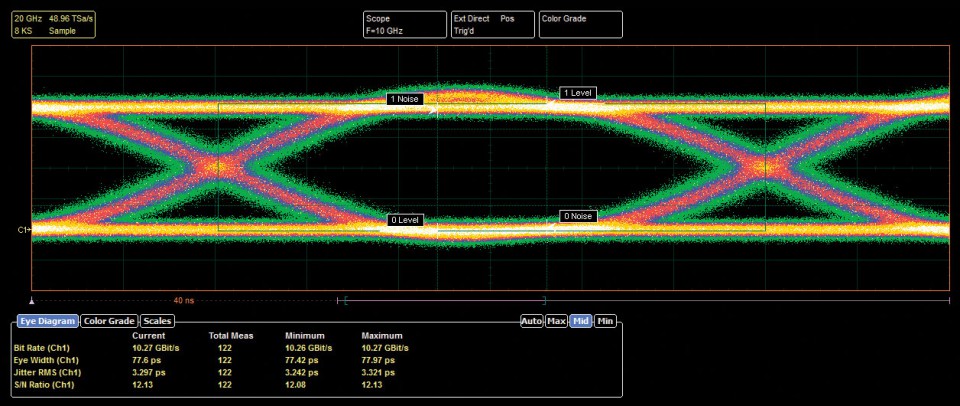

眼圖分析

用于生成每個參數的測量點和水平可以選擇性地繪制在跡線上。

如下所述，通過添加模板測試，可以使眼圖分析更加強大。

---

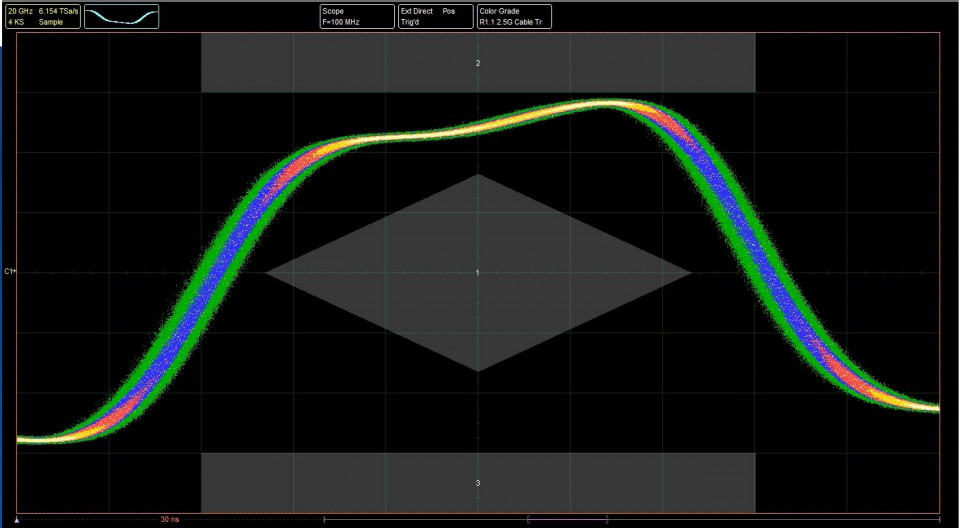

模式同步觸發和眼線模式

當存在諸如偽隨機位序列的重復數據模式時，內部觸發分頻器可以鎖定它。然后，您可以使用眼線模式一點一點地沿整個模式移動觸發點和視點。眼線掃描模式也可用于構建從用戶選擇的位間隔范圍到整個模式的眼圖。這些功能對于分析數據相關的波形非常有用。

---

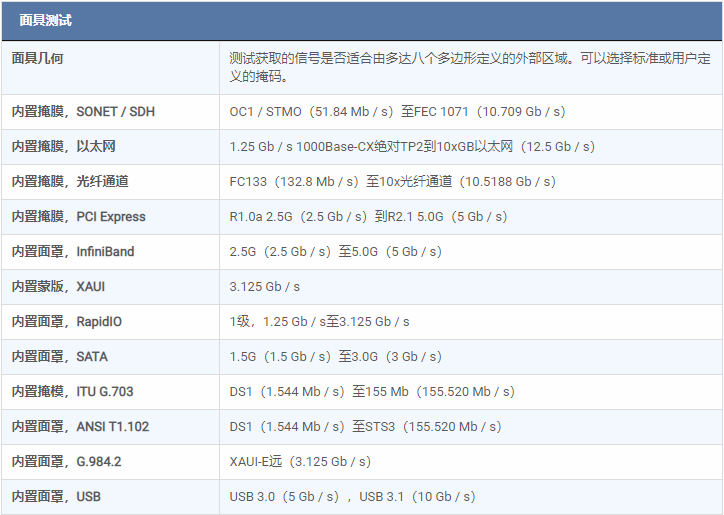

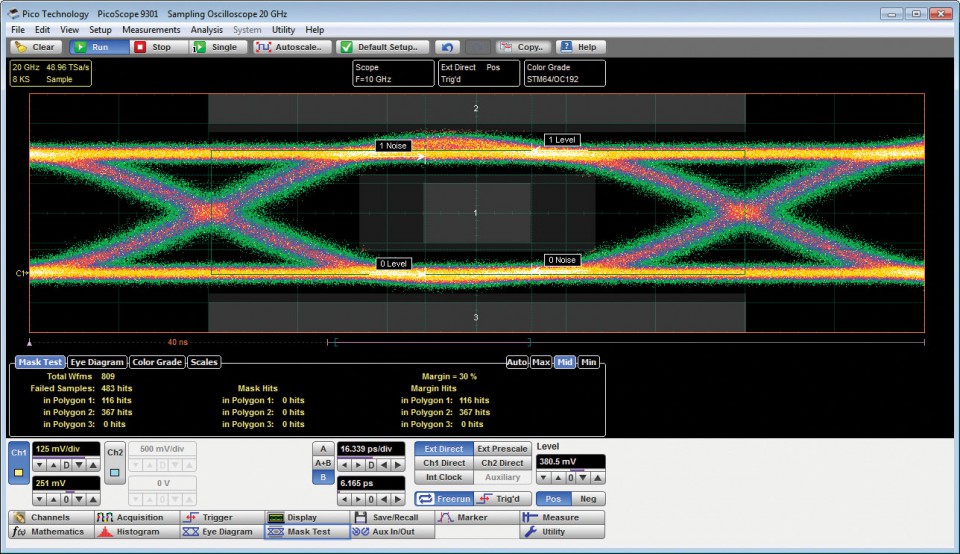

面罩測試

PicoSample 3具有一個包含160多個掩模的內置庫，用于測試數據眼。它可以計算或捕獲掩碼命中或將其路由到警報或采集控件。您可以使用指定的邊距對遮罩進行壓力測試，并在本地編譯或編輯遮罩。

可選擇灰度和顏色分級顯示模式，以幫助分析眼圖中的噪聲和抖動。還有一個統計顯示，顯示原始掩碼和邊距的失敗計數。

內置測試波形的豐富菜單對于在現場信號上使用之前檢查模板測試設置非常有用。

---

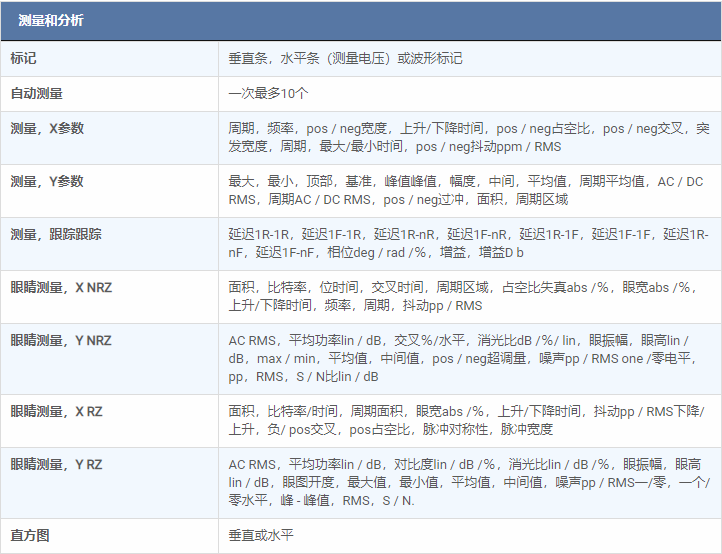

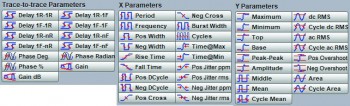

用統計數據測量100多個波形參數

PicoScope 9300系列示波器可以快速測量超過100個標準波形和眼圖參數，可以是整個波形，也可以是標記之間的約束。標記還可以進行屏幕標尺測量，因此您無需計算刻度或估計波形的位置。最多可同時進行十次測量。測量符合IEEE標準定義，但您可以使用高級菜單或拖動屏幕上的閾值和級別來編輯非標準閾值和參考級別。您可以對最多四個測量參數應用極限測試。

無論測量和時基設置如何，專用頻率計都會始終顯示信號頻率。

---

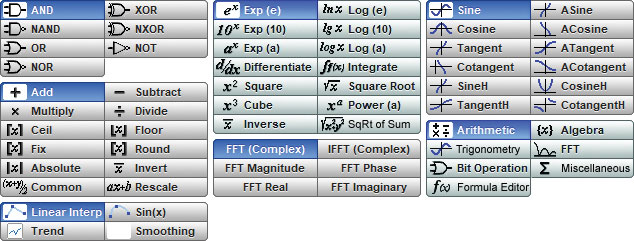

數學分析

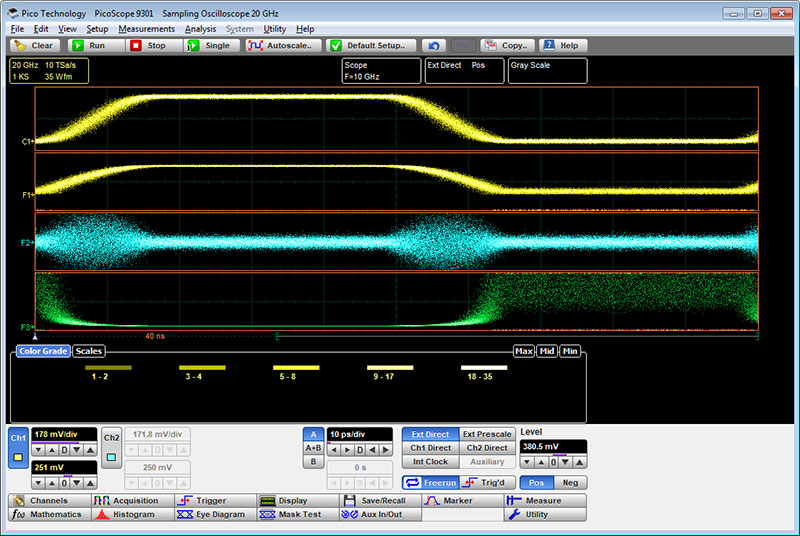

PicoScope 9300系列示波器支持最多四個同步數學組合或采集波形的功能轉換。

您可以選擇任何數學函數來操作一個或兩個源。所有功能都可以在實時波形，波形存儲器甚至其他功能上運行。還有一個全面的公式編輯器，用于創建任何源波形組合的自定義功能。

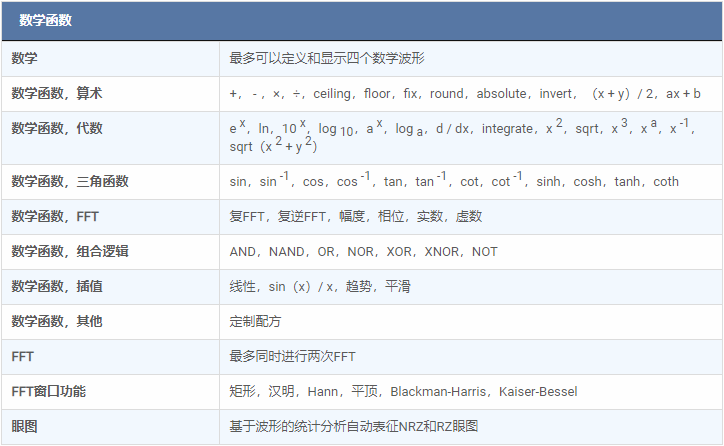

·從61個數學函數中選擇，或創建自己的數學函數

·單輸入運算符：加，減，乘，除。

·雙輸入運算符：反轉，絕對，指數，對數，微分，積分，逆，FFT，插值，平滑。

---

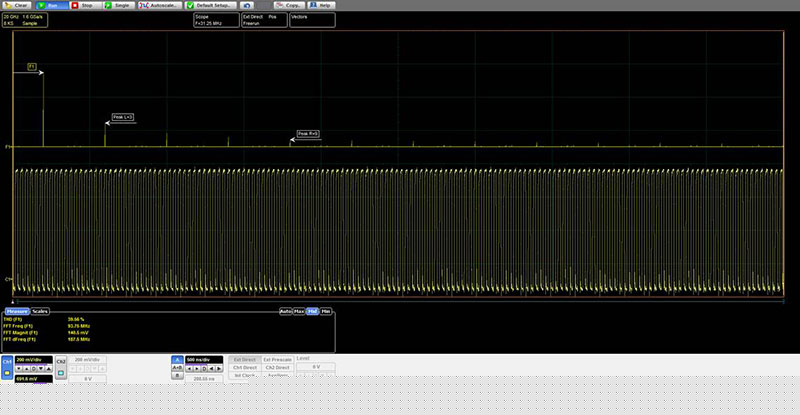

FFT分析

所有PicoScope 9300系列示波器均可使用一系列窗口函數計算輸入信號的實數，虛數和復數快速傅里葉變換。可以使用數學函數進一步處理結果。FFT可用于發現串擾和失真問題，調整濾波器電路以濾除波形中的某些諧波，測試系統的脈沖響應，以及識別和定位噪聲和干擾源。

---

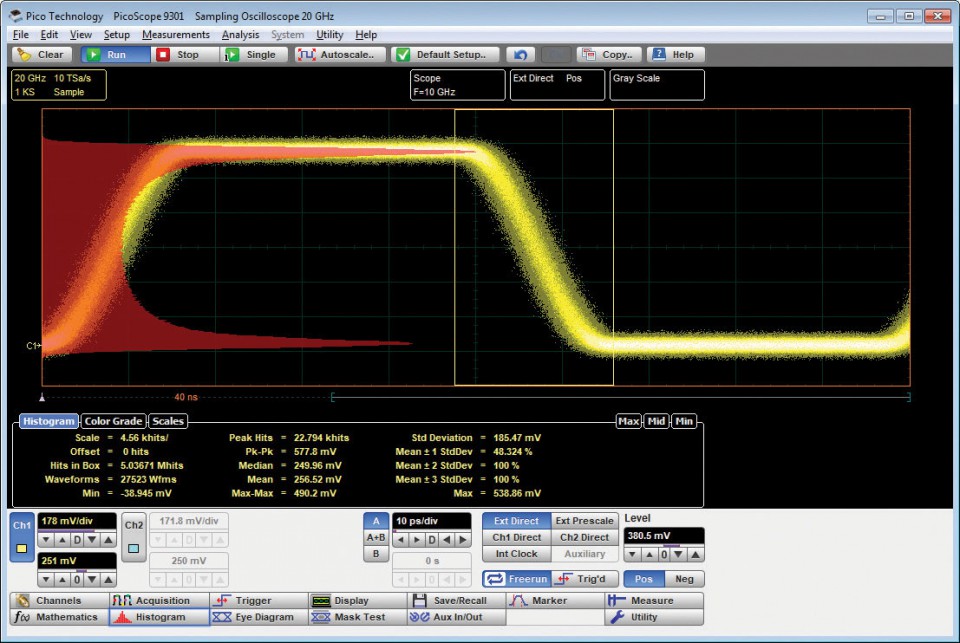

直方圖分析

在9300系列強大的測量和顯示功能背后，有一種快速，高效的數據直方圖功能。直方圖本身就是一個功能強大的可視化和分析工具，它是一個概率圖，顯示了在用戶可定義窗口內從源獲取的數據的分布。

可以在垂直軸或水平軸上的波形上構建直方圖。垂直直方圖最常見的用途是測量和表征噪聲和脈沖參數。水平直方圖通常用于測量和表征抖動。

---

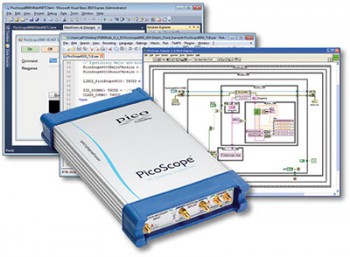

軟件開發工具包

PicoSample 3軟件可以作為獨立的示波器程序運行，也可以在ActiveX遠程控制下運行。ActiveX控件符合Windows COM接口標準，因此您可以將其嵌入到自己的軟件中。與更復雜的基于驅動程序的編程方法不同，ActiveX命令是在任何編程環境中都易于創建的文本字符串。編程示例在Visual Basic（VB.NET），MATLAB，LabVIEW和Delphi中提供，但您可以使用任何支持COM接口的編程語言或標準，包括JavaScript和C.National Instruments LabVIEW驅動程序也可用。可以遠程訪問PicoScope 9300和PicoSample軟件的所有功能。

我們提供了一個全面的程序員指南，詳細介紹了ActiveX控件的每個功能。SDK可以通過USB或LAN端口控制示波器。

---

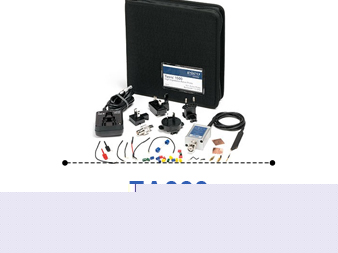

• 高帶寬/低阻抗

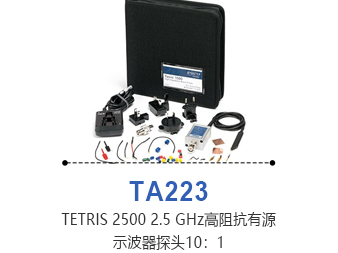

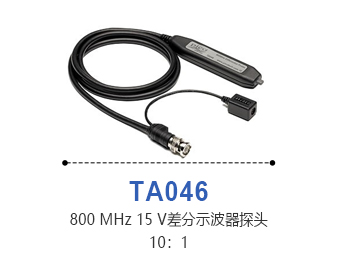

• 高帶寬有源探頭
