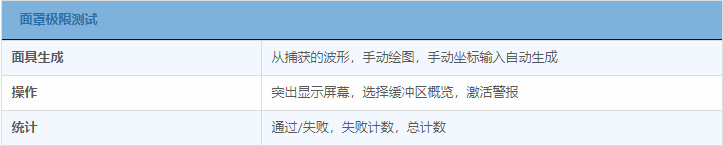

面罩極限測試

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

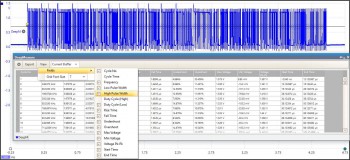

DeepMeasure TM

一個波形，數百萬次測量。 波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。 DeepMeasure通過每次觸發采集，在多達一百萬個波形周期內自動測量重要波形參數。結果可以很容易地分類，分析并與波形顯示相關聯。

面罩極限測試

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

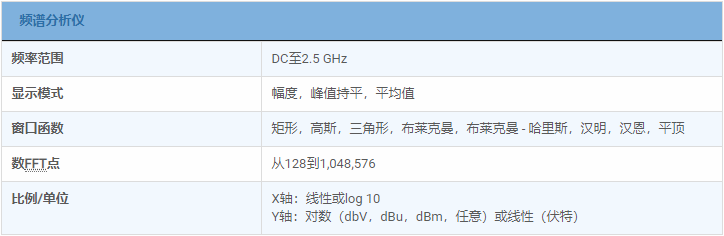

FFT頻譜分析儀

頻譜視圖根據頻率繪制幅度，非常適合查找信號中的噪聲，串擾或失真。PicoScope中的頻譜分析儀采用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。

全范圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時，平均或峰值保持）的數量。

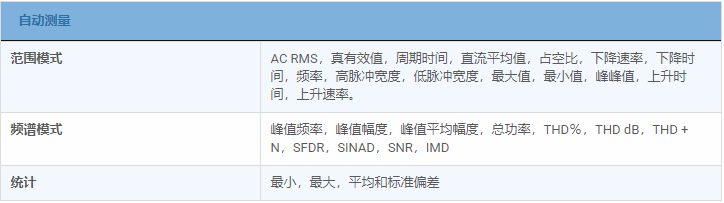

您可以顯示多個頻譜視圖以及相同數據的示波器視圖?？梢栽陲@示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用于光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。

任意波形和函數發生器

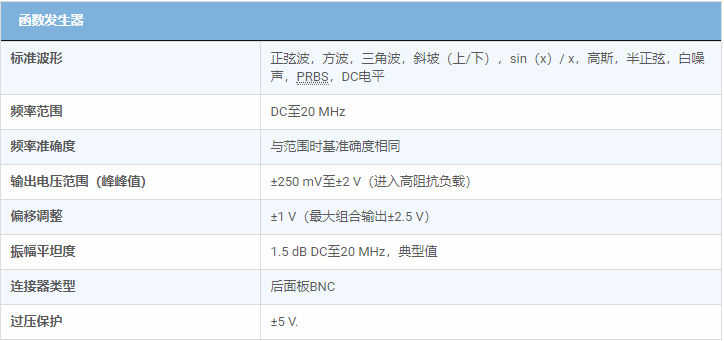

所有PicoScope 6000設備都內置20 MHz函數發生器（正弦，方波，三角，直流電平，白噪聲，PRBS等）。除了設置電平，偏移和頻率的基本控制外，更高級的控制還允許您掃描一系列頻率。結合頻譜峰值保持選項，這為測試放大器和濾波器響應提供了強大的工具。

觸發工具允許在滿足各種條件時輸出波形的一個或多個周期，例如示波器觸發或模板限制測試失敗。

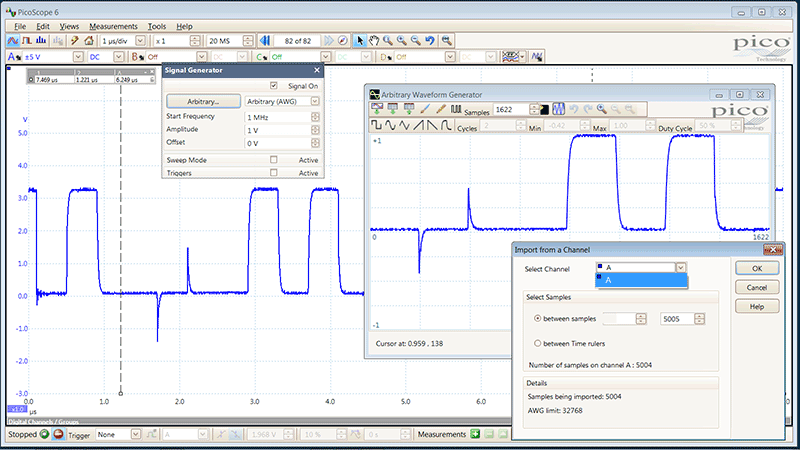

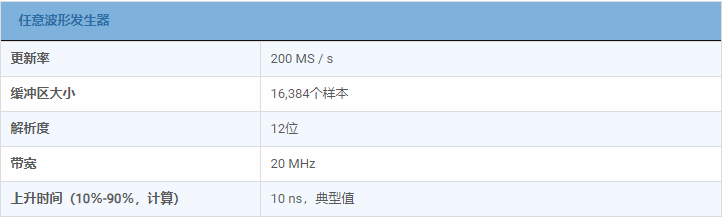

PicoScope 6000D型號還包括一個12位200 MS / s任意波形發生器（AWG）?？梢允褂脙戎肁WG編輯器創建或編輯AWG波形，從示波器軌跡導入或從電子表格加載。

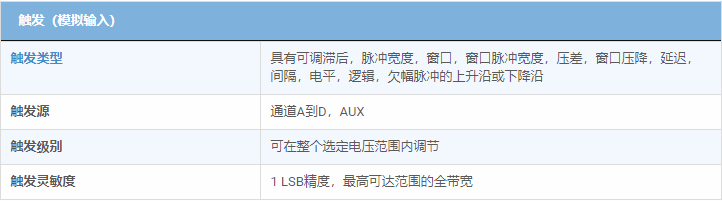

高級數字觸發

大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。

1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此。可以高精度和高分辨率設置觸發電平和遲滯。

數字觸發提供的減少的后移延遲與分段存儲器一起允許每微秒捕獲一個新波形，直到緩沖器滿。

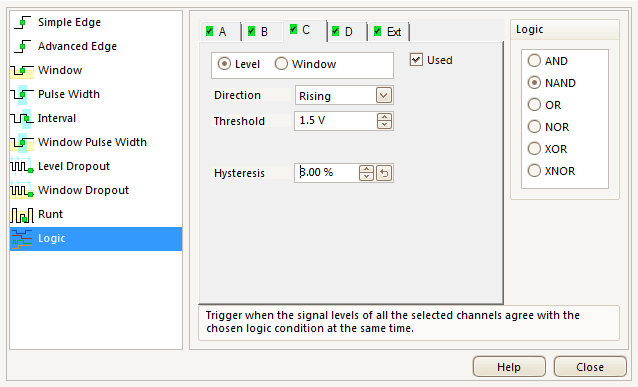

PicoScope 6000系列提供業界領先的高級觸發器，包括脈沖寬度，欠幅脈沖，窗口，邏輯和壓差。

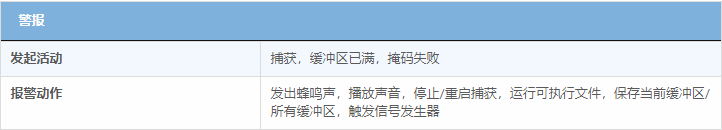

警報

可以對PicoScope進行編程，以便在發生特定事件時執行操作。

可觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。

PicoScope可以執行的操作包括保存文件，播放聲音，執行程序或觸發信號發生器/ AWG。

報警與掩模極限測試相結合，有助于創建功能強大且省時的波形監控工具。捕獲已知良好信號，在其周圍自動生成掩碼，然后使用警報自動保存任何不符合規格的波形（帶有時間/日期標記）。

高端功能為標準配置

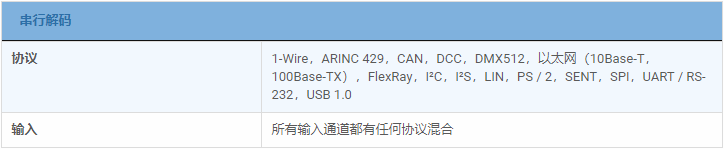

購買PicoScope并不像從其他示波器公司購買，其中可選的附加功能大大增加了價格。憑借我們的示波器，價格中包括串行解碼，模板限制測試，高級數學通道，分段存儲器和信號發生器等高端功能。

為了保護您的投資，可以更新范圍內的PC軟件和固件。Pico Technology通過軟件下載免費提供新功能的歷史悠久。與年輕的其他公司不同，我們年復一年地兌現了對未來改進的承諾。我們產品的用戶通過成為終身客戶來獎勵我們，并經常向我們的同事推薦我們。

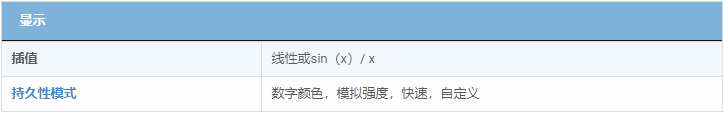

高清顯示

PicoScope軟件將幾乎所有顯示區域專用于波形，以便您可以一次查看最大數據量。與傳統的臺式示波器相比，可視區域更大，分辨率更高。

通過如此大的顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。每個波形均可使用單獨的縮放，平移和濾波器設置，以實現最大的靈活性

PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制。

數學通道和過濾器

在許多示波器上，波形數學只意味著簡單的計算，例如A + B.使用PicoScope，它意味著更多，更多。

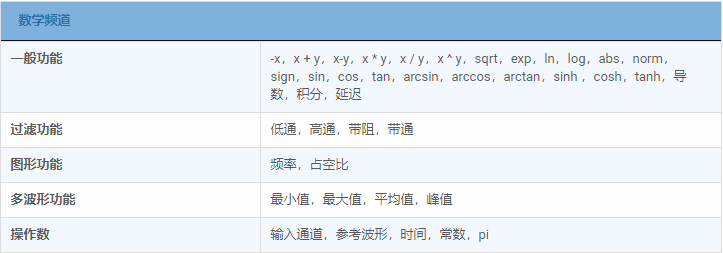

使用PicoScope 6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。

波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。

您還可以使用數學通道顯示復雜信號中的新細節。一個例子是繪制信號隨時間變化的占空比或頻率。

PicoScope示波器軟件中的定制探頭

自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。這可用于縮放電流探頭的輸出，以便正確顯示安培。更高級的用途是使用表查找功能來縮放非線性溫度傳感器的輸出。

包括標準Pico提供的示波器探頭和電流鉗的定義。可以保存用戶創建的探針以供以后使用。

警報

您可以對PicoScope進行編程，以便在檢測到掩碼限制失敗，觸發器和緩沖區已滿等事件時執行操作。。

PicoScope的操作包括保存文件，播放聲音，執行程序或觸發任意波形發生器。

報警與掩模極限測試相結合，有助于創建功能強大且省時的波形監控工具。捕獲已知良好信號，在其周圍生成掩碼，然后使用警報自動保存不符合您規格的任何波形（包括時間戳）。

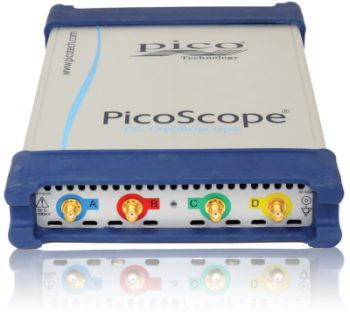

高速數據采集和數字化

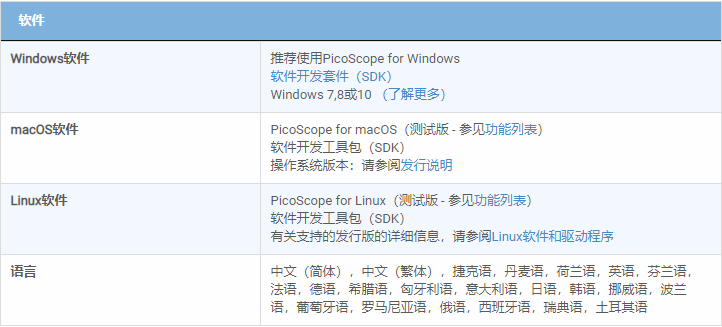

軟件開發工具包（SDK）允許您編寫自己的軟件，并包含Microsoft Windows，macOS和Linux的驅動程序（包括Raspberry Pi的測試版）。

示例代碼顯示了如何與第三方軟件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）進行交互。

這些驅動程序支持USB數據流，這種模式通過USB直接捕獲無差距連續數據，以高達150 MS / s的速率直接連接到PC的RAM或硬盤，并且捕獲大小僅受可用PC存儲的限制。流模式下的采樣率取決于PC規格和應用程序加載。

強大的工具提供了更多的選擇

您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。

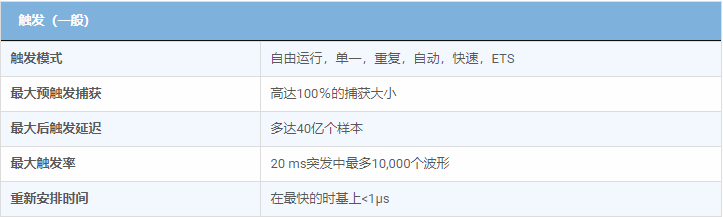

例如，快速觸發模式允許您在幾毫秒內收集10 000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

也許您想將更改的工作周期繪制為圖形？如何在滿足觸發條件時從AWG輸出波形并自動將波形保存到磁盤？

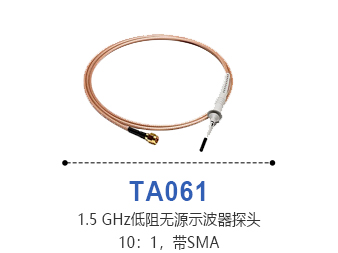

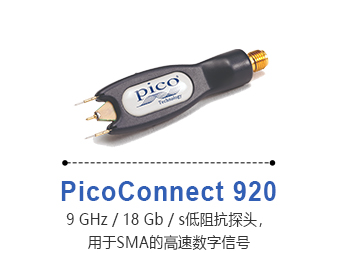

• 高帶寬/低阻抗

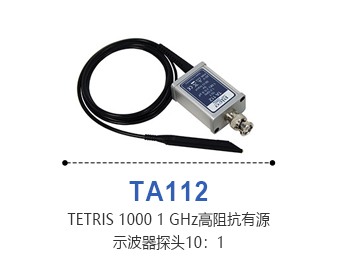

• 高帶寬有源探頭
