什么是FlexRes？

Pico FlexRes靈活分辨率示波器允許您重新配置示波器硬件，以優化采樣率或分辨率。

這意味著您可以將硬件重新配置為用于查看數字信號的快速 （5 GS/s） 8 位示波器、用于通用的 10 位示波器或用于音頻工作和其他模擬應用的高分辨率 12 位示波器。

無論您是捕獲和解碼快速數字信號，還是要尋找敏感模擬信號中的失真，FlexRes示波器都是解決之道。

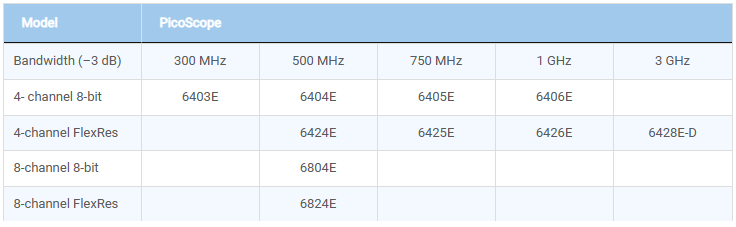

FlexRes在8通道PicoScope 6824E和4通道6424E，6425E和6426E上可用。

分辨率增強 - PicoScope 軟件內置的數字信號處理技術可以進一步將示波器的有效垂直分辨率提高到 16 位。

---

FlexRes-我們如何做到

大多數數字示波器通過交錯多個 8 位 ADC 來獲得高采樣率。這種交錯過程會帶來錯誤，這些錯誤總是使動態性能比單個ADC內核的動態性能差。

FlexRes 架構在輸入通道上采用多個高分辨率 ADC，采用不同的時間交錯和并行組合，以優化采樣率，例如，將采樣率優化到 5 GS/s（8 位）或分辨率（1.25 GS/s）到 12 位。

為簡單起見，該圖顯示了一組四個通道;8 通道 PicoScope 6824E 有兩個組。4 通道 FlexRes 型號為每對模擬通道使用一個四通道 ADC 芯片。

結合高信噪比放大器和低噪聲系統架構，FlexRes 技術可以捕獲和顯示高達 1 GHz 的高采樣率信號，或分辨率是典型 8 位示波器 16 倍的低速信號。

PicoScope 軟件允許您在手動設置分辨率和將示波器保持在自動分辨率模式之間進行選擇，其中最佳分辨率用于所選設置。

---

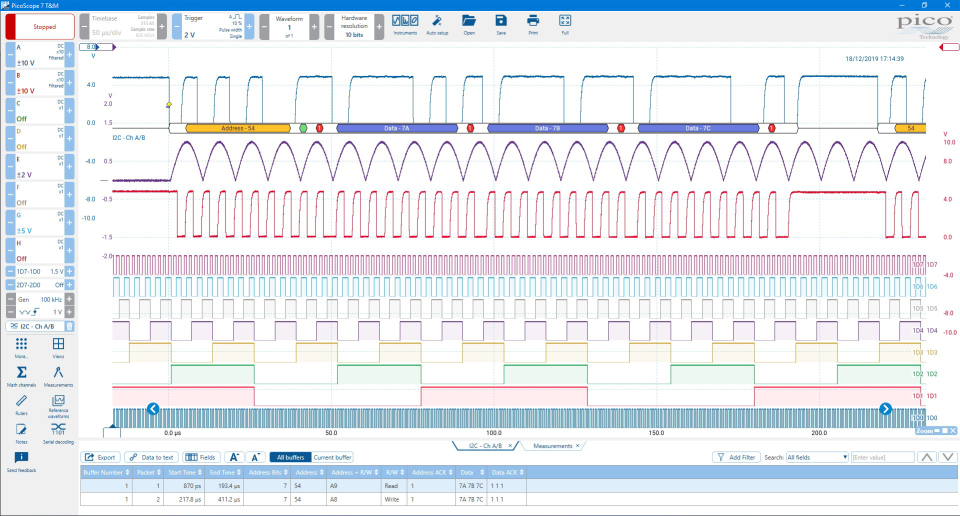

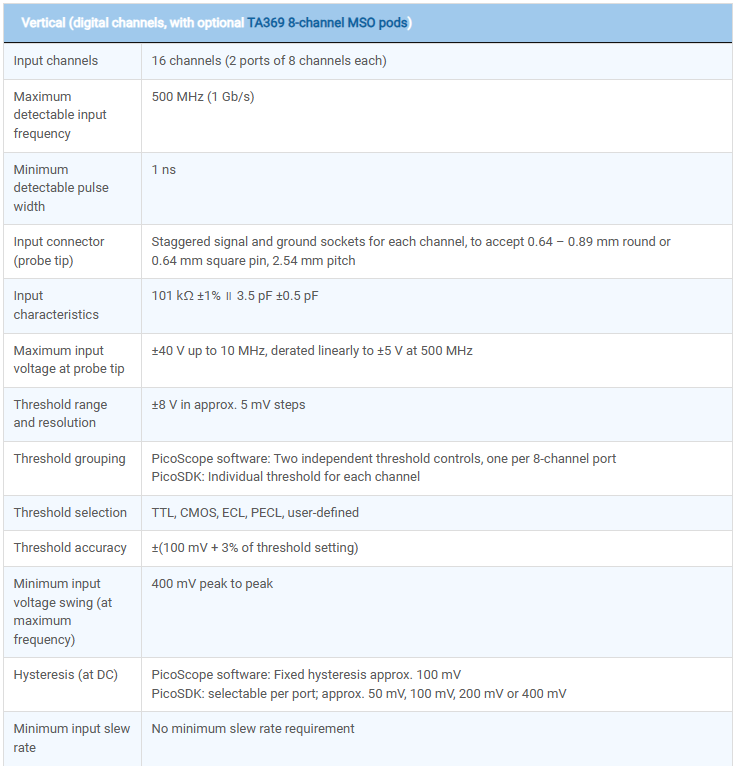

當配備可選的 8 通道 TA369 MSO 吊艙時，PicoScope 6000E 系列將多達 16 個高性能數字通道添加到多達 8 個模擬通道中，使您能夠準確地將模擬和數字通道進行時間關聯。數字通道帶寬為 500 MHz，相當于 1 Gb/s，輸入電容僅為 3.5 pF，可最大限度地降低被測器件的負載。

從并行或多個串行總線捕獲的數字通道可以分組并顯示為總線，每個總線值以十六進制、二進制或十進制顯示，或顯示為電平（用于DAC測試）。您可以在模擬和數字通道中設置高級觸發器。

數字輸入還為串行解碼功能帶來了額外的功率。您可以同時解碼所有模擬和數字通道上的串行數據，為您提供多達 24 個數據通道 - 例如，同時解碼多個 SPI、I2C、CAN 總線、LIN 總線和 FlexRay 信號！

---

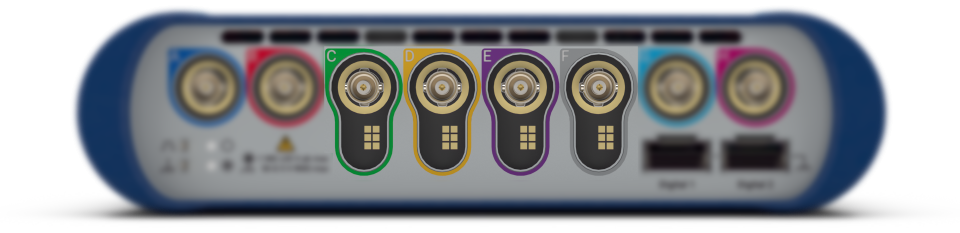

智能探頭接口

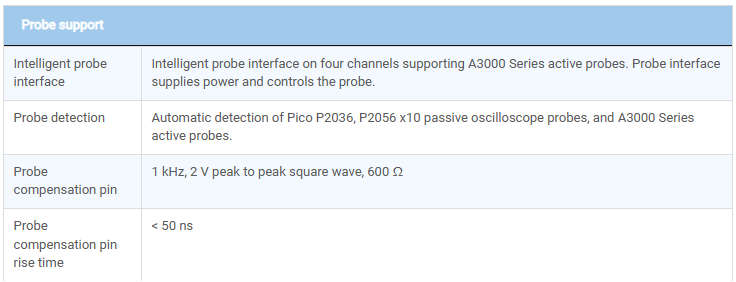

PicoScope 6000E 系列在 8 通道型號的通道 C 至 F 和 4 通道型號上的所有通道上都具有智能探頭接口，支持具有薄型機械設計的創新型有源探頭，便于連接并被測設備的低負載。

---

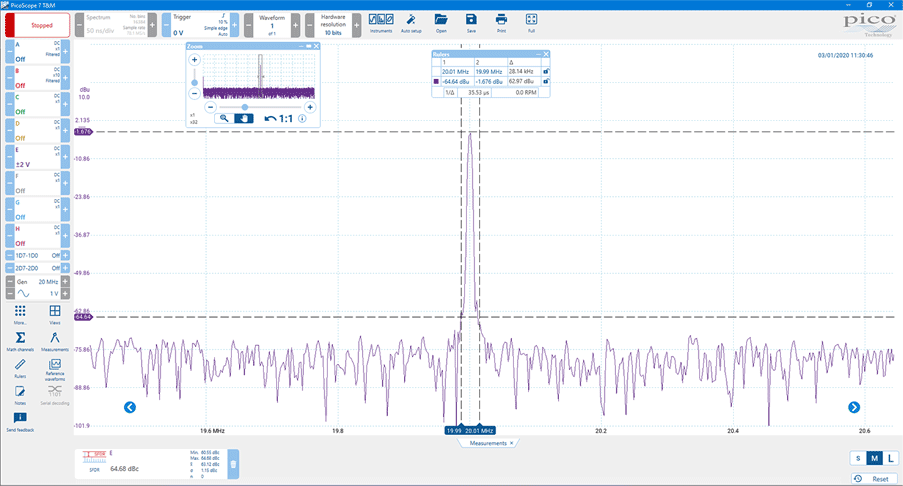

信號保真度

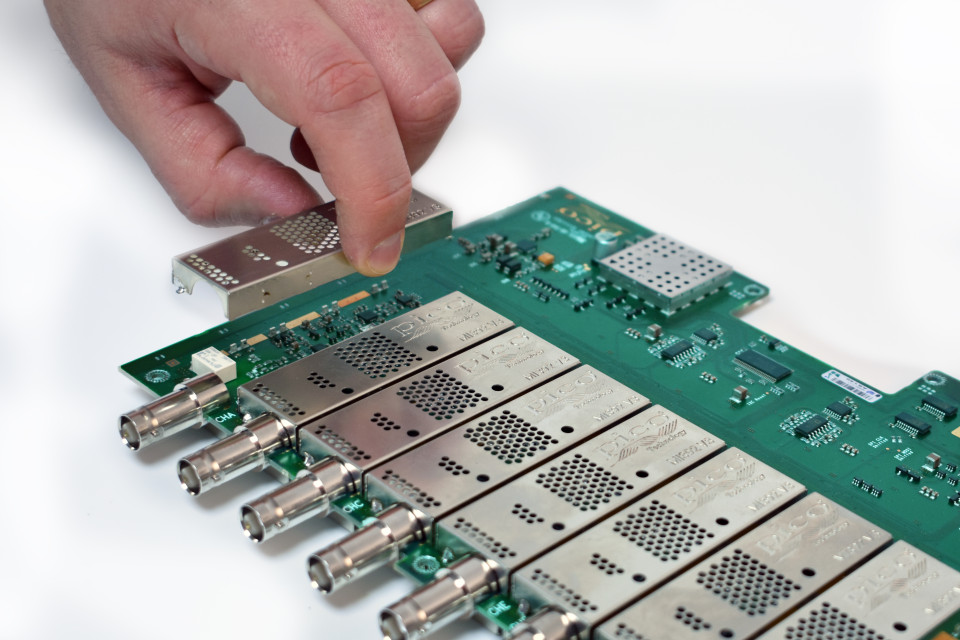

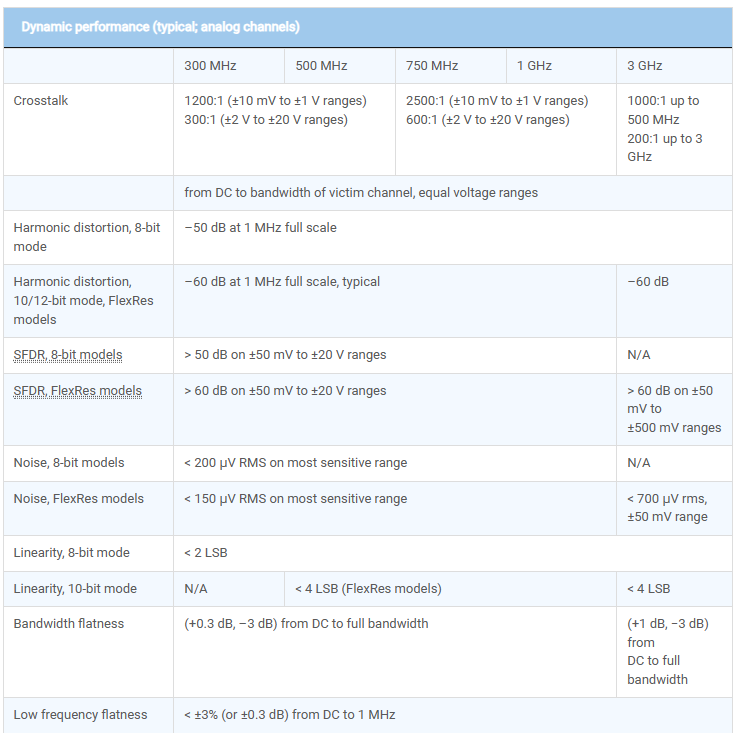

精心的前端設計和屏蔽可降低噪聲、串擾和諧波失真。PicoScope 6000E 系列示波器具有高達 60 dB SFDR 的動態性能。

使用PicoScope，在探查電路時，您可以信任屏幕上看到的波形。

---

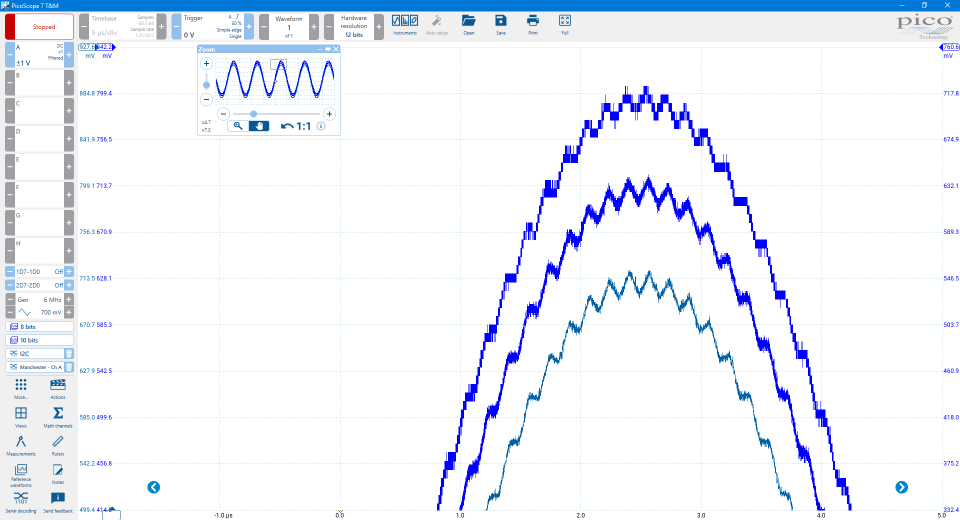

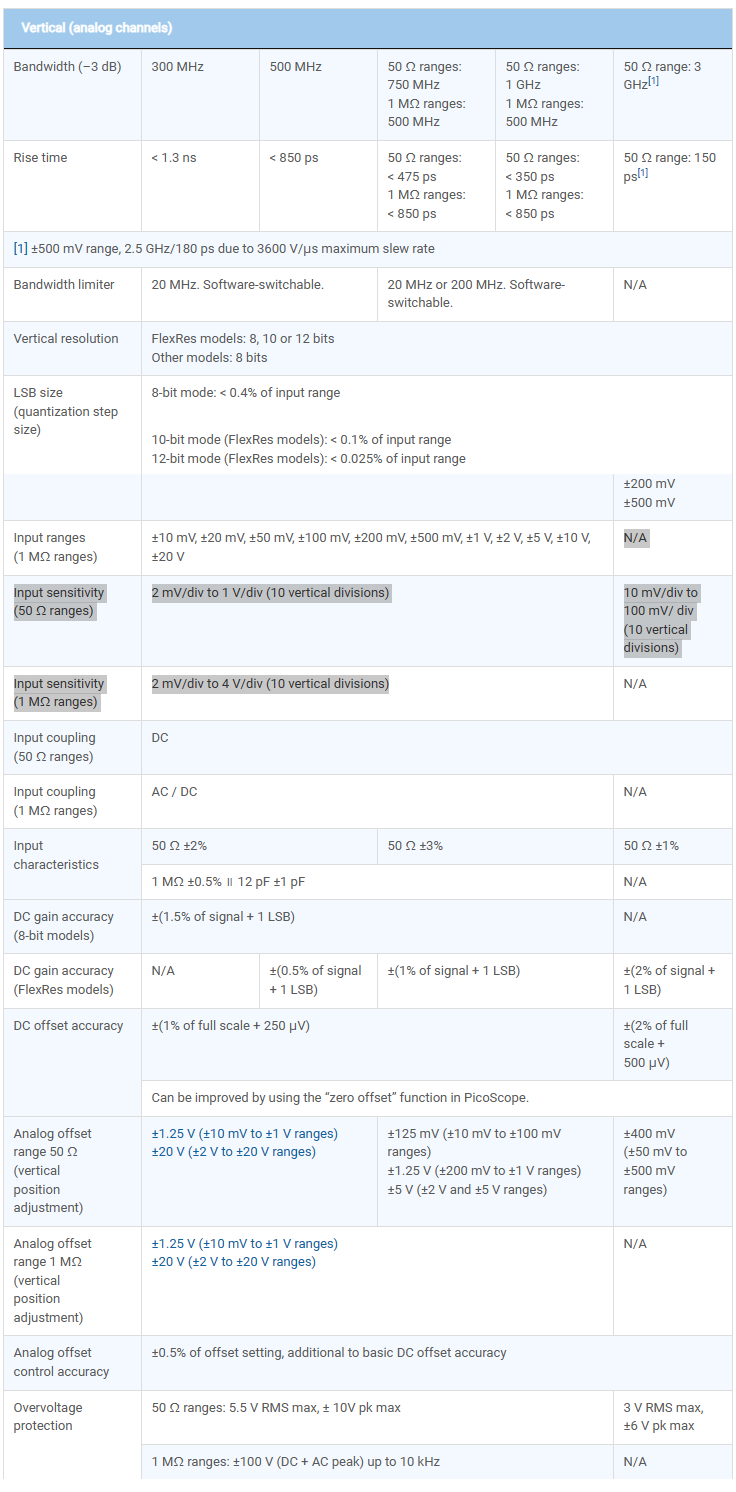

高分辨率，適用于低電平信號

PicoScope 6824E、6424E、6425E 和 6426E 具有 12 位分辨率，可在高變焦系數下顯示低電平信號。這使您可以查看和測量疊加在較大直流或低頻電壓上的噪聲和紋波等特征。

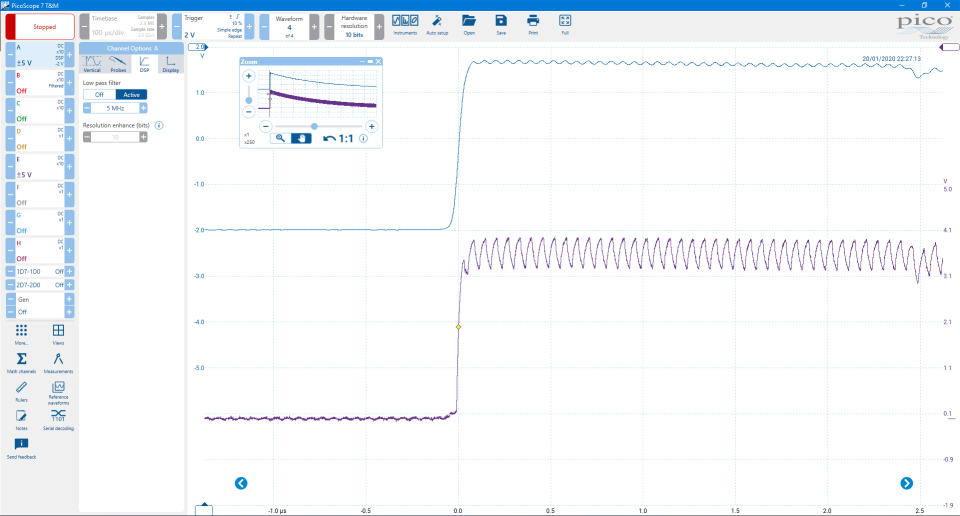

此外，您可以獨立使用每個通道上的低通濾波控件，以隱藏噪聲并顯示底層信號。

---

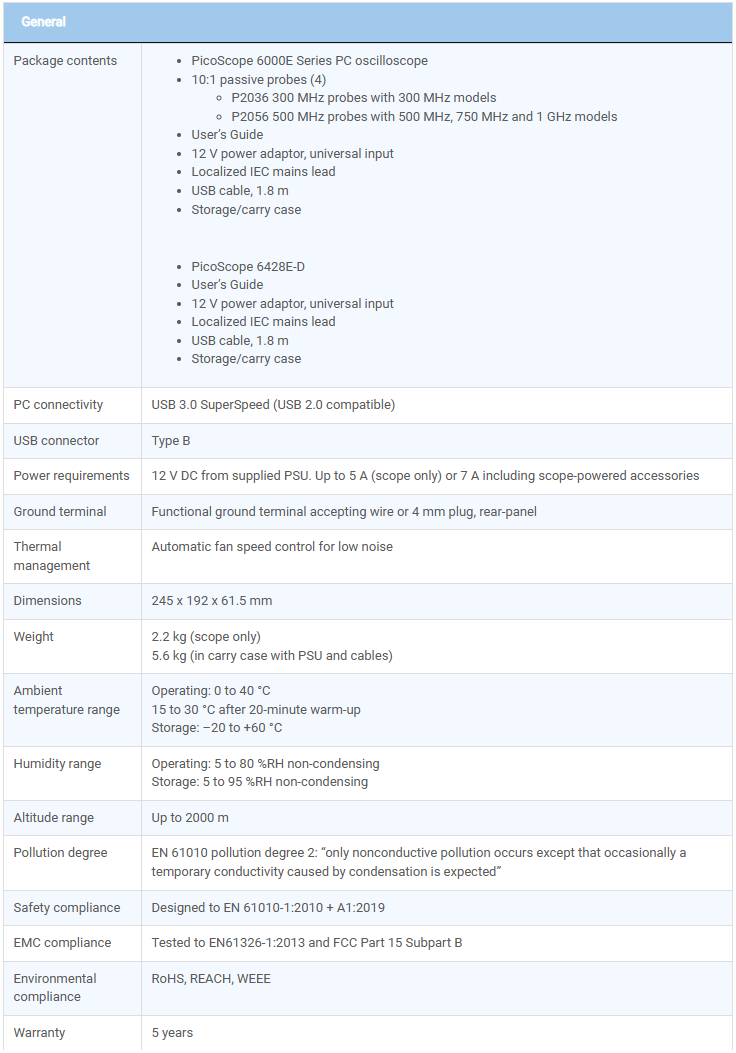

總擁有成本 （TCO）、環境效益和便攜性

PicoScope 6000E 的總擁有成本低于傳統臺式儀器，原因如下：

1、低功耗（僅 60W）與臺式儀器相比，在產品的整個生命周期內可節省數百美元。它對環境也更友好，一氧化碳更低2排放。

包含功能強大的工具，可讓您管理和檢查所有這些數據。除了模板極限測試和色彩持久性模式之類的功能外，PicoScope 6軟件還使您能夠放大多達1億次的波形。通過“縮放概述”窗口，您可以輕松控制縮放區域的大小和位置。其他工具（例如波形緩沖器，串行解碼和硬件加速）可與深存儲器配合使用，使PicoScope 6000E系列成為市場上最強大的示波器之一

---

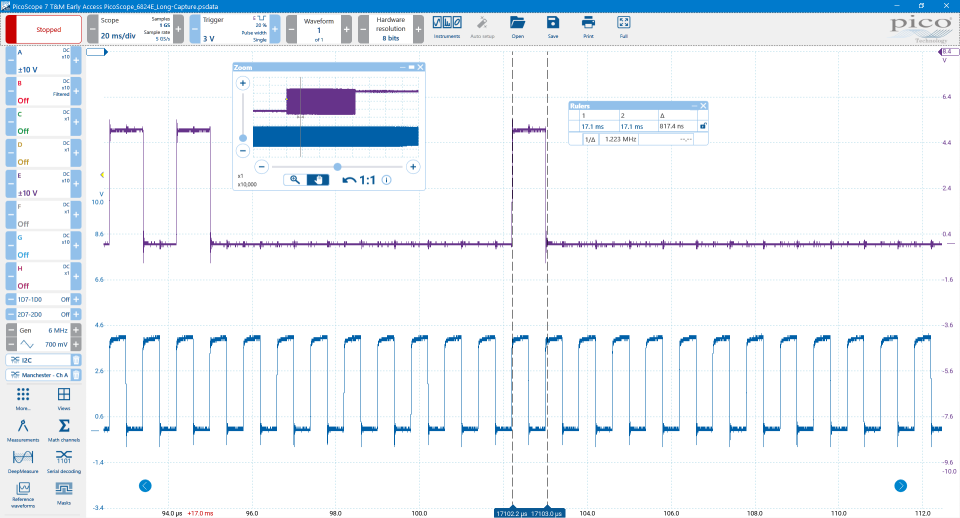

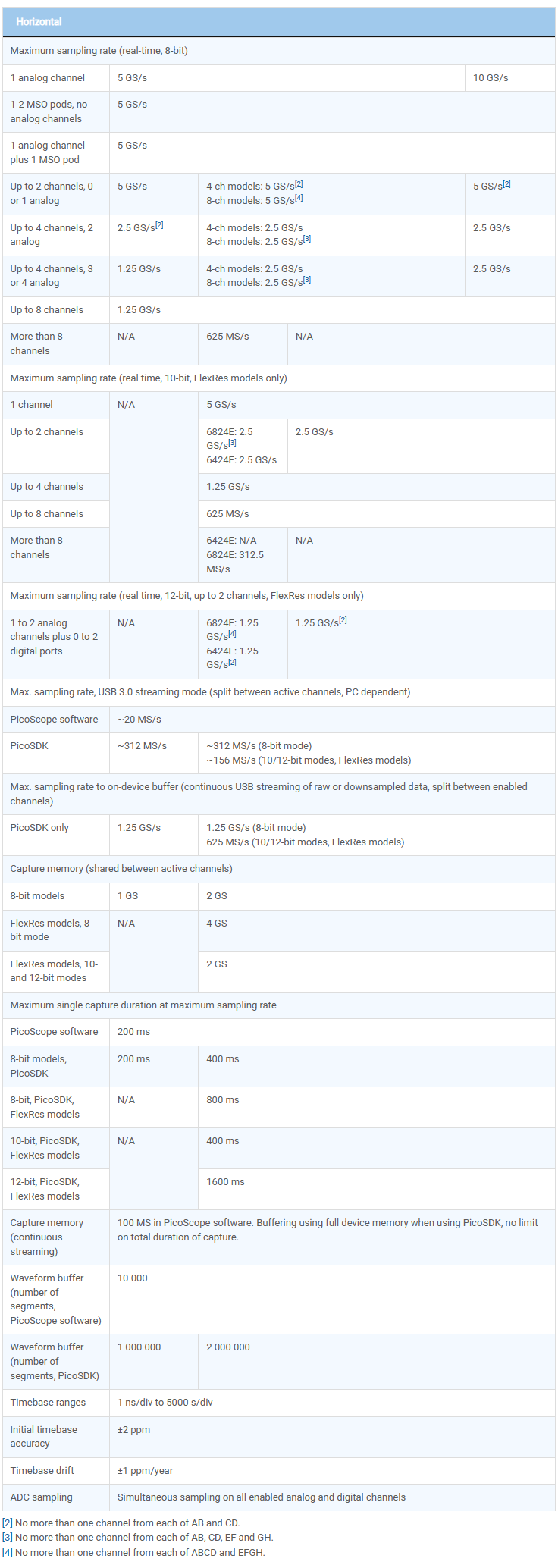

超深緩沖儲存器

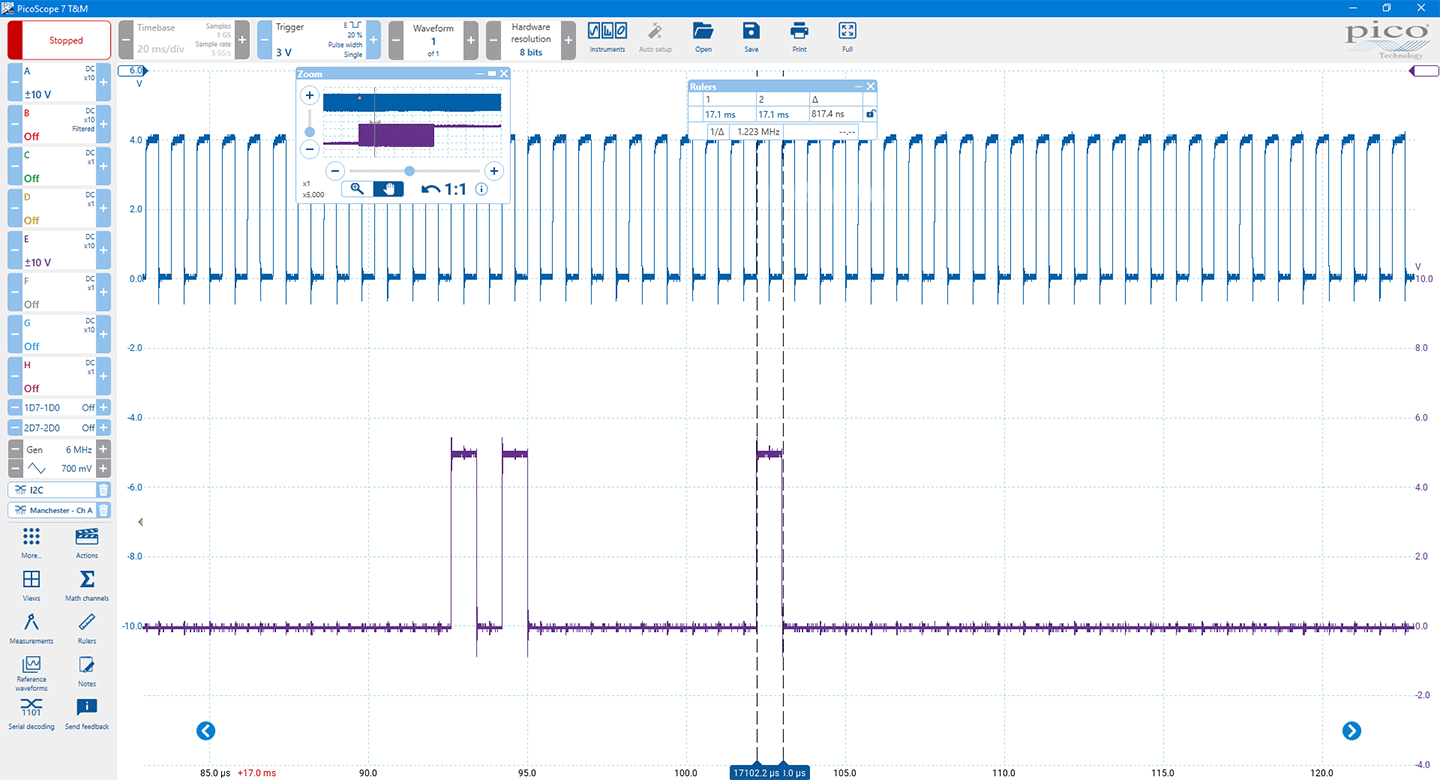

PicoScope 6000E 系列示波器具有高達 4 GB 采樣的波形捕獲存儲器，比競爭示波器大許多倍。深度存儲器能夠以最大采樣速度捕獲長時間的波形。事實上，PicoScope 6000E 系列可以捕獲 200 ms 長的波形，分辨率為 200 ps。相比之下，具有 10 兆采樣存儲器的示波器捕獲的相同 200 ms 波形的分辨率僅為 20 ns。示波器會自動在已啟用的模擬通道和 MSO 端口之間共享捕獲存儲器。 。

例如，當您需要捕獲數據包之間間隔較長的快速串行數據或間隔幾毫秒的納秒激光脈沖時，深度存儲器非常寶貴。它也可以以其他方式使用：PicoScope 允許您將捕獲存儲器劃分為多個段，最多 10 000 個段。您可以設置觸發條件，在每個段中存儲單獨的捕獲，捕獲之間的死區時間低至 300 ns。獲取數據后，您可以一次單步執行內存一段，直到找到要查找的事件。

包括強大的工具，允許您管理和檢查所有這些數據。除了模板極限測試和顏色持久模式等功能外，PicoScope 軟件還使您能夠將波形放大多達 1 億倍。“縮放概覽”窗口允許您輕松控制縮放區域的大小和位置。其他工具（如波形緩沖器、串行解碼和硬件加速）可與深度存儲器配合使用，使 PicoScope 6000E 系列成為市場上功能強大的示波器之一

---

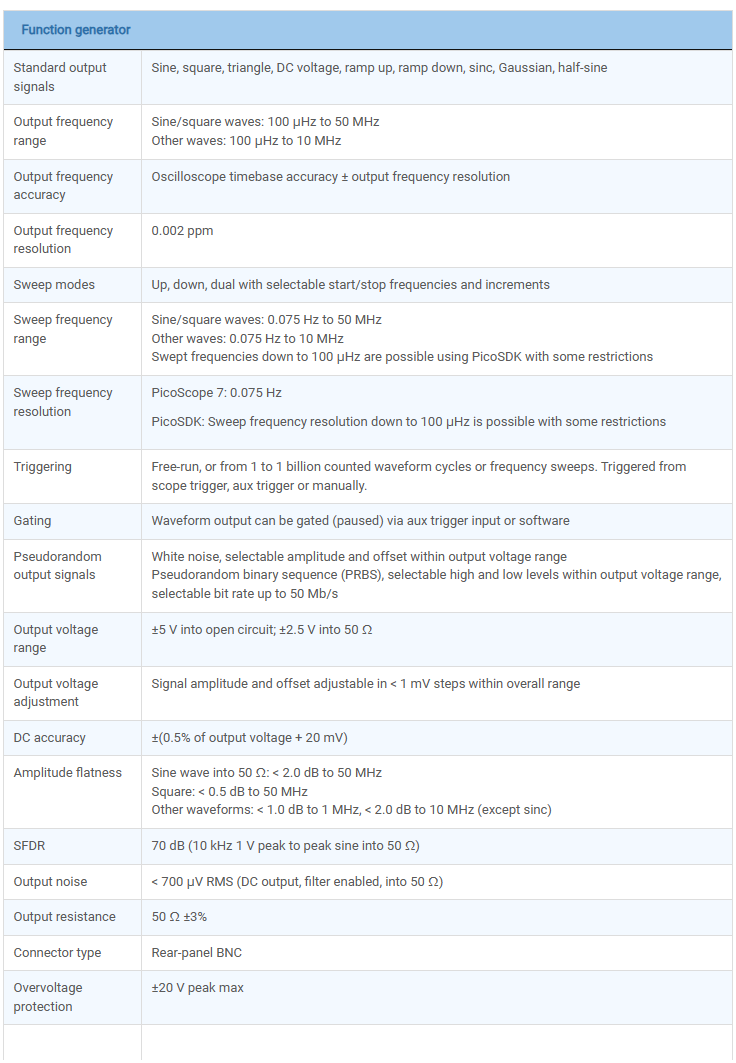

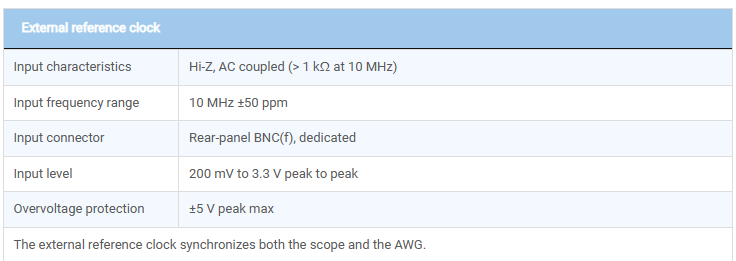

任意波形和函數發生器

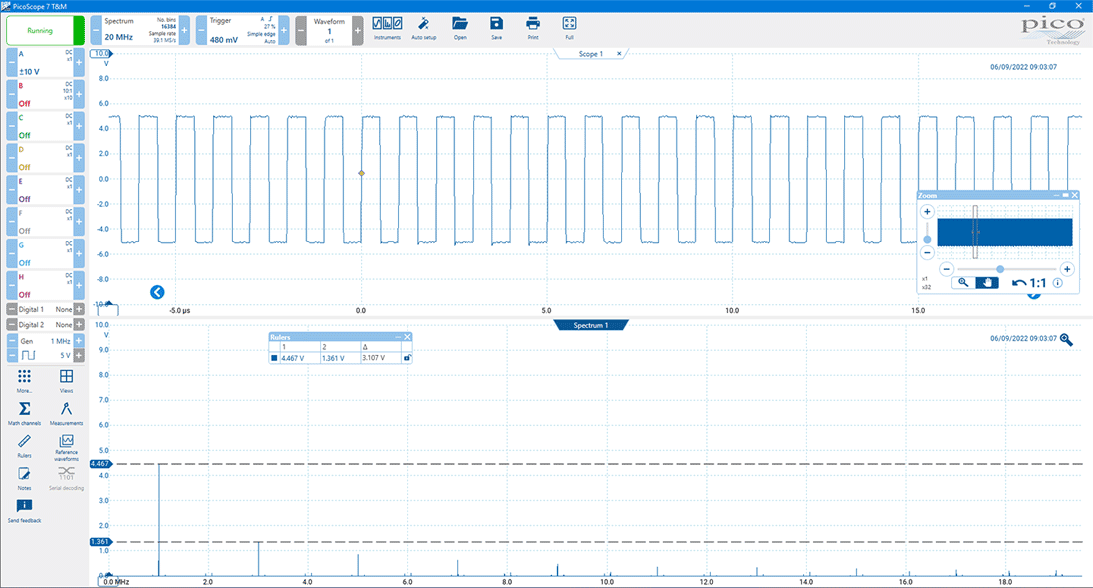

PicoScope 6000E 示波器具有內置的 50 MHz 功能（正弦波和方波）發生器，可在較低頻率下產生三角波、直流電平、白噪聲、PRBS 和其他波形。除了設置電平、偏移和頻率的基本控件外，更高級的控件還允許您在一系列頻率上進行掃描。結合頻譜峰值保持選項，這使其成為測試放大器和濾波器響應的強大工具。

觸發工具允許在滿足各種條件（例如示波器觸發或模板極限測試失敗）時輸出一個或多個波形周期。

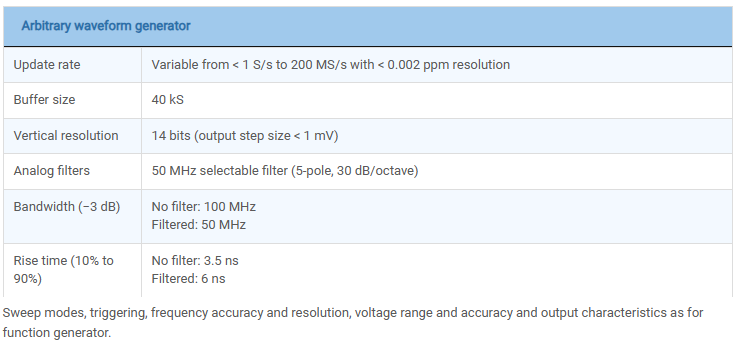

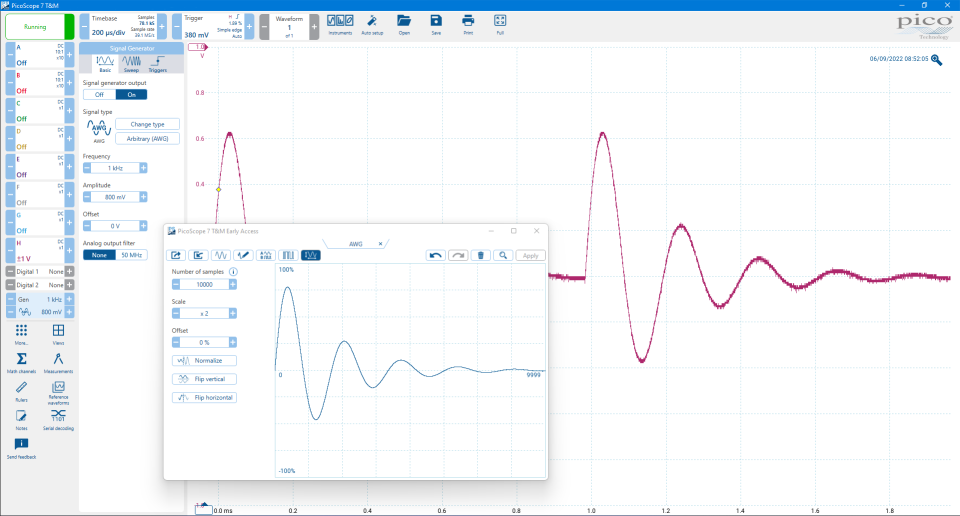

所有型號均包括一個 14 位 200 MS/s 任意波形發生器 （AWG）。它具有可變采樣時鐘，可避免固定時鐘發生器在波形邊沿上看到的抖動，并允許生成低至 100 μHz 的精確頻率。 AWG 波形可以使用內置編輯器創建或編輯、從示波器跡線導入、從電子表格加載或導出到 CSV 文件。

---

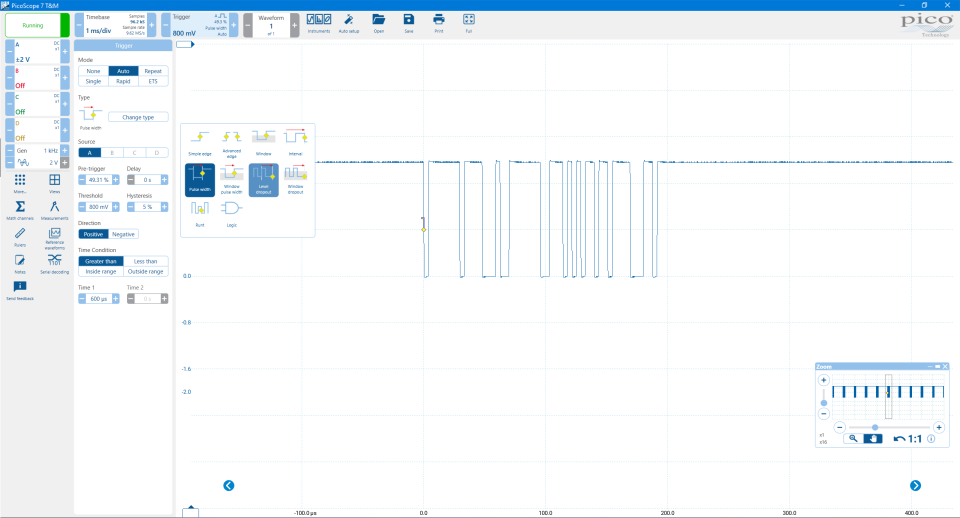

數字觸發架構

許多數字示波器仍然使用基于比較器的模擬觸發架構。這會導致時間和幅度誤差，而這些誤差并不總是被校準出來，并且通常會限制高帶寬下的觸發靈敏度。

1991年，筆克率先使用實際數字化數據進行全數字觸發。這種技術減少了觸發誤差，使我們的示波器即使在全帶寬下也能以最小的信號觸發。觸發電平和遲滯可以高精度和高分辨率設置。

---

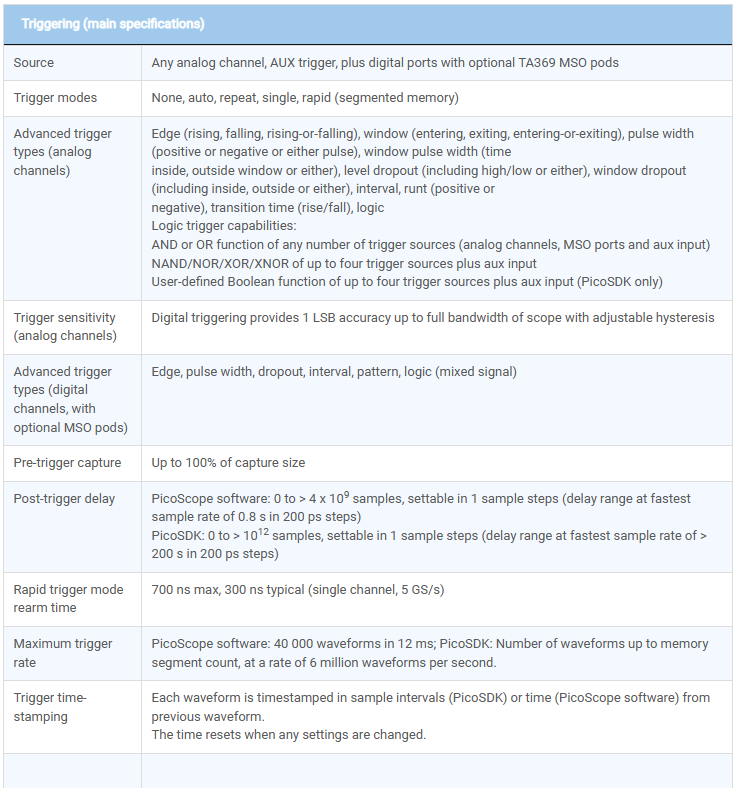

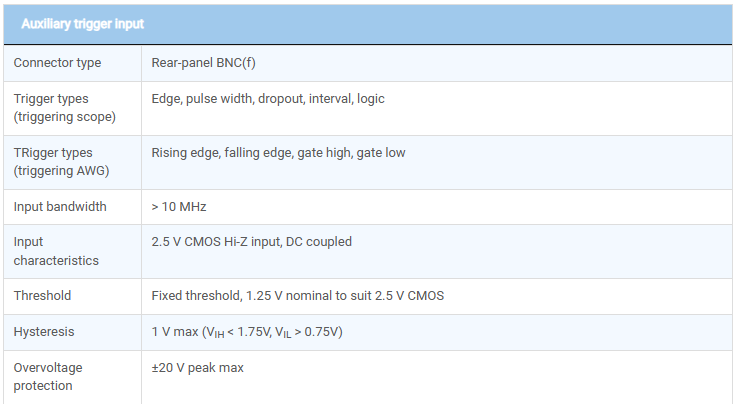

高級觸發器

PicoScope 6000E 系列提供一組業界領先的高級觸發類型，包括脈沖寬度、欠幅脈沖、窗口觸發、邏輯觸發和壓差觸發。

MSO 操作期間可用的數字觸發允許您在 16 個數字輸入中的任何一個或全部與用戶定義的模式匹配時觸發示波器。您可以單獨為每個通道指定一個條件，也可以使用十六進制或二進制值一次為所有通道設置模式。

您還可以使用邏輯觸發器將數字觸發器與任何模擬輸入上的邊沿或窗口觸發器相結合，例如，在時鐘并行總線中觸發數據值。

---

硬件加速引擎 （HAL4）

某些示波器在啟用深度內存時會遇到困難;屏幕更新速度變慢，控件無響應。PicoScope 6000E 系列通過在示波器內部使用專用的第四代硬件加速 （HAL4） 引擎來避免這一限制。

其大規模并行設計可有效創建波形圖像以顯示在 PC 屏幕上，并允許每秒連續捕獲并顯示 25 億個樣本到屏幕上。

硬硬件加速引擎消除了對 USB 連接或 PC 處理器性能成為瓶頸的任何擔憂。

---

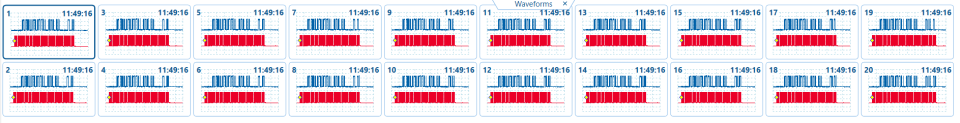

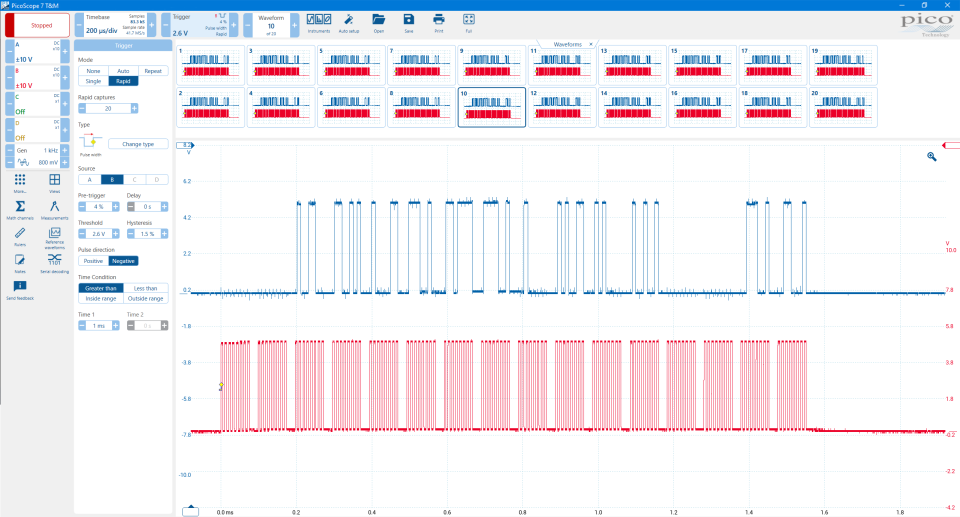

時間戳

PicoScope 6000E 系列具有基于硬件的觸發時間戳。每個波形都可以使用前一個波形的采樣間隔中的時間戳。

快速觸發復位時間可低至 300 ns（典型值）。

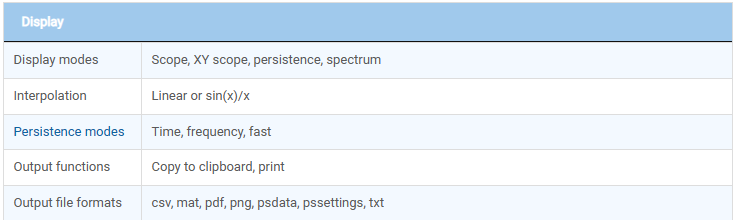

超高清顯示

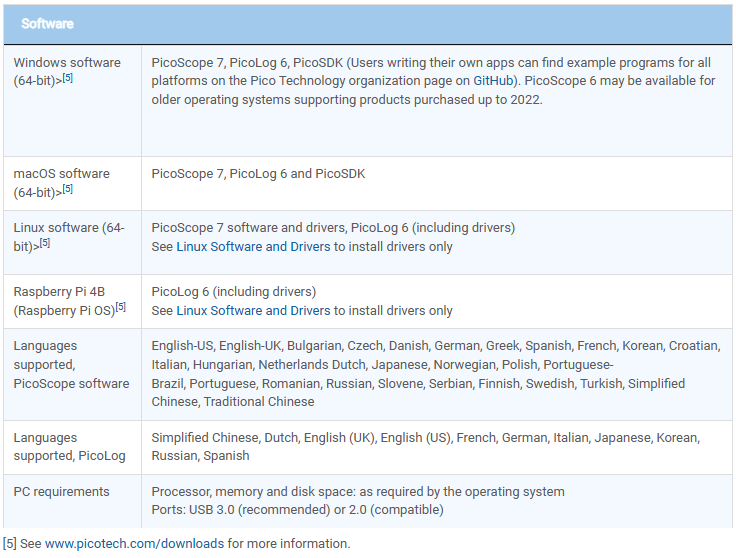

PicoScope 基于 PC 的儀器使用主機的顯示器，該顯示器通常比安裝在傳統臺式示波器中的專用顯示器更大且分辨率更高。這為同時顯示時域和頻域波形、解碼的串行總線表、帶統計數據的測量結果等提供了空間。

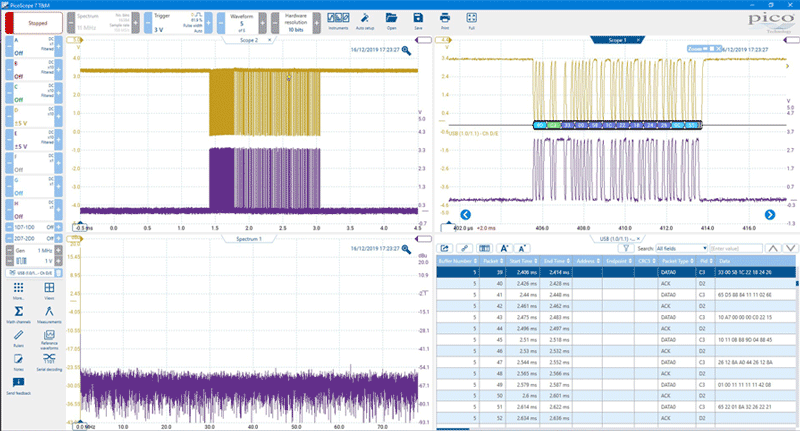

PicoScope 軟件可自動擴展，以充分利用更大尺寸顯示器（包括 4K 超高清型號）的改進分辨率。PicoScope 的分辨率為 3840 x 2160（超過 800 萬像素），允許工程師通過被測設備的多個通道的分屏視圖（或同一通道的不同視圖）在更短的時間內完成更多工作。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。

使用 PicoScope 6000E 12 位 FlexRes 型號查看高分辨率信號時，大型高分辨率顯示器真正發揮了作用。借助 4K 顯示器，PicoScope 可以顯示一些競爭對手示波器十倍以上的信息，解決了如何將大顯示器和功能與小尺寸便攜式示波器相匹配的問題。

PicoScope 還支持雙監視器：第一個顯示器上顯示儀器控制和波形，第二個顯示器上顯示來自串行協議解碼器或 DeepMeasure 結果的大型數據集。該軟件可以通過鼠標、觸摸屏或鍵盤快捷鍵進行控制。

---

持續模式

PicoScope的余輝模式選項使您可以查看疊加的新舊數據，從而可以輕松發現毛刺和信號丟失并估算其相對頻率，這對于顯示和解釋復雜的模擬信號（例如視頻波形和調幅信號）很有用。顏色編碼和強度等級顯示哪些區域是穩定的，哪些區域是斷續的。在“ 數字彩色”，“ 模擬強度”，“ 快速”和“ 高級”顯示模式之間進行選擇，或創建自己的自定義設置。

評估示波器性能（尤其是在持續模式下）時要理解的重要規范是波形更新速率，它表示為每秒波形數。采樣率表示示波器在一個波形或一個周期內對輸入信號進行采樣的頻率，而波形捕獲率是指示波器采集波形的速度。

具有高波形捕獲率的示波器可以更好地直觀了解信號行為，并大大提高了示波器快速捕獲瞬態異常（如抖動，欠幅脈沖和毛刺）的可能性，您甚至可能都不知道這種情況。

PicoScope 6000E系列的HAL4硬件加速可以在快速持久模式下實現每秒30萬個波形的更新速率。

---

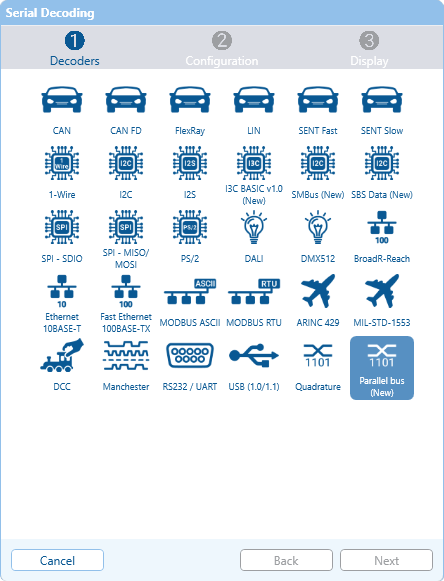

串行總線解碼和協議分析

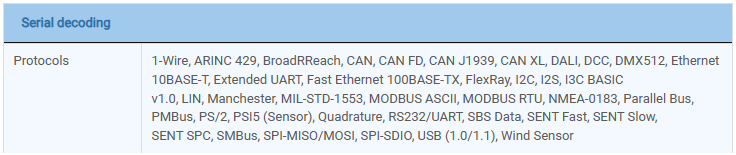

PicoScope 可以解碼 1-Wire、ARINC 429、BroadR-Reach、CAN 和 CAN-FD、DALI、DCC、DMX512、以太網 10Base-T 和 100Base-TX、FlexRay、I2C、I2S、LIN、PS/2、Manchester、Modbus、SENT、SPI、UART （RS-232 / RS-422 / RS-485） 和 USB 1.1協議數據作為標準，更多協議正在開發中，未來可通過免費軟件升級獲得。

圖形格式以數據總線時序格式顯示解碼數據（十六進制、二進制、十進制或 ASCII），位于公共時間軸上的波形下方，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或信號完整性問題。

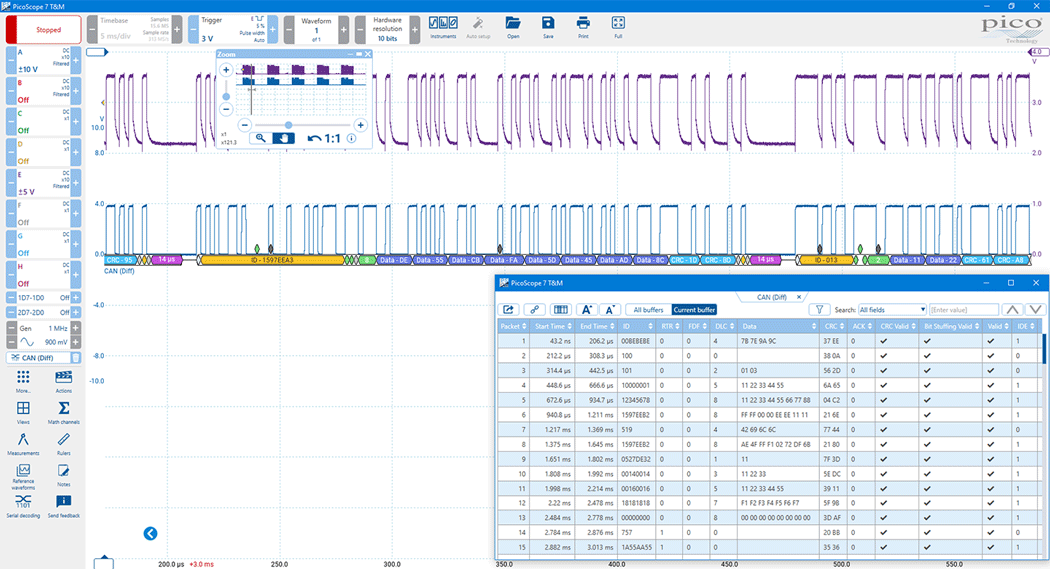

表格式顯示解碼幀的列表，包括數據以及所有標志和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指定屬性的幀。統計選項顯示有關物理層的更多詳細信息，例如幀時間和電壓電平。PicoScope 還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

單擊表格中的幀可縮放示波器顯示并顯示該幀的波形。

---

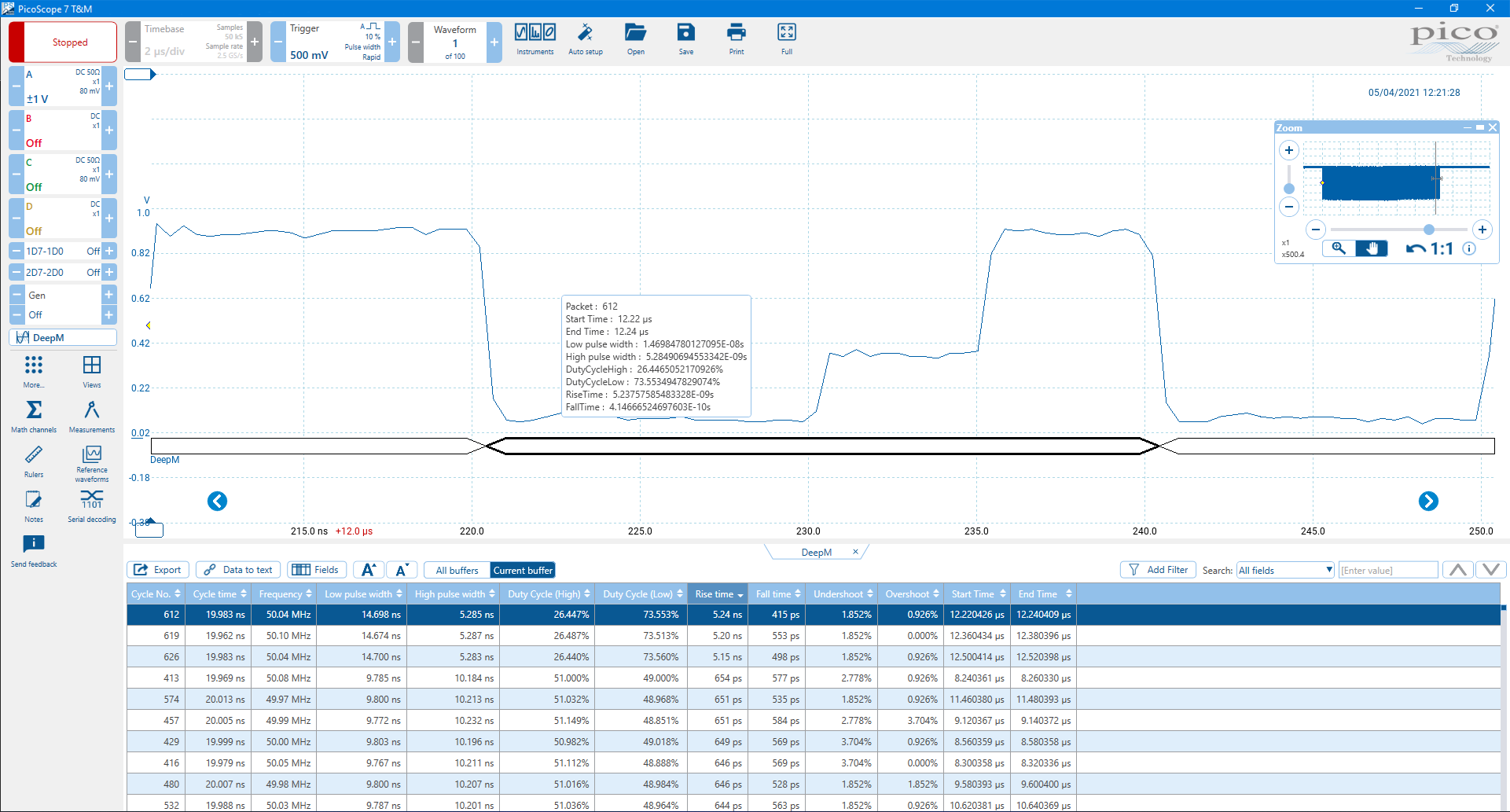

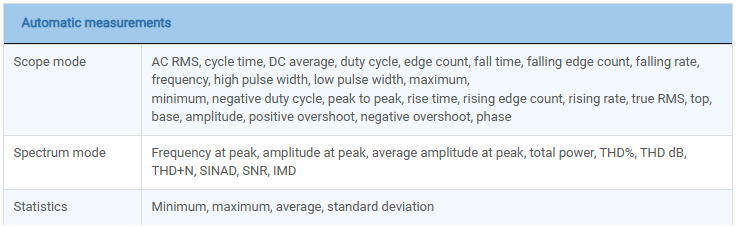

深度測量

一個波形，數百萬次測量

波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。

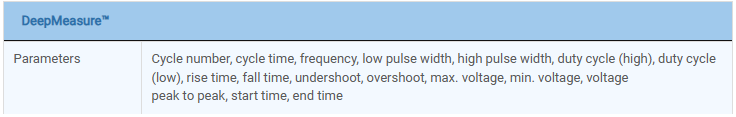

DeepMeasure可自動測量捕獲波形中每個周期的重要波形參數，例如脈沖寬度、上升時間和電壓。每次觸發采集可顯示多達 100 萬個周期，或在多個采集中組合顯示。結果可以很容易地進行排序、分析并與波形顯示相關聯，或導出為 CSV 文件或電子表格以供進一步分析。例如，將 DeepMeasure 與 PicoScope 的快速觸發模式結合使用，可捕獲 10,000 個脈沖并快速找到幅度最大或最小的脈沖，或者使用示波器的深度存儲器記錄一個波形的 100 萬個周期，并導出每個邊沿的上升時間進行統計分析。

---

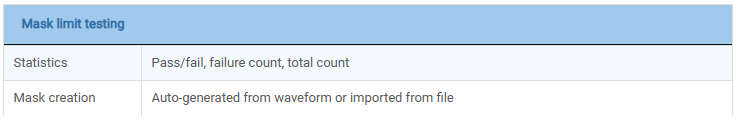

模板極限測試

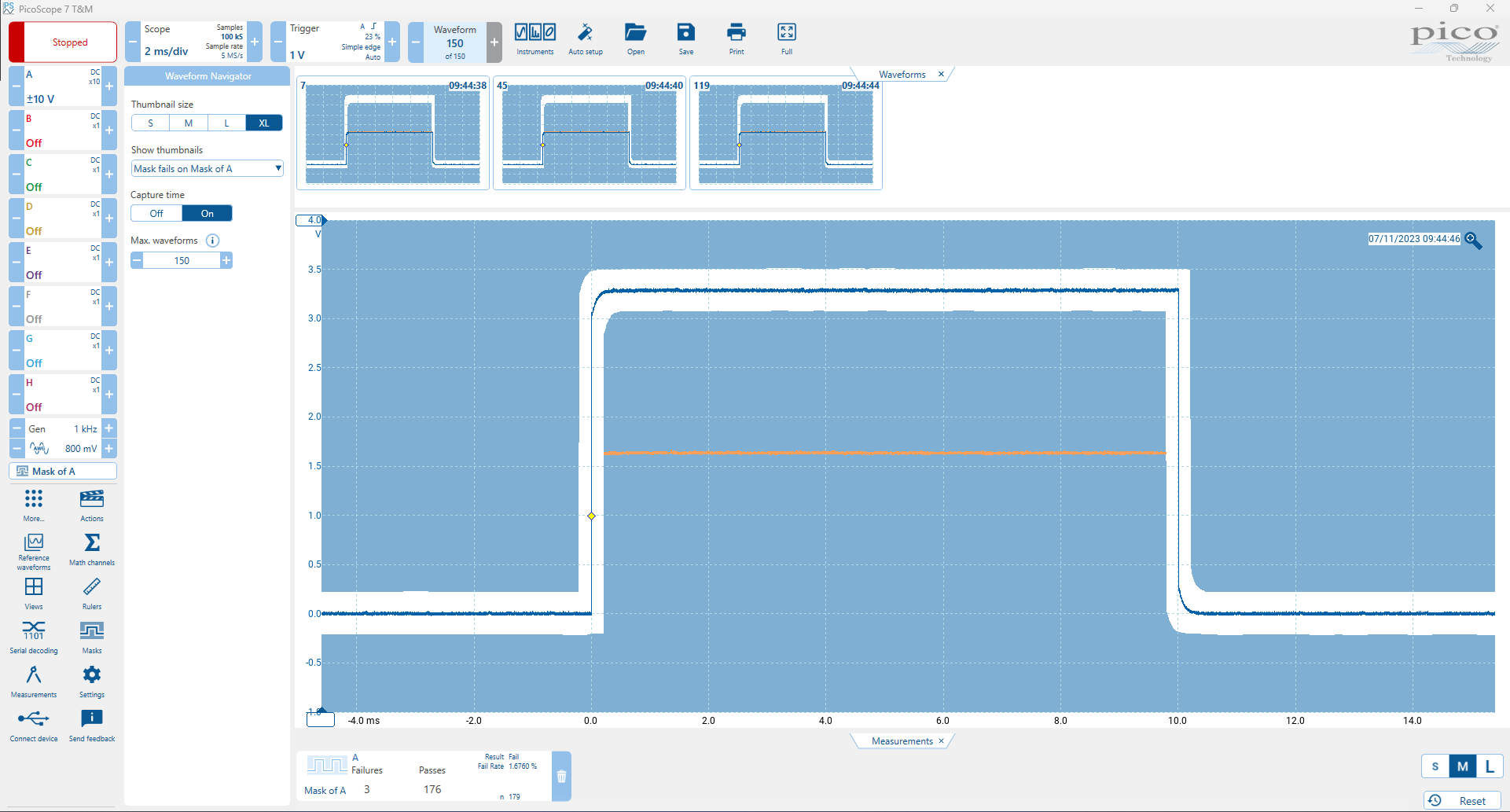

模板限值測試允許您將實時信號與已知良好的信號進行比較，專為生產和調試環境而設計。只需捕獲已知良好的信號，繪制（或讓 PicoScope 自動生成）模板，然后測量被測系統。PicoScope 將檢查模板違規并執行通過/失敗測試，捕獲間歇性毛刺，并可以在“測量”窗口中顯示故障計數和其他統計信息。

---

波形緩沖器和導航器

有沒有發現波形上的故障，但當你停止示波器時，它已經消失了？使用 PicoScope，您無需擔心丟失故障或其他瞬態事件。PicoScope 可以將最后一萬個示波器或頻譜波形存儲在其圓形波形緩沖區中。

緩沖區導航器提供了一種有效的波形導航和搜索方式，有效地讓您讓時間倒流。模板限制測試等工具也可用于掃描緩沖區中的每個波形，以查找模板違規。

---

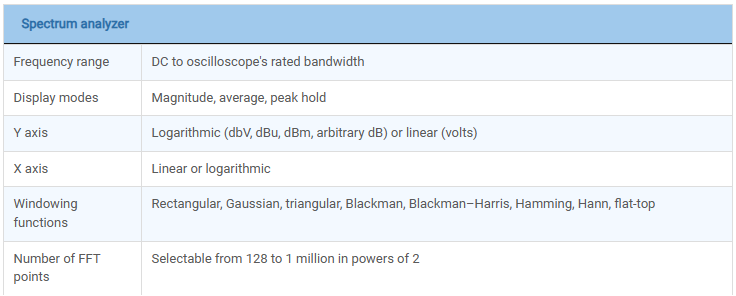

FFT頻譜分析儀

頻譜視圖繪制了幅度與頻率的關系圖，非常適合查找信號中的噪聲、串擾或失真。PicoScope 中的頻譜分析儀采用快速傅里葉變換 （FFT） 類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。PicoScope 的 FFT 具有高達 100 萬個點，具有出色的頻率分辨率和低本底噪聲。

只需單擊一個按鈕，您就可以使用儀器的全部帶寬來顯示活動通道的頻譜圖。通過全方位的設置，您可以控制頻段（FFT 箱）、窗口類型、縮放（包括對數/對數）和顯示模式（瞬時、平均或峰值保持）的數量。

您可以顯示多個頻譜視圖以及相同數據的示波器視圖。顯示屏上可以添加一整套自動頻域測量，包括 THD、THD+N、SNR、SINAD 和 IMD。模板極限測試可以應用于頻譜，您甚至可以將 AWG 和頻譜模式一起使用來執行掃描標量網絡分析。

---

警報

PicoScope 可以編程為在發生某些事件時執行操作。

可以觸發警報的事件包括掩碼限制失敗、觸發事件和緩沖區已滿。

PicoScope 可以執行的操作包括保存文件、播放聲音、執行程序以及觸發信號發生器或 AWG。

警報與模板極限測試相結合，有助于創建功能強大且省時的波形監測工具。捕獲已知良好的信號，在其周圍自動生成一個模板，然后使用警報自動保存任何不符合規格的波形（帶有時間/日期戳）。

---

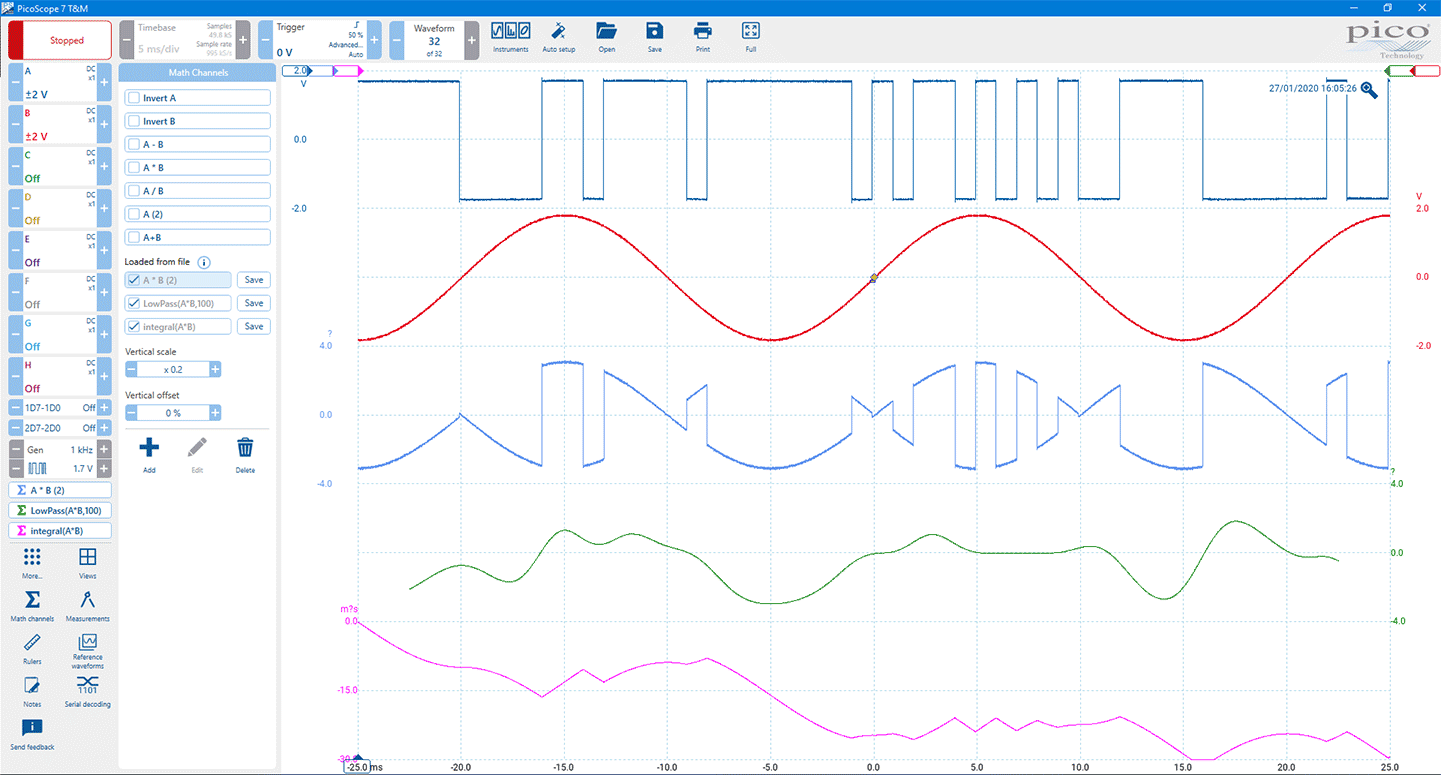

數學通道和濾波器

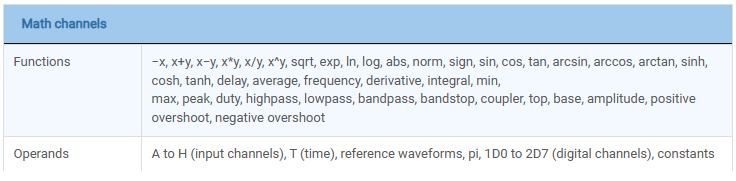

使用 PicoScope 軟件，您可以選擇簡單的函數，例如加法和反演，或打開方程編輯器以創建涉及濾波器（低通、高通、帶通和帶阻濾波器）、三角函數、指數、對數、統計、積分和導數的復雜函數。

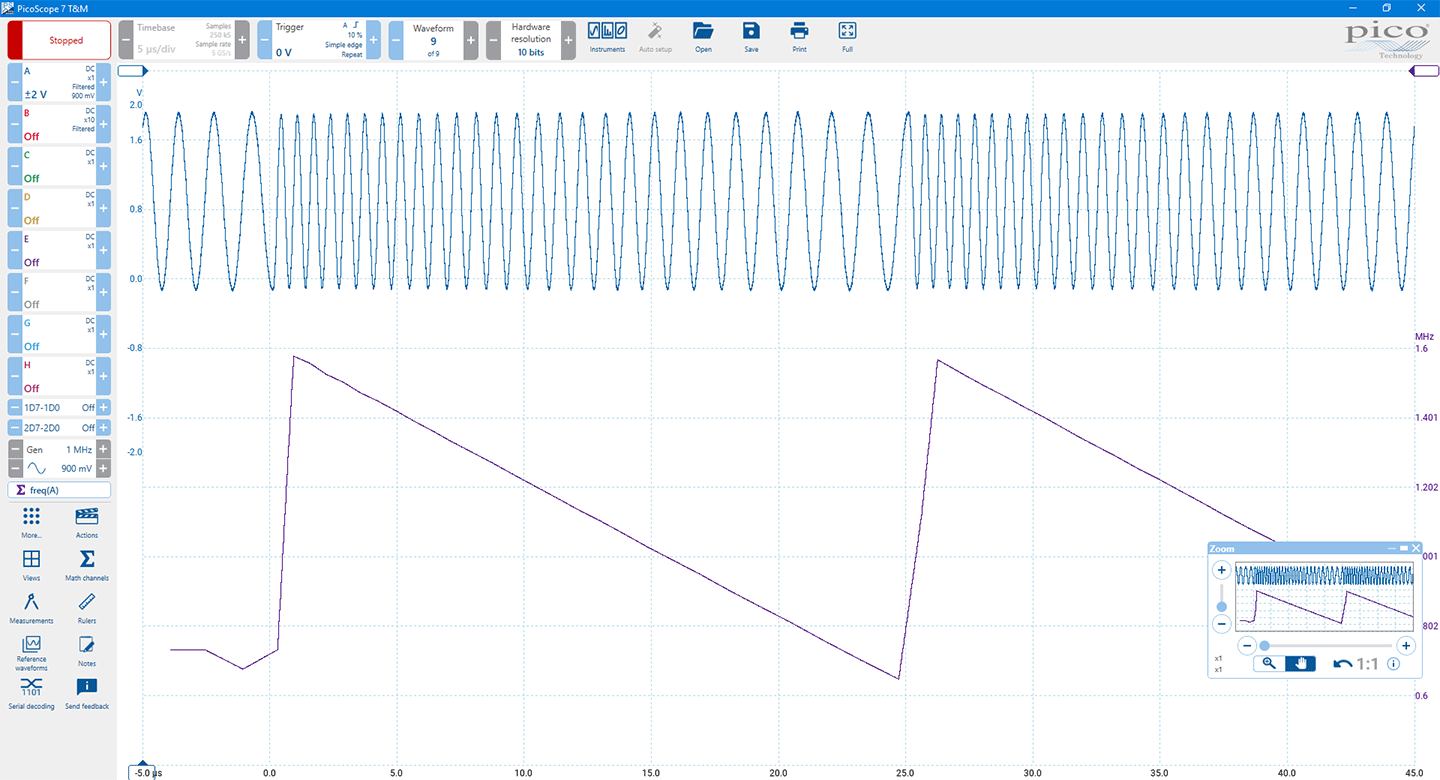

在每個示波器視圖中最多顯示 8 個實數通道或計算通道。如果空間不足，只需打開另一個范圍視圖并添加更多內容即可。您還可以使用數學通道來揭示復雜信號中的新細節，例如繪制信號隨時間變化的占空比或頻率。

---

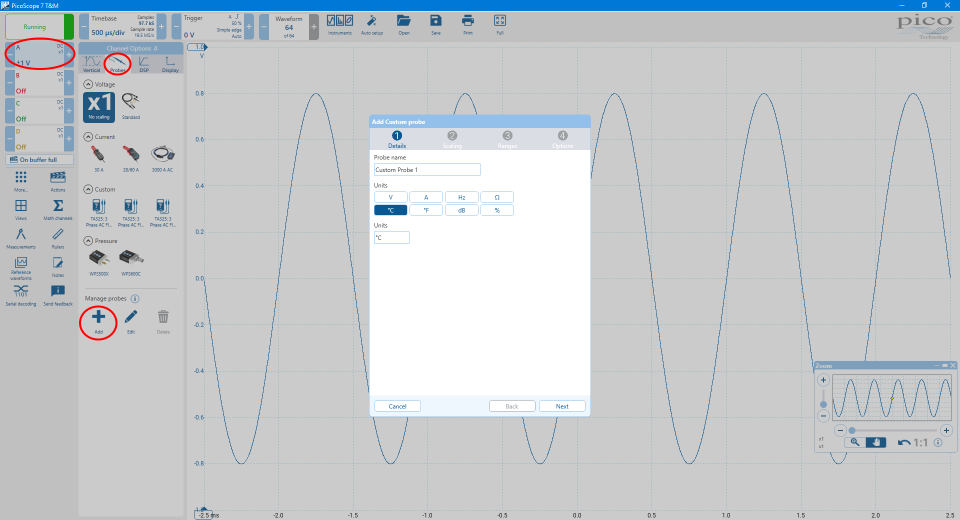

PicoScope 示波器軟件中的自定義探頭

自定義探頭功能允許您校正連接到示波器的探頭、傳感器或探頭中的增益、衰減、偏移和非線性。這可用于縮放電流探頭的輸出，使其正確顯示安培數。更高級的用途是使用表格查找功能縮放非線性溫度傳感器的輸出。

包括標準 Pico 提供的示波器探頭和電流箝位的定義。用戶創建的探針可以保存以備后用。
