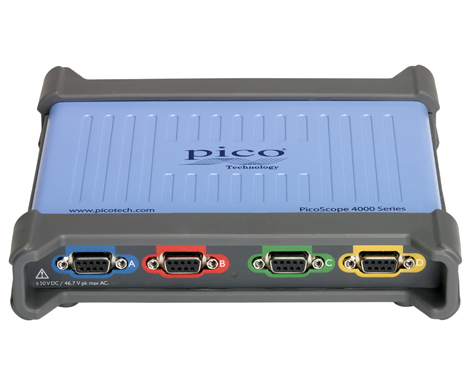

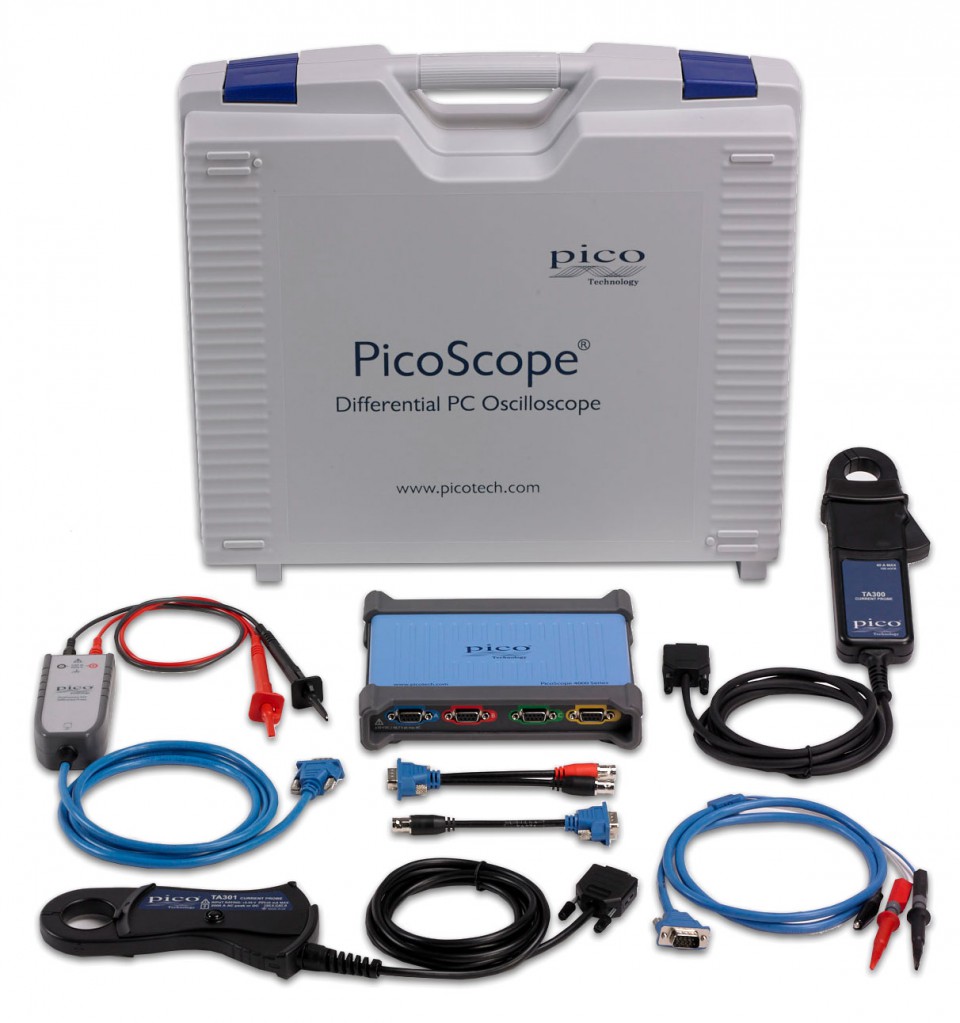

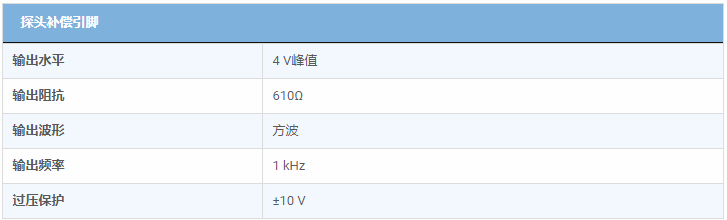

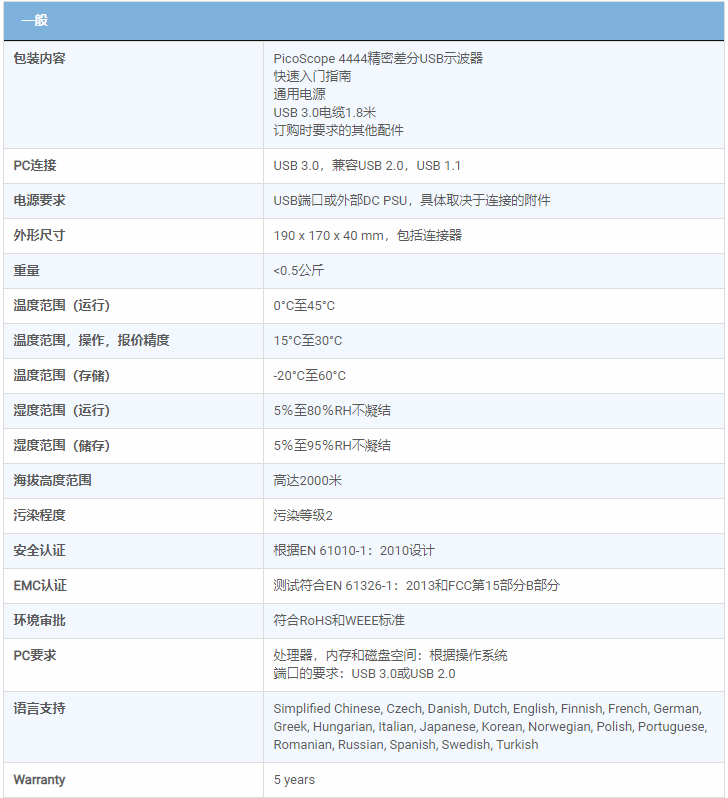

PicoScope4444高分辨差分示波器

高分辨率差分示波器

請聯系客服報價
查看產品手冊

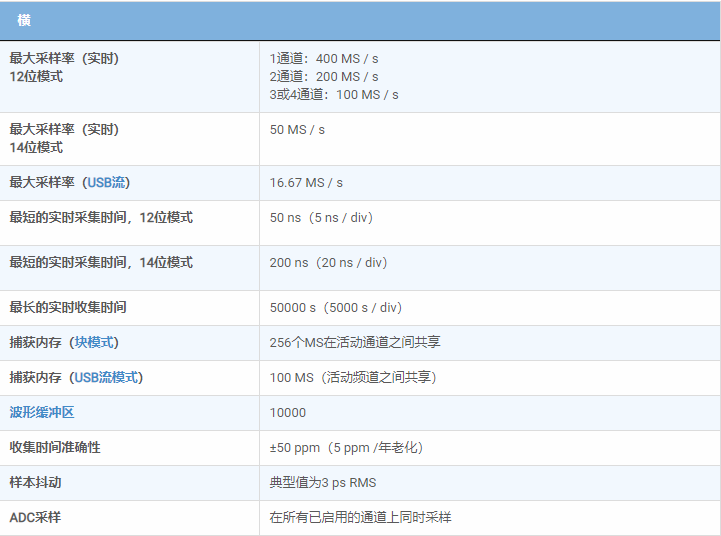

通道： 4
帶寬： 20MHz
最大采樣： 400MS/s

PicoScope4444不僅僅適用于差分測量，它的功能更甚于一臺具備優越差分測量通用示波器。 PicoScope軟件提供了諸如串行總線解碼，模板測量容限試通道運算，軟件提供了諸如串行總線解碼、模板測量、容限測試、通道運算及自動測算等諸多免費功能。

主要特點

·4個全差分高阻輸入

·20 MHz帶寬

·靈活的12位和14位分辨率

·256 MS深存儲器

·拒絕共模噪聲

·智能探頭和夾具的接口

·低壓探頭，毫伏至50 V

·1000 V CAT III探頭，適用于高壓應用

高端示波器

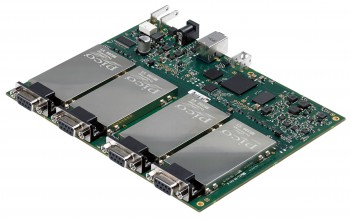

每個PicoScope 4444的核心都是先進的示波器，可提供您所期望的一切，包括：

·10 000波形循環緩沖區

·每秒高達100 000個波形更新速率

·面罩極限測試

·高級數學和過濾

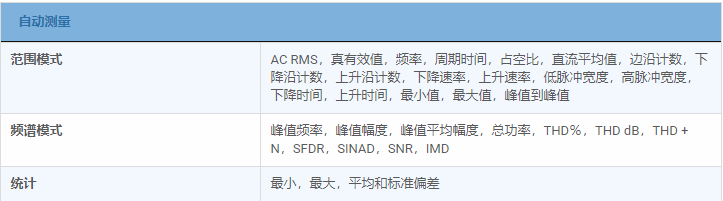

·有統計數據的測量

·高級數字觸發

·USB 3.0已連接并已通電

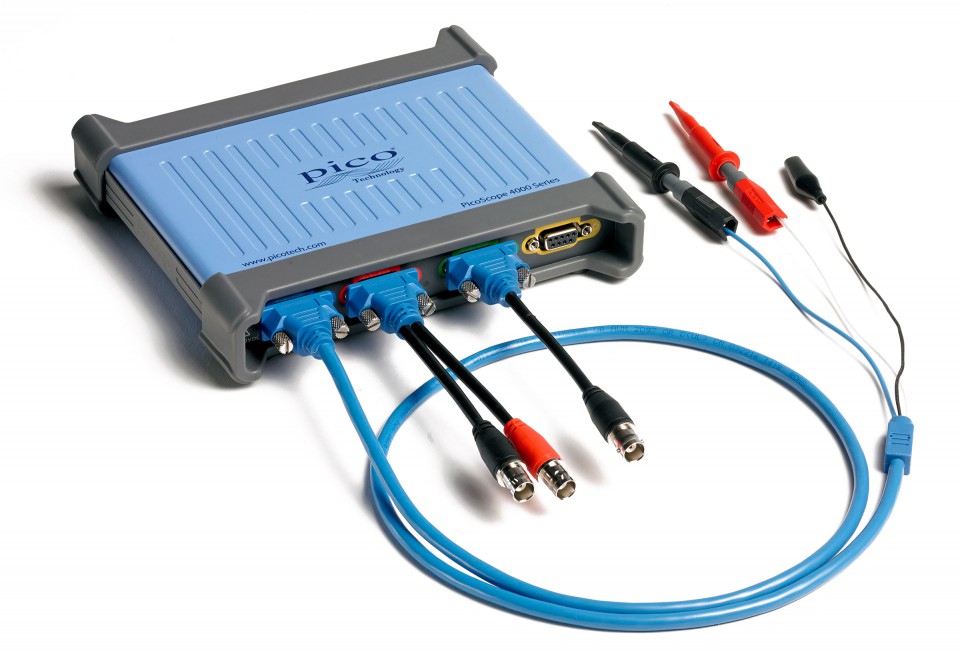

智能差分輸入

使用傳統的示波器探頭，可在高阻抗輸入和低阻抗接地之間進行單端測量。

使用差分示波器，可以在兩個高阻抗輸入之間進行測量，從而可以在兩端都沒有接地的元件和測試點之間進行測量。差分輸入還會抑制共模噪聲：拒絕在兩個高阻抗輸入上均等地拾取的噪聲

PicoScope 4444上的四個輸入通道中的每一個都具有智能探頭接口，可檢測并識別兼容的探頭，并在必要時為其供電。每個通道都可以有自己選擇的電壓或電流探頭。

非衰減探頭可對信號進行高分辨率，低噪聲測量，范圍從毫伏到±50 V.衰減探頭可測量高達1000 V CAT III的信號。電流探頭可用于高達2000 A的電流。

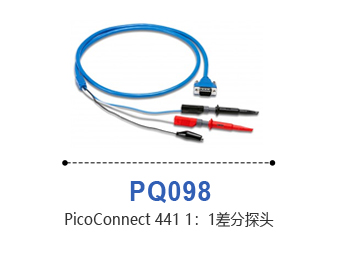

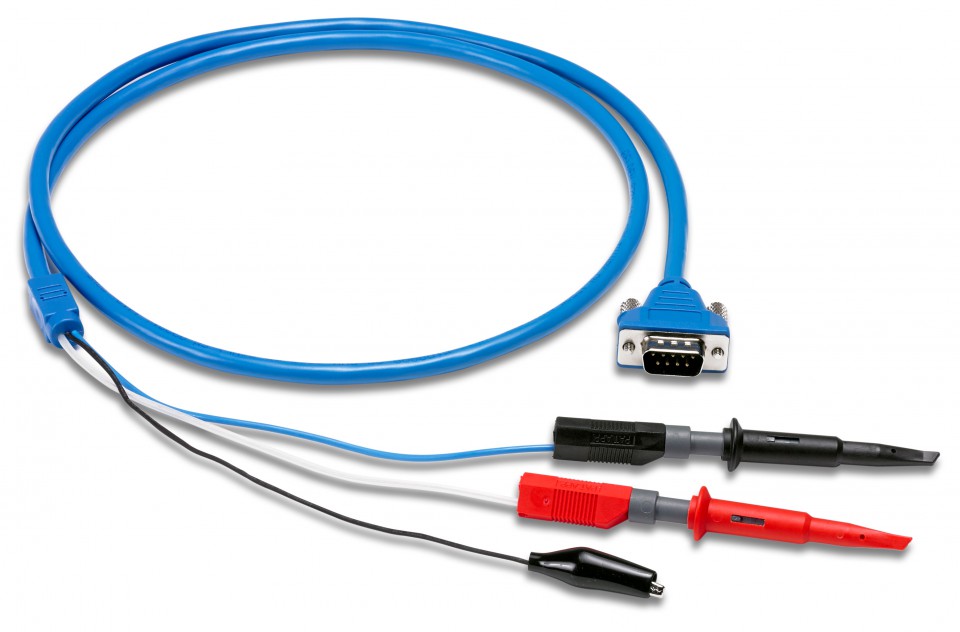

PicoConnect 441：從毫伏到±50 V的測量

PicoConnect 441差分電壓探頭適用于高達±50 V的電壓（對于更高的電壓，請參見PicoConnect 442）。探頭配有符合工業標準的4 mm連接器，并配有可拆卸的彈簧鉤探針尖端。其他4毫米附件，如萬用表探針和鱷魚夾也可單獨購買。

除了測量非接地電壓信號外，差分輸入也非常適合測量通過檢測電阻的電流。由于兩側都不需要接地，因此可以進行高側測量。靈敏的輸入范圍，高分辨率和快速采樣是測量電池供電和物聯網設備中快速變化電流的理想選擇。

高阻抗，高分辨率輸入也適用于生物和科學研究，因為它們允許在存在共模噪聲的情況下測量低電平毫伏信號（2 mV / div，12位），而無需昂貴差分前置放大器或差分示波器探頭。探頭采用雙軸電纜（雙絞線內導體和外屏蔽）構成，以確保高共模抑制比（CMRR）。電纜的外屏可以可選地連接到信號地，以改善對共模電壓和電流的抑制。

PicoConnect 441探頭也非常適用于在單個通道上測量差分信號源，如CAN總線和平衡音頻，并可用于直接測量橋式傳感器，如稱重傳感器和壓力傳感器。

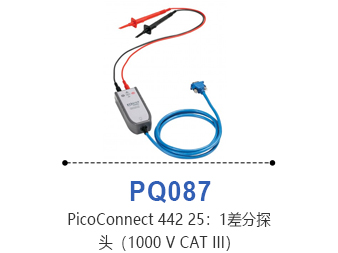

PicoConnect 442：1000 V CAT III探頭

PicoConnect 442是一個衰減差分電壓探頭，可將輸入范圍增加到1000 V，從而可以安全，經濟地測量單相，三相和其他信號，例如電機驅動器和逆變器中的信號。

PicoConnect 442探頭無需電源或電池。這使其成為電源質量測量和其他長期測量的理想選擇。

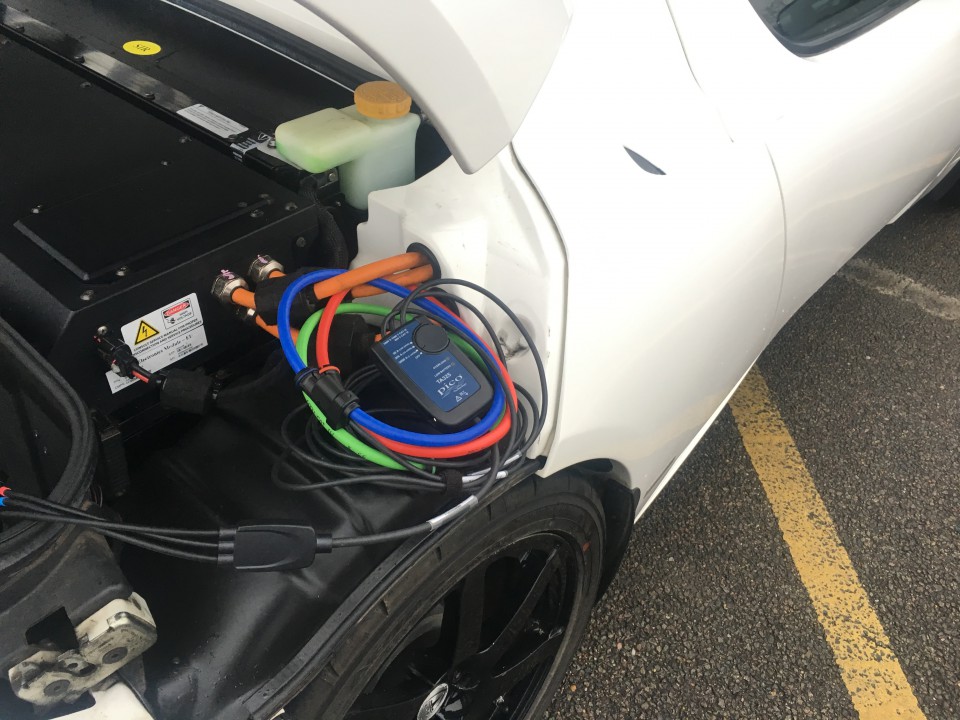

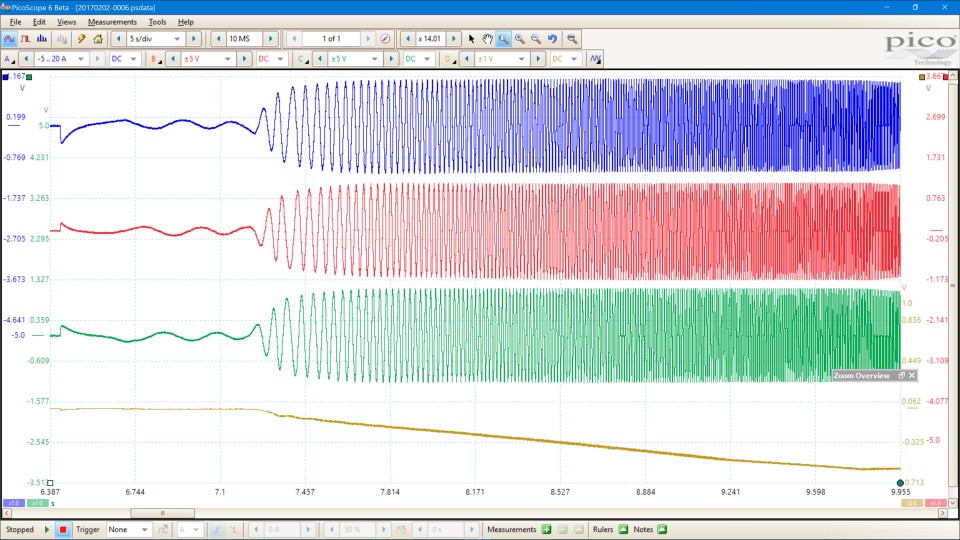

PicoScope 4444的差分輸入允許每個通道測量具有不同共模電壓的信號。例如，考慮電動車輛中的電池組。您可以使用一個通道設置為±500 V的輸入范圍來測量整個電池組，同時將其他通道設置為±5 V以測量單個電池。這種安排允許您利用示波器的全分辨率。

三個電流探頭，帶智能探頭接口

Pico D9接口提供三種不同的電流探頭。TA300和TA301使用霍爾效應測量交流和直流電流，無需直接連接電纜，TA368使用Rogowski原理進行僅交流測量。智能探頭接口為探頭供電，因此無需電池。這也意味著當您連接任一探頭時，P??icoScope軟件會識別它并將示波器配置為以安培為單位讀取。

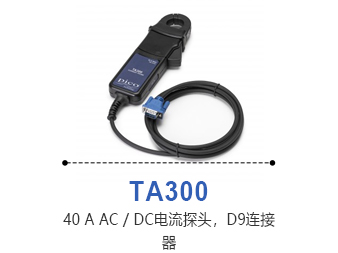

TA300電流探頭是一個40 A探頭，適用于測量DC至100 kHz的信號。它是一種用于較小電流的精密探頭，可以分辨到幾毫安。

了解有關TA300 40 A AC / DC電流探頭的更多信息

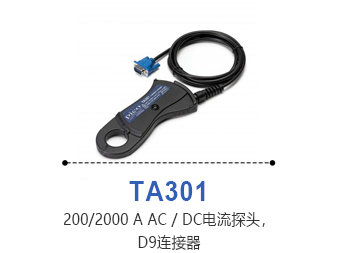

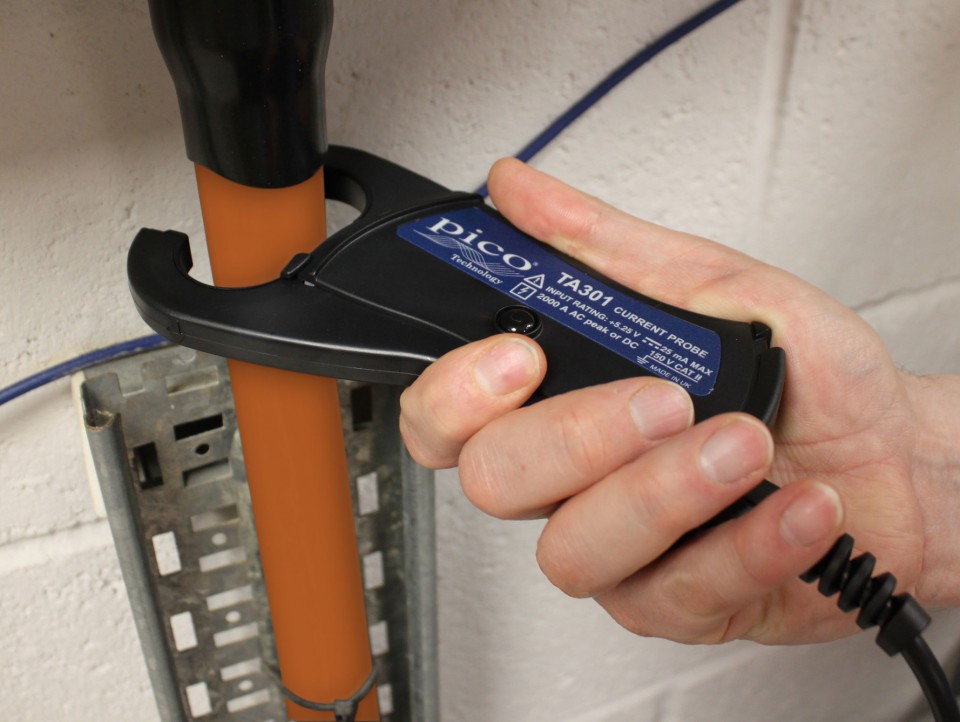

TA301電流探頭是一個開關范圍200/2000 A探頭，適用于測量DC至20 kHz帶寬的信號。

了解有關TA301 2000 A AC / DC電流探頭的更多信息

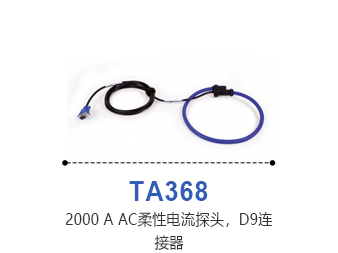

TA368電流探頭是單量程2000 A AC探頭，適用于測量DC至20 kHz以上的信號，并且由于探頭的額定電壓為1000 V CAT III，因此非常適合進行電源電流測量。

了解有關TA368 2000 A交流電流探頭的更多信息

除上述探頭外，Pico還提供各種帶BNC連接器的交流和直流電流鉗，可通過TA271 D9至BNC適配器連接到PicoScope 4444 。

功能強大，攜帶方便

只需加載軟件，插入USB線，即可在幾分鐘內啟動并運行。節省和打印非常簡單：PicoScope用戶可以將報告中的波形復制視為理所當然。

在工作臺上，PicoScope節省了寶貴的空間，可以放置在被測單元的正下方。

筆記本電腦用戶受益更多：無需電源，您現在可以隨身攜帶示波器隨身攜帶筆記本電腦包。非常適合移動中的工程師。

憑借我們的示波器，價格中包含了串行解碼，模板限制測試，高級數學通道和分段存儲器等高端功能

為了保護您的投資，可以更新范圍內的PC軟件和固件。Pico擁有26年的歷史，通過軟件下載免費提供新功能。我們年復一年兌現我們對未來改進的承諾。

我們產品的用戶通過成為終身客戶來獎勵我們，并經常向我們的同事推薦我們。

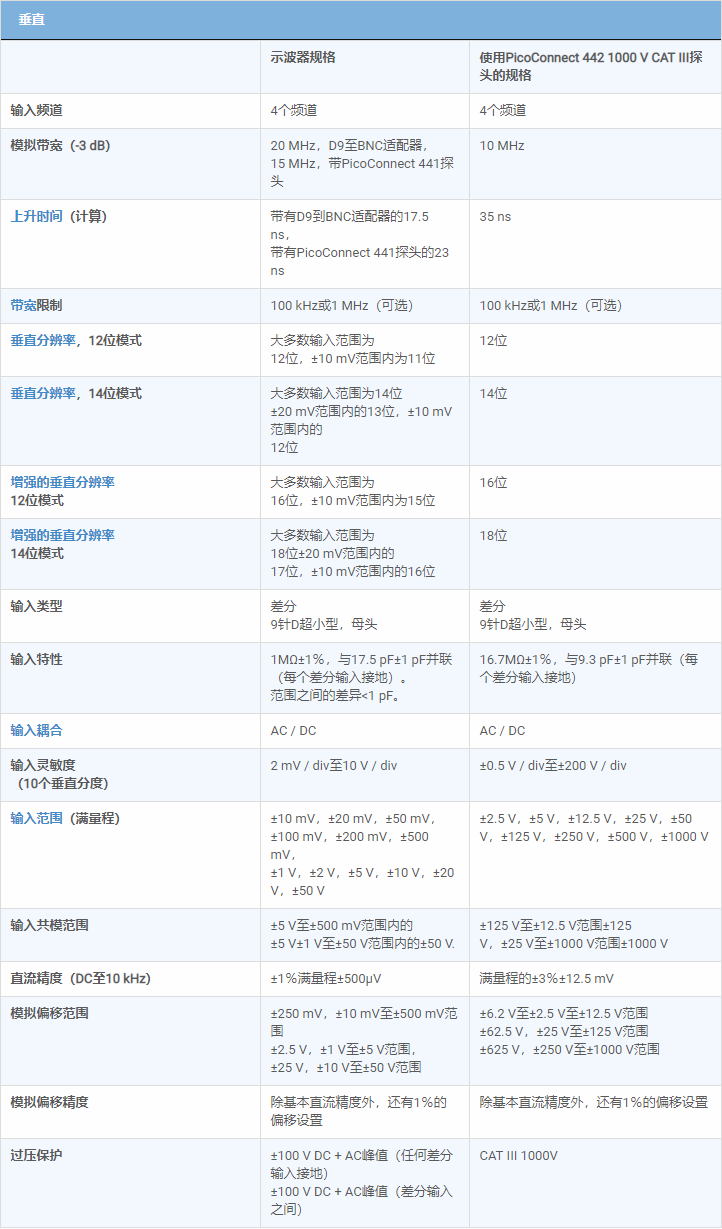

高分辨率的真差分測量

PicoScope 4444的四個輸入允許您進行真正的差分測量。滿量程的最大輸入范圍為±50 V（使用PicoConnect 442探頭為±1000 V CAT III），最大共模范圍也為±50 V（使用PicoConnect 442探頭時為±1000 V）。您可以將示波器設置為以12或14位分辨率進行測量，遠遠優于許多示波器的典型8位分辨率。深度捕獲存儲器（活動通道共享高達2.56億個樣本）是另一個優勢，允許您在不降低采樣率的情況下執行長捕獲。

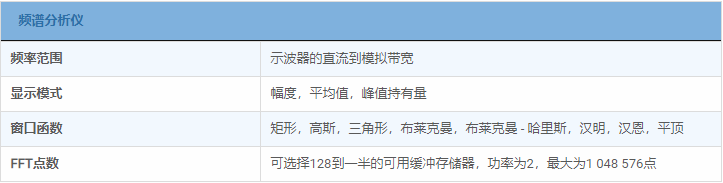

FFT頻譜分析儀

頻譜視圖根據頻率繪制幅度，非常適合查找信號中的噪聲，串擾或失真。PicoScope中的頻譜分析儀采用快速傅立葉變換（FFT）類型，與傳統的掃描頻譜分析儀不同，它可以顯示單個非重復波形的頻譜。

全范圍的設置使您可以控制頻譜帶（FFT頻段），窗口類型，縮放（包括對數/對數）和顯示模式（瞬時，平均或峰值保持）的數量。

您可以顯示多個頻譜視圖以及相同數據的示波器視圖。可以在顯示器上添加一套全面的自動頻域測量，包括THD，THD + N，SNR，SINAD和IMD。掩模極限測試可應用于光譜，您甚至可以一起使用AWG和光譜模式執行掃描標量網絡分析。

高分辨率提供64倍的細節

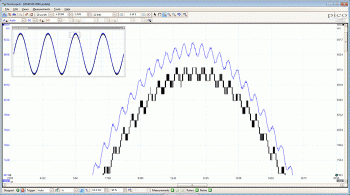

PicoScope 4444可以高達400 MS / s的速度采樣，具有12位高分辨率。這是傳統8位示波器的16倍垂直分辨率（4096垂直水平與256）。該示例顯示了如何使用12位示波器（藍色跡線）放大以顯示在8位示波器上看不到的信號細節（黑色跡線）。

PicoScope 4444硬件也可以切換到14位模式（最大采樣率降至50 MS / s），提供比傳統8位示波器高64倍的垂直分辨率。該模式下的ADC是一個14位閃存轉換器，使您能夠在科學和電池測試應用中捕獲極其精細的細節。

一旦您在高分辨率PC監視器上看到高分辨率波形，您再也不會想要使用傳統的臺式示波器及其小型顯示器。

除了改進的示波器軌跡，高分辨率在執行頻譜分析時也具有很大的優勢，在8位示波器上提供額外的20 dB動態范圍。以前隱藏在本底噪聲中的信號現在清晰可見，頻譜成為追蹤噪聲原因的有力工具。

深存儲示波器

PicoScope 4444示波器具有2.56億個樣本的巨大緩沖存儲器 - 比基于PC或傳統臺式設計的競爭范圍大許多倍。

深存儲器具有以下幾個優點：在長時間基礎上快速采樣，時基縮放和內存分段，以便您捕獲一系列事件。深存儲示波器也是串行解碼應用的理想選擇，因為它們可以捕獲數千幀數據。

使用深存儲器時，大多數具有大緩沖區的其他范圍會變慢，因此您必須手動調整緩沖區大小以適合每個應用程序。您不必為PicoScope深存儲示波器擔心這一點，因為硬件加速可確保您在全速顯示時始終可以使用深存儲器。

DeepMeasure TM

一個波形，數百萬次測量。波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。 DeepMeasure通過每次觸發采集，在多達一百萬個波形周期內自動測量重要波形參數。結果可以很容易地分類，分析并與波形顯示相關聯。

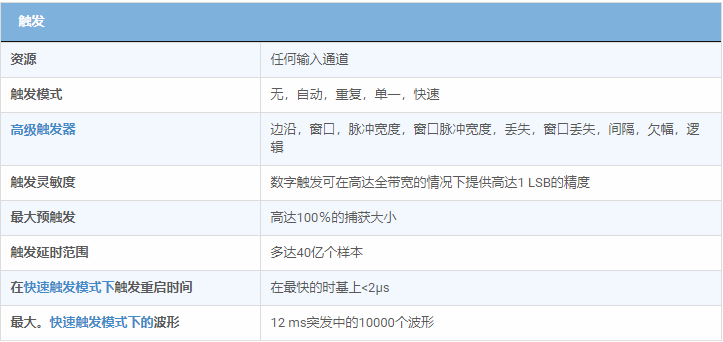

數字觸發

大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。

1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此。可以高精度和高分辨率設置觸發電平和遲滯。

數字觸發提供的減少的重新延遲以及分段存儲器允許捕獲以快速順序發生的事件。在我們的許多產品中，快速觸發可以每微秒捕獲一個新的波形，直到緩沖區滿了。

硬件加速引擎（HAL3）

啟用深存儲器時，有些示波器會很困難; 屏幕更新速度變慢，控件變得無法響應。PicoScope 4444通過在示波器內部使用專用硬件加速引擎來避免此限制。其并行設計有效地創建了要在PC屏幕上顯示的波形圖像。PicoScope示波器比競爭對手的示波器（基于PC和示波器）更好地管理深存儲器。

PicoScope 4444配備第三代硬件加速（HAL3）。這加快了示波器操作的范圍，例如允許每秒超過100 000個波形的波形更新速率以及分段存儲器/快速觸發模式。硬件加速引擎可確保消除對USB連接或PC處理器性能成為瓶頸的任何擔憂。

每秒100 000個波形

評估示波器性能時要了解的重要規格是波形更新速率，表示為每秒波形。雖然采樣率表示示波器在一個波形或周期內對輸入信號進行采樣的頻率，但波形捕獲率是指示波器采集波形的速度。

具有高波形捕獲率的示波器可以更好地直觀地了解信號行為，并顯著提高示波器快速捕獲瞬態異常（例如抖動，欠幅脈沖和毛刺）的可能性 - 您可能甚至不知道這些異常存在。

PicoScope 4444示波器使用硬件加速，每秒可實現高達100 000個波形。

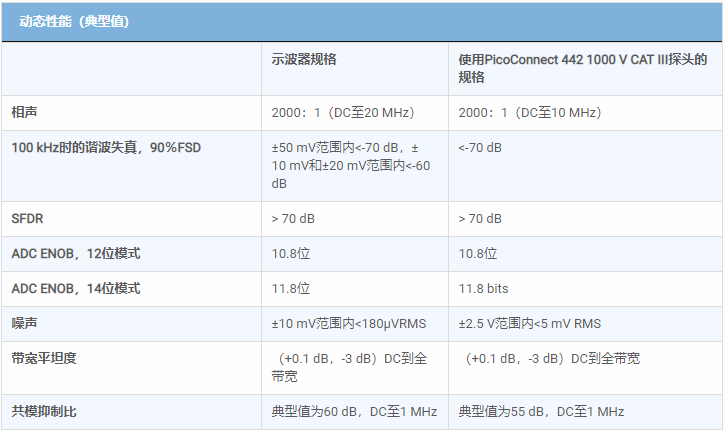

信號完整性

大多數示波器都是以低廉的價格建造的。PicoScopes符合規范。

精心的前端設計和屏蔽可降低噪音，串擾和諧波失真。多年的示波器設計經驗可以從改善帶寬平坦度和低失真中看出。

我們為產品的動態性能感到自豪，并詳細公布我們的規格。結果很簡單：當您探測電路時，您可以信任您在屏幕上看到的波形。

PicoScope = PC示波器正確完成。

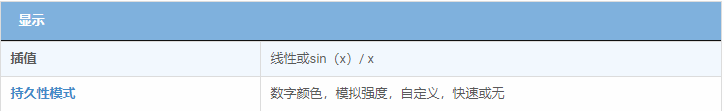

高清顯示

使用PicoScope和臺式示波器之間最大的區別之一是顯示器。在筆記本電腦或PC顯示器上觀看波形幾分鐘后，您將不想再回到臺式機的小型，混亂的低分辨率顯示器上。

PicoScope軟件幾乎將所有顯示區域都集中在波形上。這可確保一次看到最大數據量。

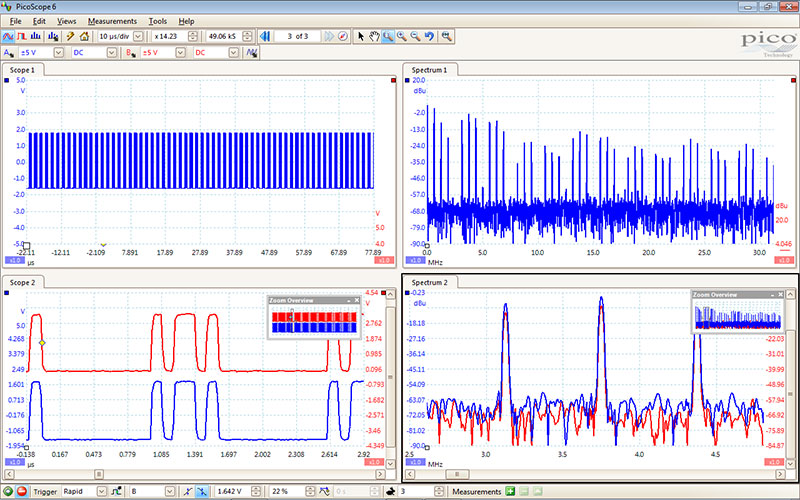

通過可用的大顯示區域，您還可以創建可自定義的分屏顯示，并同時查看同一信號的多個通道或不同視圖。如示例所示，該軟件甚至可以同時顯示多個示波器和頻譜分析儀跡線。此外，所示的每個波形都可以使用單獨的縮放，平移和濾波器設置，以獲得最大的靈

PicoScope軟件可通過鼠標，觸摸屏或鍵盤快捷鍵進行控制

串行總線解碼和協議分析

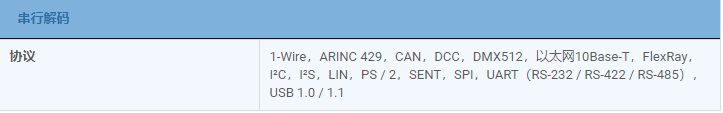

PicoScope可以解碼1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太網10Base-T，FlexRay，I2C，I2S，LIN，MODBUS，PS / 2，SENT，SPI，UART（RS-232 / RS） -422 / RS-485）和USB 1.1協議數據作為標準配置，更多協議正在開發中，未來可通過免費軟件升級獲得。

圖形格式以數據總線時序格式顯示解碼數據（十六進制，二進制，十進制或ASCII），公共時間軸上的波形下方，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或信號完整性問題

表格格式顯示了已解碼幀的列表，包括數據和所有標志和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指定屬性的幀。統計選項顯示有關物理層的更多詳細信息，例如幀時間和電壓電平。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

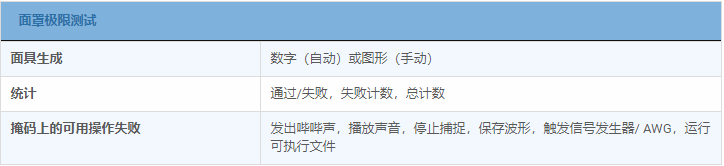

面罩極限測試

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

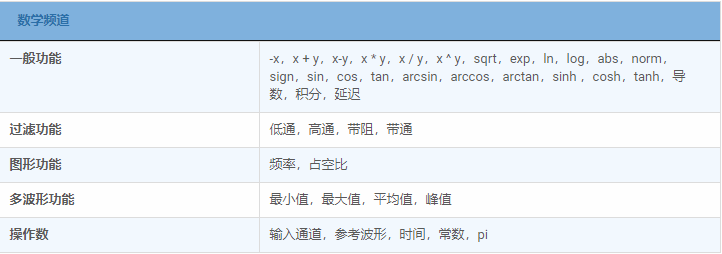

數學通道和過濾器

在許多示波器上，波形數學只意味著簡單的計算，例如A + B.使用PicoScope，它意味著更多，更多。

使用PicoScope 6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。

波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。

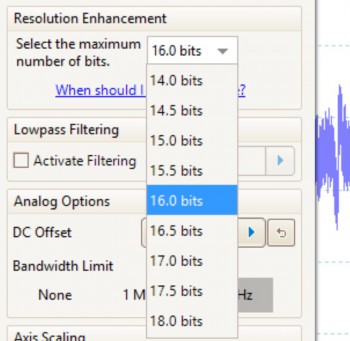

分辨率增強

分辨率增強是一種軟件技術，用于以高頻細節為代價提高示波器的有效垂直分辨率。它有助于解決小信號細節和減少不必要的噪聲。與波形平均不同，它可用于單次信號。

分辨率增強可與靈活的分辨率（為您提供12位和14位硬件分辨率選項）結合使用，以實現更高的有效分辨率。

PicoScope示波器軟件中的定制探頭

自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。這可用于縮放電流探頭的輸出，以便正確顯示安培。更高級的用途是使用表查找功能來縮放非線性溫度傳感器的輸出。

包括標準Pico提供的示波器探頭和電流鉗的定義。可以保存用戶創建的探針以供以后使用。

參考波形

使用PicoScope，您可以顯示存儲的波形和實時曲線。您可以將所有相同的功能應用于參考波形，就像實時波形一樣，例如自動和手動測量，縮放和偏移，以及導出到文件。參考波形對于生產測試和診斷特別有用，它們允許您將來自被測設備的波形與已知良好波形進行比較。

您還可以相對于實時波形數據移動參考波形的時基：單擊y軸底部的顏色編碼軸控制按鈕作為參考波形，并調整標記為“延遲”的框。

警報

可以對PicoScope進行編程，以便在發生特定事件時執行操作。
可觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。
PicoScope可以執行的操作包括保存文件，播放聲音或執行程序。
報警與掩模極限測試相結合，有助于快速驗證電子系統設計中的信號質量。

高速數據采集和數字化

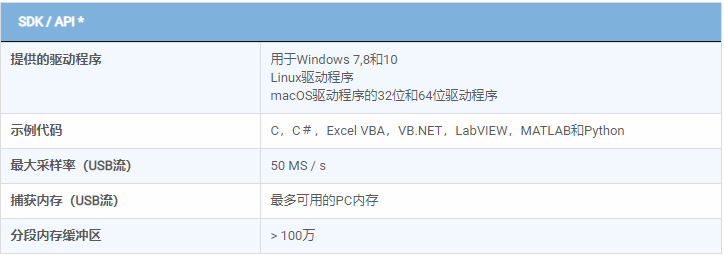

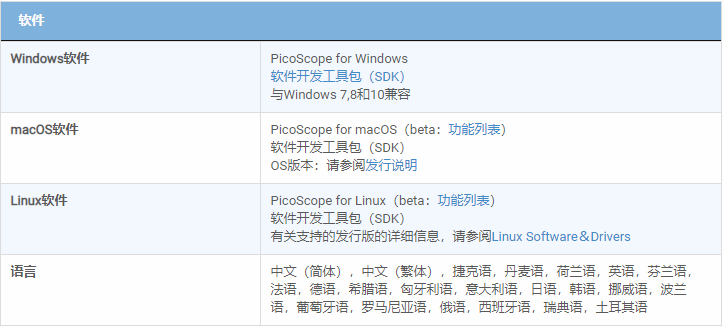

軟件開發工具包（SDK）允許您編寫自己的軟件，并包含Microsoft Windows，macOS和Linux的驅動程序（包括Raspberry Pi的測試版）。

示例代碼顯示了如何與第三方軟件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）進行交互。

這些驅動程序支持USB數據流，這種模式可通過USB直接捕獲無間隙連續數據到PC的RAM或硬盤，速率高達125 MS / s，捕獲大小僅受可用PC存儲的限制。流模式下的采樣率取決于PC規格和應用程序加載。

強大的工具提供了更多的選擇

您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。

例如，快速觸發模式允許您在幾毫秒內收集10 000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

PicoScope 4444差分示波器示例應用

有許多測量應用可以從差分示波器中受益。下面列出了幾個例子。

三相負載測量和平衡

優良作法是確保階段平衡。使用PicoScope 4444和四個TA300電流探頭捕獲所示波形。探頭由示波器識別和供電，使其成為負載平衡的短期和長期監控的理想選擇。

由紅色跡線表示的相位比其他兩個電流的電流大約多17％。在中性線（底部跡線）中流動的電流中可以看到這種效果。

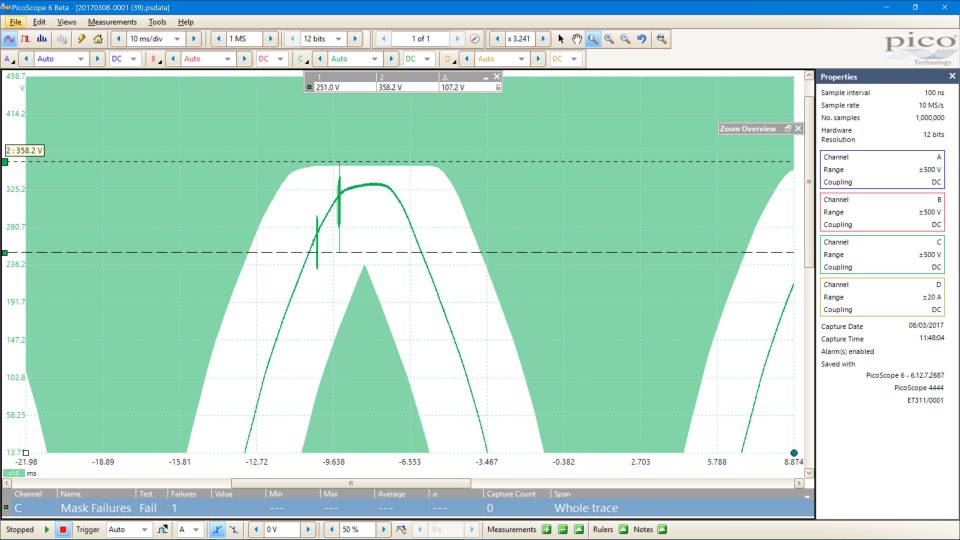

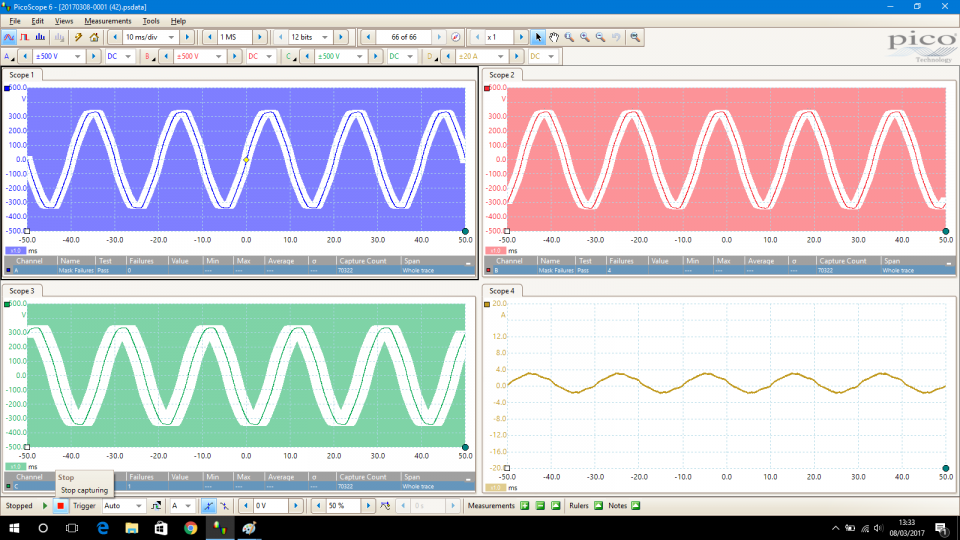

電能質量 - 尖峰，噪音，驟降和中斷

主電源的干擾可能導致各種問題，從計算機崩潰到更極端的情況，設備損壞。

PicoScope 4444是長期監測單相和三相系統的理想選擇，可以發現和記錄標準的任何變化。

反向波形顯示三相電源的電壓（加上中性點返回電流）。如果電壓波形穿過陰影區域，則警報功能會發出蜂鳴聲并存儲波形以供日后查看。

在長時基上，PicoScope會自動切換到流模式，使您可以獲取不受示波器捕獲存儲器大小限制的長記錄。

測試可以運行數天甚至數周，由此產生的高分辨率波形有助于確定電源質量是否是一個因素。

保存的問題波形的時間戳通常有助于確定問題是內部的（可能是設備故障的早期指示），外部但是本地（例如附近的工廠）或發電問題。

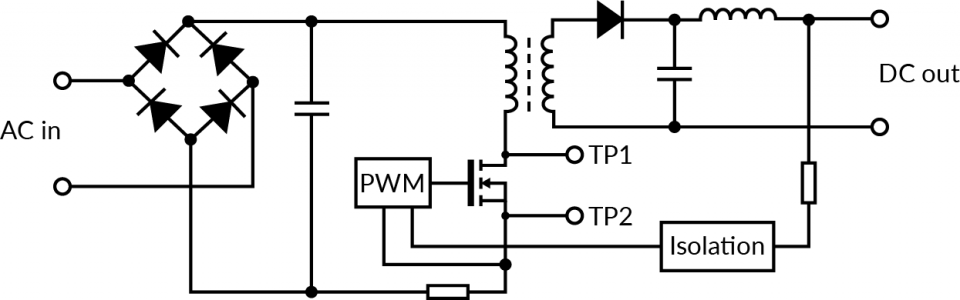

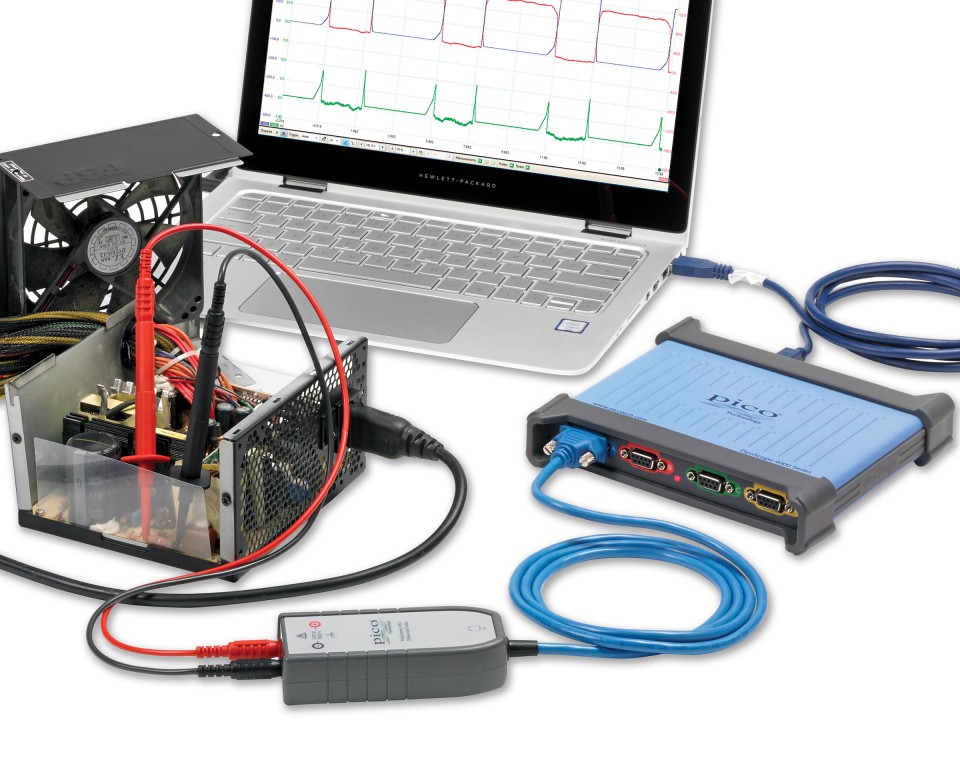

開關電源設計

眾所周知，開關模式電源很難使用接地輸入示波器進行故障排除和表征，因為大部分電路都是浮動或電氣隔離的，并且通常處于電源電壓水平。

PicoScope 4444差分輸入使您可以放心地探測電路和元件，而無需擔心將浮動電壓短路接地。

高分辨率和垂直變焦功能可以對高壓節點上的小電壓差進行可視化和測量。例如，您可以查看高速柵極驅動器和電流檢測電阻器之間的電壓，沒有共用接地連接會導致短路。一系列電壓和電流探頭可以在電源的所有階段顯示功率波形。

測量差分信號

差分信號具有更高的抗噪性，并且可以比單端信號傳輸更長的距離。從平衡音頻到串行數據通信的各種應用都可以通過差分輸入示波器進行測量。

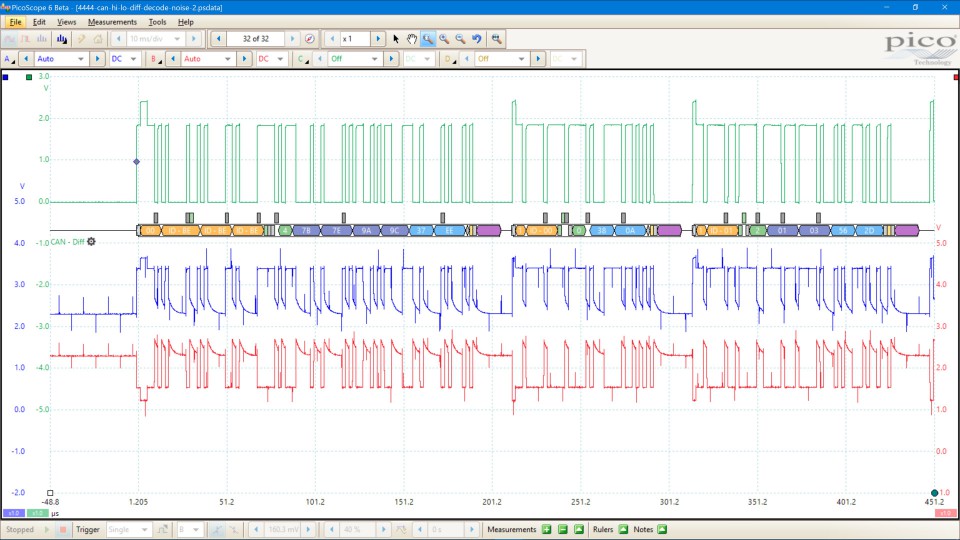

在所示的示例中，我們捕獲了汽車CAN總線波形。CAN總線使用差分信號來幫助承受發動機艙內的高水平電噪聲。藍色和紅色跡線分別顯示CAN低和CAN高。綠色跡線是CAN高低的差分測量值，然后進行解碼以顯示包含的數據。

使用兩個通道然后使用AB數學進行差分測量有幾個優點：

·每個差分對只需要一個通道，因此您可以捕獲和解碼多達四個不同的串行總線。
·示波器的全動態范圍和全分辨率可用于測量高線和低線之間的差異。不需要選擇較大的輸入范圍來包括共模信號，該信號被差分輸入阻擋。
·示高共模抑制比（CMRR）有效消除了共模噪聲，確保您看到的信號與CAN總線接收器看到的信號相匹配。

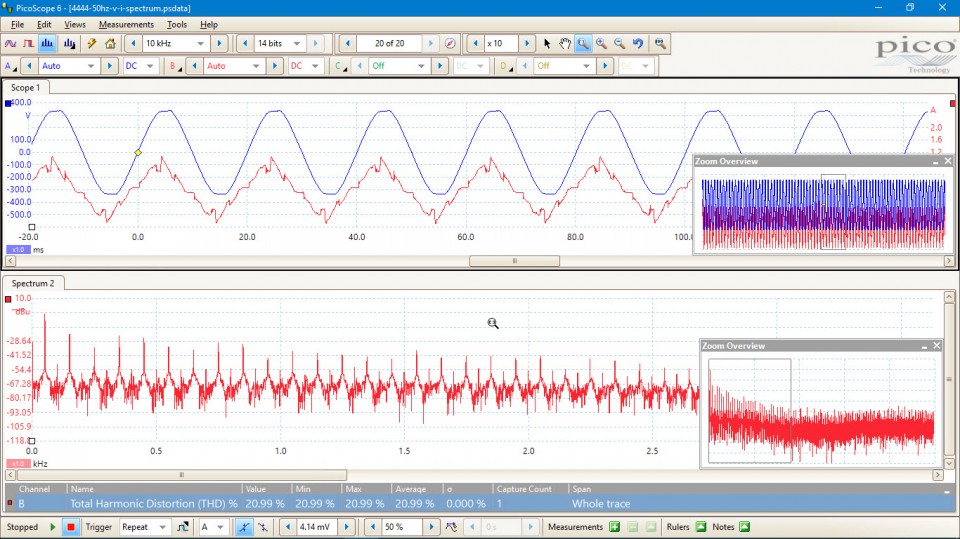

電源諧波測量

家庭，工廠和辦公室的交流電通常以50或60赫茲的頻率發送，具體取決于您居住的地區。發電公司有義務在國家監管機構規定的一定限度內提供“干凈”的正弦供電電壓。如果消費者提供的負載是線性的，如果不超過最大電流，網絡將正常運行。然而，許多現代設備不向AC電源提供線性負載。相反，它們從供電波形中取出“咬合”，因此所抽取的電流包括50或60 Hz基波電源頻率的諧波

拒絕共模噪聲

差分輸入示波器測量兩個輸入之間的信號差異。當您嘗試在電噪聲環境中測量低電平信號時，這尤其有用。

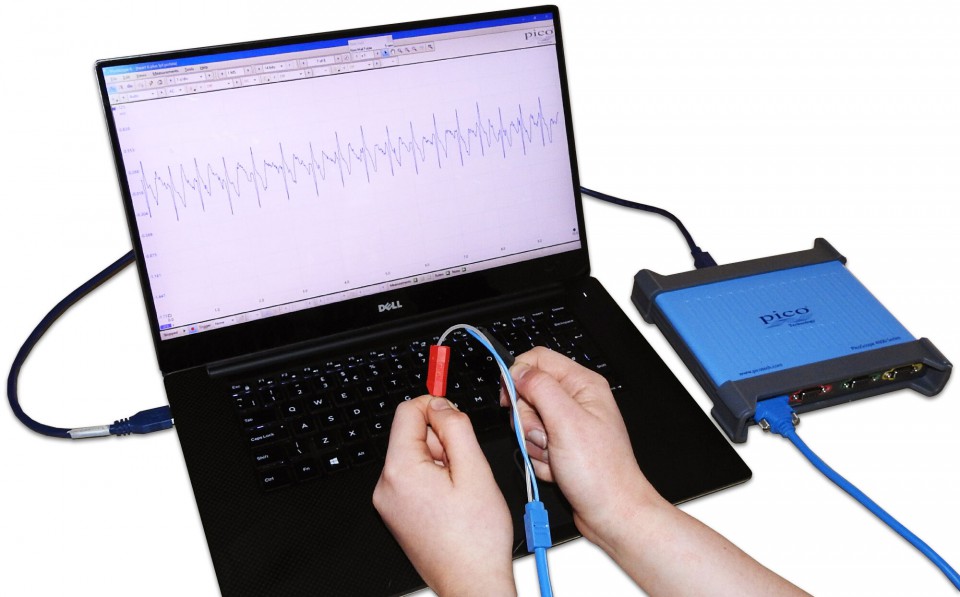

在這個例子中，我們通過在每只手中握住一個輸入連接器來捕獲人的心跳。

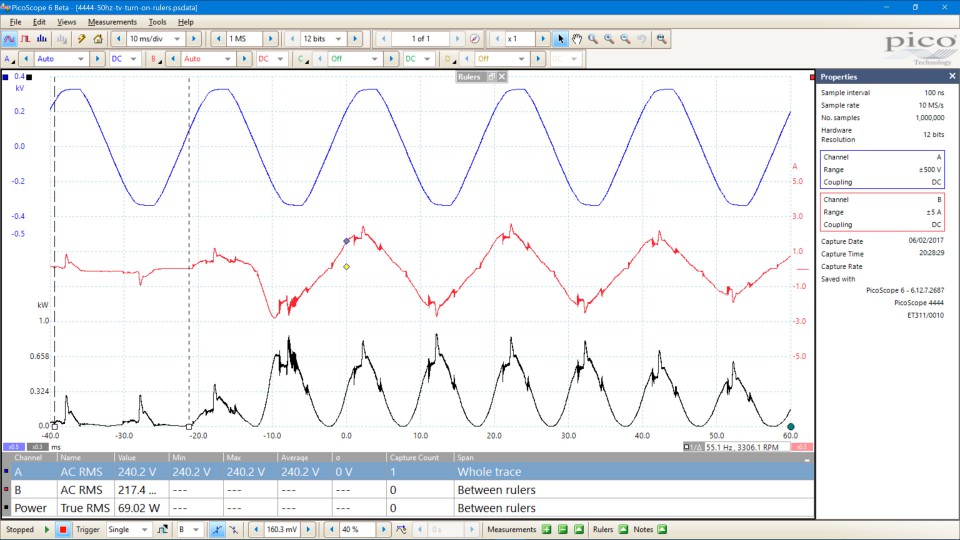

待機功率測量

今天許多電子設備處于睡眠模式，直到被指示喚醒并正常運行。大多數電視處于待機模式，直到我們到家并按下遙控器上的“電源”按鈕觀看足球比賽。重要的是測量設備在待機模式下消耗的電流，以確保其符合相關的能效標準。

這款舊電視在待機模式下功耗為69 W（每年超過600 kWh）。更多現代電視在運行時消耗的電量低于此值，在待機狀態下低于1 W.

接通時，我們需要觀察上電時序特性，浪涌電流和其他參數。“待機”和“開啟”之間通常存在很大差異，因此必須以高分辨率進行測量以匹配兩種狀態的大動態范圍。PicoScope 4444具有12至14位分辨率，是進行此類測量的理想選擇。

使用PicoConnect 442 1000 V CAT III電壓探頭和TA300 40 A電流探頭進行測量。

稱重傳感器和應變計

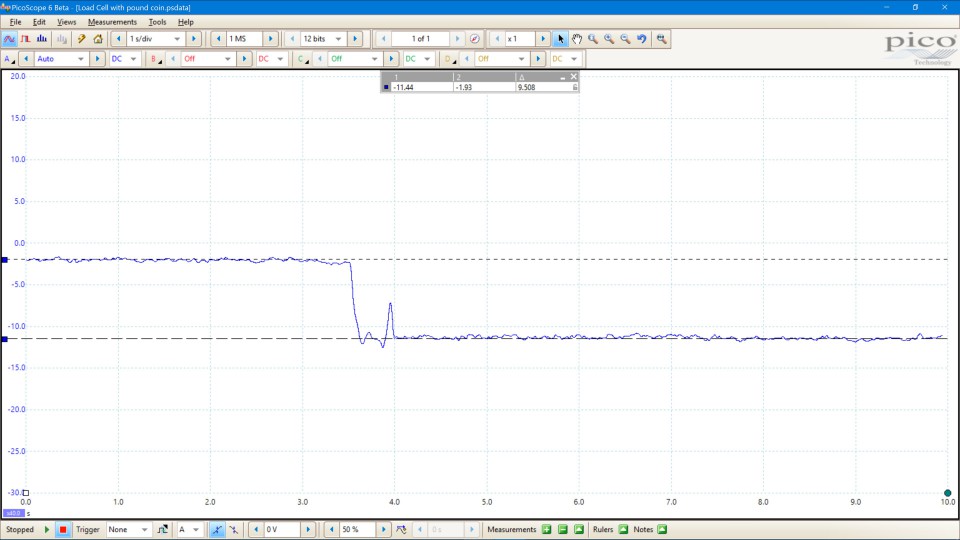

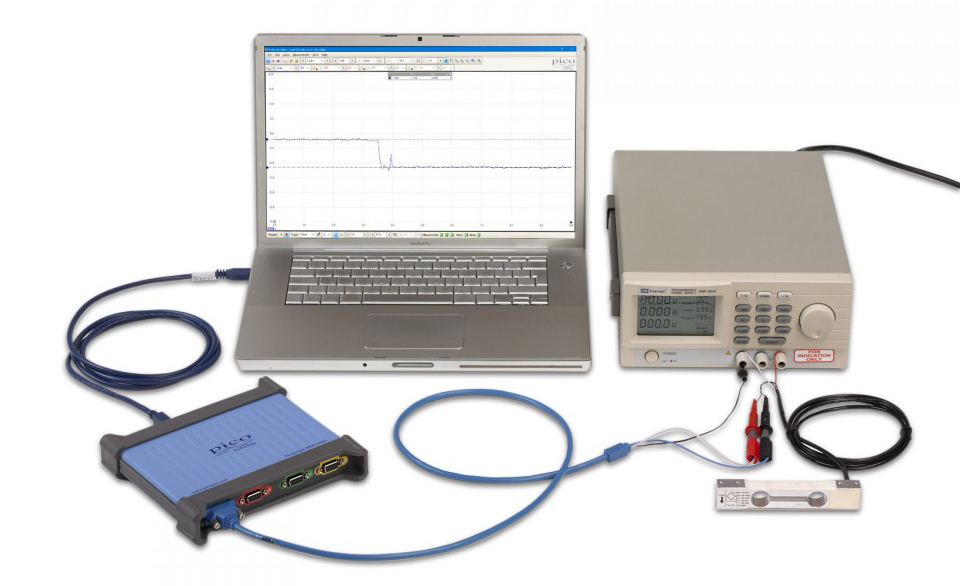

許多傳感器，例如稱重傳感器，壓力傳感器和應變儀通過改變電阻來響應，并且通常以橋接布置布線。這里顯示的4線1 kg稱重傳感器是典型示例。它受到10 V DC電源（在這種情況下來自臺式電源）的激勵。輸出是一個小的1 mV / g差分信號，采用5 V共模信號。PicoScope 4444的差分輸入允許直接連接到這些傳感器。
