硬件加速引擎（HAL2）

啟用深存儲器時，有些示波器會很困難; 屏幕更新速度變慢，控件變得無法響應。PicoScope 4262通過在示波器內部使用專用硬件加速引擎來避免此限制。其并行設計有效地創建了要在PC屏幕上顯示的波形圖像，并允許每秒連續捕獲和顯示數百萬個樣本的屏幕。PicoScope示波器比競爭對手的示波器（基于PC和示波器）更好地管理深存儲器。

PicoScope 4262配備第二代硬件加速（HAL2）。這加快了示波器操作的范圍，允許每秒數千次波形更新和分段存儲器/快速觸發模式。硬件加速引擎可確保消除對USB連接或PC處理器性能成為瓶頸的任何擔憂。

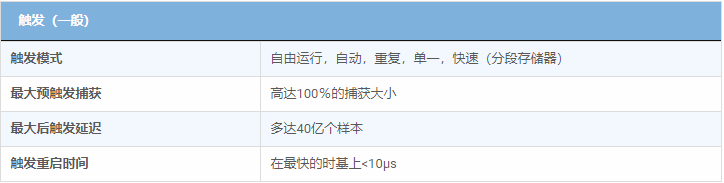

高級數字觸發

大多數數字示波器仍然使用基于比較器的模擬觸發架構。這會導致無法始終校準的時間和幅度誤差，并且通常會限制高帶寬下的觸發靈敏度。

1991年，Pico使用實際的數字化數據來使用全數字觸發。這種技術可以減少觸發誤差，并允許我們的示波器觸發最小的信號，即使在全帶寬下也是如此。可以高精度和高分辨率設置觸發電平和遲滯。

數字觸發提供的低于10μs的重新延遲以及分段存儲器允許在20 ms突發中捕獲多達10,000個波形。

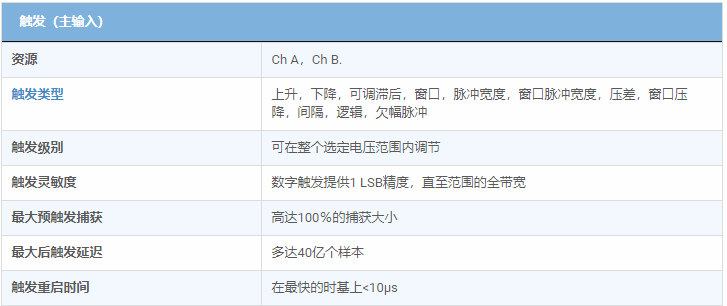

PicoScope 4262提供的高級觸發器，包括脈沖寬度，欠幅脈沖，窗口，邏輯和壓差。

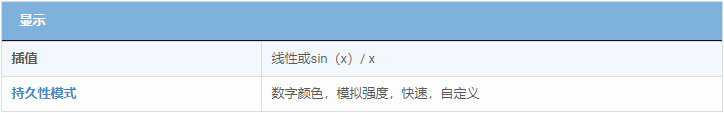

數字持久性模式

高級顯示模式允許您每秒收集數千個波形。可以以更亮的顏色或陰影顯示新的或更頻繁的數據。這樣可以很容易地看到毛刺和丟失并估計它們的相對頻率。在模擬持久性，數字顏色，快速或自定義顯示模式之間進行選擇。

硬件加速（HAL3）允許在快速余輝模式下高達每秒100,000次波形更新速率 - 允許您每秒收集數千個波形，以便快速發現毛刺并觀察抖動。

面罩極限測試

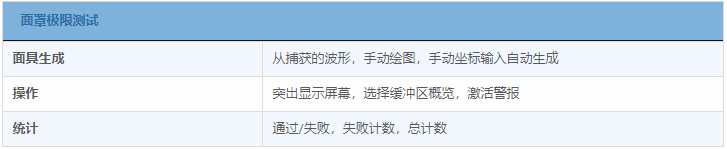

掩模限制測試允許您將實時信號與已知良好信號進行比較，并且專為生產和調試環境而設計。只需捕獲已知的良好信號，在其周圍繪制一個遮罩，然后連接待測系統。PicoScope將檢查掩碼違規并執行通過/失敗測試，??捕獲間歇性毛刺，并可在“測量”窗口中顯示故障計數和其他統計信息。

波形緩沖區和導航器

曾經在波形上發現了一個小故障，但是當你停止它的范圍時它已經消失了？使用PicoScope，您不再需要擔心丟失毛刺或其他瞬態事件。PicoScope可將最后一萬個示波器或頻譜波形存儲在其圓形波形緩沖器中。

緩沖導航器提供了一種有效的導航和搜索波形的方法，有效地讓您回頭時間。掩模限制測試等工具也可用于掃描緩沖區中的每個波形，以查找掩碼違規。

串行總線解碼和協議分析

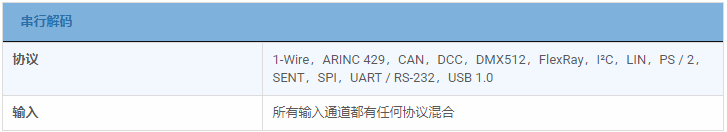

PicoScope可以解碼1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太網10Base-T和100Base-TX，FlexRay，I2C，I2S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）標準配置為-232 / RS-422 / RS-485）和USB 1.1協議數據，開發中有更多協議，將來可通過免費軟件升級獲得。

圖形格式以數據總線時序格式顯示解碼數據（十六進制，二進制，十進制或ASCII），公共時間軸上的波形下方，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或信號完整性問題。

表格格式顯示了已解碼幀的列表，包括數據和所有標志和標識符。您可以設置過濾條件以僅顯示您感興趣的幀或搜索具有指定屬性的幀。統計選項顯示有關物理層的更多詳細信息，例如幀時間和電壓電平。PicoScope還可以導入電子表格，將數據解碼為用戶定義的文本字符串。

高端功能為標準配置

購買PicoScope并不像從其他示波器公司購買，其中可選的附加功能大大增加了價格。憑借我們的示波器，價格中包含了串行解碼，模板限制測試，高級數學通道和分段存儲器等高端功能。

為了保護您的投資，可以更新范圍內的PC軟件和固件。Pico Technology通過軟件下載免費提供新功能的歷史悠久。與年輕的其他公司不同，我們年復一年地兌現了對未來改進的承諾。我們產品的用戶通過成為終身客戶來獎勵我們，并經常向我們的同事推薦我們。

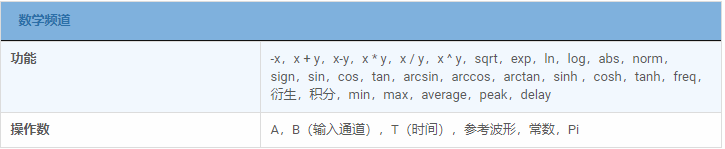

數學通道和過濾器

在許多示波器上，波形數學只意味著簡單的計算，例如A + B.使用PicoScope，它意味著更多，更多。

使用PicoScope 6，您可以選擇簡單的函數，例如加法和反演，或打開公式編輯器來創建涉及濾波器（低通，高通，帶通和帶阻濾波器），三角函數，指數，對數，統計，積分和導數的復雜函數。

波形數學還允許您繪制實時信號以及歷史峰值，平均值或濾波波形。

PicoScope示波器軟件中的定制探頭

自定義探頭功能允許您校正連接到示波器的探頭，傳感器或傳感器中的增益，衰減，偏移和非線性。這可用于縮放電流探頭的輸出，以便正確顯示安培。更高級的用途是使用表查找功能來縮放非線性溫度傳感器的輸出。

包括標準Pico提供的示波器探頭和電流鉗的定義。可以保存用戶創建的探針以供以后使用。

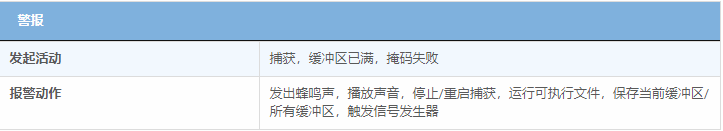

警報

可以對PicoScope進行編程，以便在發生特定事件時執行操作。 可觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。 PicoScope可以執行的操作包括保存文件，播放聲音或執行程序。 報警與掩模極限測試相結合，有助于快速驗證電子系統設計中的信號質量。

高速數據采集和數字化

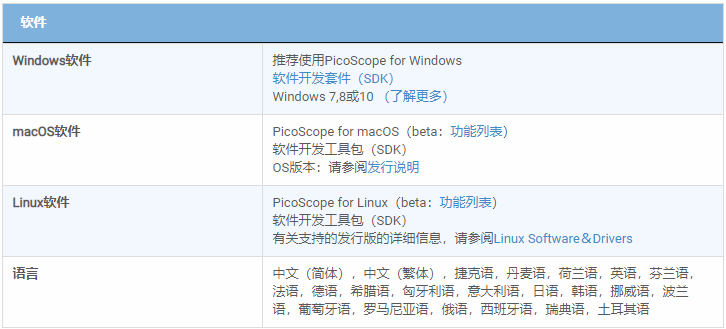

軟件開發工具包（SDK）允許您編寫自己的軟件，并包含Microsoft Windows，macOS和Linux的驅動程序（包括Raspberry Pi的測試版）。

示例代碼顯示了如何與第三方軟件包（如Microsoft Excel，NI LabVIEW和MathWorks MATLAB）進行交互。

這些驅動程序支持USB數據流，這種模式可通過USB直接捕獲無間隙連續數據到PC的RAM或硬盤，速率高達125 MS / s，捕獲大小僅受可用PC存儲的限制。流模式下的采樣率取決于PC規格和應用程序加載。

好的工具提供了更多的選擇

您的PicoScope提供了許多強大的工具來幫助您獲取和分析波形。雖然這些工具可以單獨使用，但PicoScope的真正功能在于它們被設計為一起工作的方式。

例如，快速觸發模式允許您在幾毫秒內收集10 000個波形，并且它們之間的死區時間最短。手動搜索這些波形將非常耗時，因此只需選擇您滿意的波形并讓掩模工具為您掃描。完成后，測量結果將告訴您有多少失敗，緩沖導航器允許您隱藏好的波形并只顯示有問題的波形。該視頻向您展示了如何。

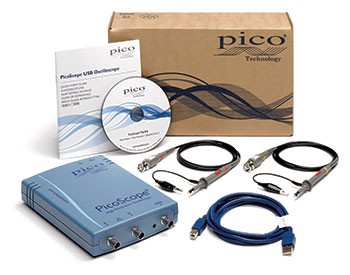

• 標準無源探頭
