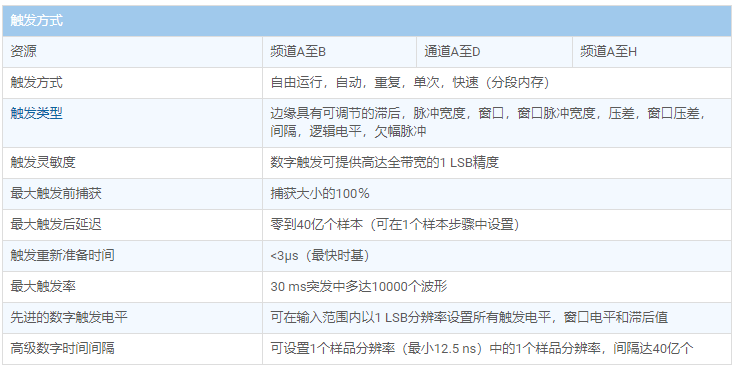

數字觸發

大多數數字示波器仍使用基于比較器的模擬觸發架構。這可能會導致無法始終校準的時間和幅度誤差。比較器的使用通常會限制高帶寬時的觸發靈敏度，并且還會產生較長的觸發重新設置延遲。

1991年，筆克通過使用實際數字化數據使用全數字觸發技術，樹立了創新里程碑。這樣可以減少觸發錯誤，并使我們的示波器即使在全帶寬下也可以觸發最小的信號。所有實時觸發都是數字式的，從而可實現高閾值分辨率，并具有可編程的遲滯和波形穩定性。

數字觸發提供的減少的重新啟動延遲以及分段存儲器，可以捕獲快速順序發生的事件。以最快的時基，快速觸發可以每3微秒捕獲一次新波形，直到緩沖區已滿。

---

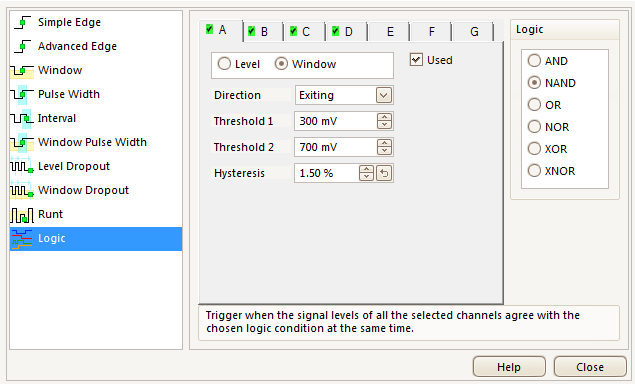

高級觸發器

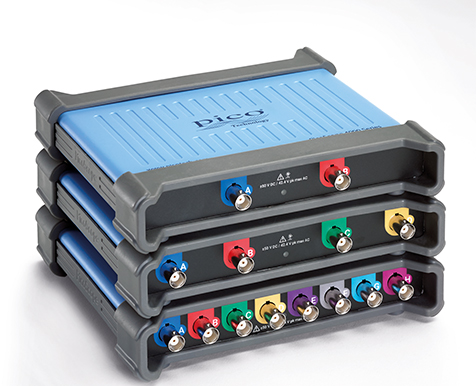

除了大多數示波器上的標準觸發范圍外，PicoScope 4000A系列還內置了一套全面的高級觸發，可幫助您捕獲所需的數據。其中包括脈沖寬度，開窗和丟失觸發，可幫助您快速找到并捕獲信號。

---

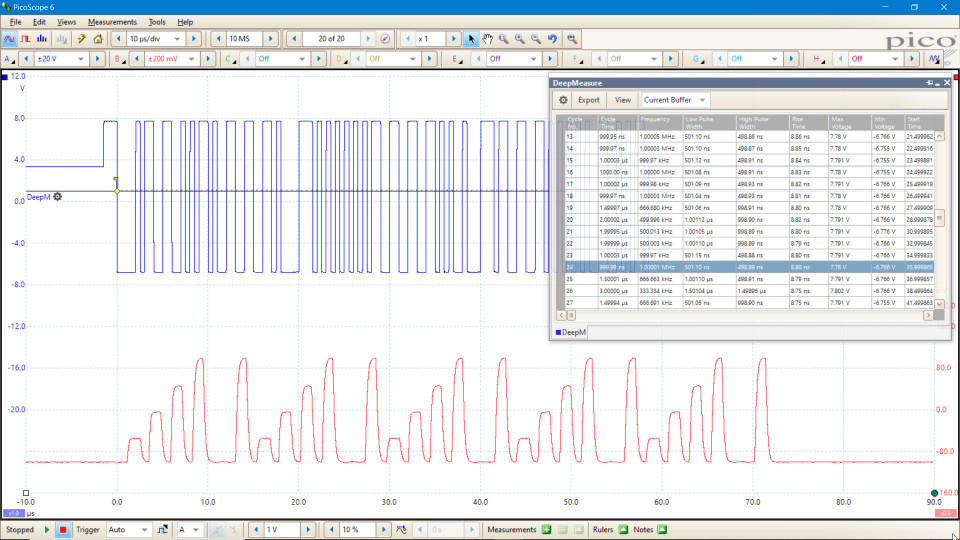

DeepMeasure?

一種波形，數百萬次測量。

波形脈沖和周期的測量是驗證電氣和電子設備性能的關鍵。

DeepMeasure可以自動測量重要的波形參數，例如脈沖寬度，上升時間和電壓。每個觸發的采集最多可顯示一百萬個周期。可以輕松地對結果進行分類，分析并將其與波形顯示相關聯。

---

每秒10萬個波形

評估示波器性能時要了解的一個重要規范是波形更新速率，它表示為每秒波形數。采樣率表示示波器在一個波形或一個周期內對輸入信號進行采樣的頻率，而波形捕獲率是指示波器采集波形的速度。

具有高波形捕獲率的示波器可以更好地直觀了解信號行為，并大大提高了示波器快速捕獲瞬態異常（如抖動，欠幅脈沖和毛刺）的可能性，您甚至可能都不知道這種情況。

PicoScope 4000A系列示波器使用硬件加速來實現每秒高達10萬個波形。

---

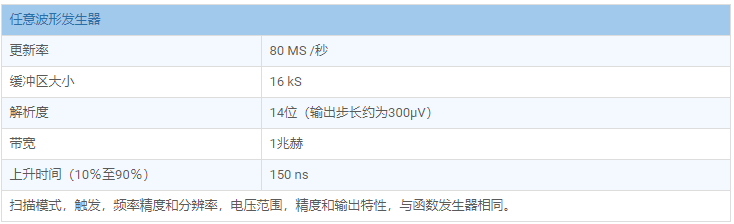

任意波形和函數發生器

PicoScope 4000A系列中的所有型號均具有內置的低失真，80 MS / s，14位任意波形發生器（AWG），可用于在產品開發過程中模擬缺少的傳感器信號，或對產品進行壓力測試。在整個預期的工作范圍內進行設計。可以從數據文件導入波形，也可以使用內置的圖形AWG編輯器創建和修改波形。

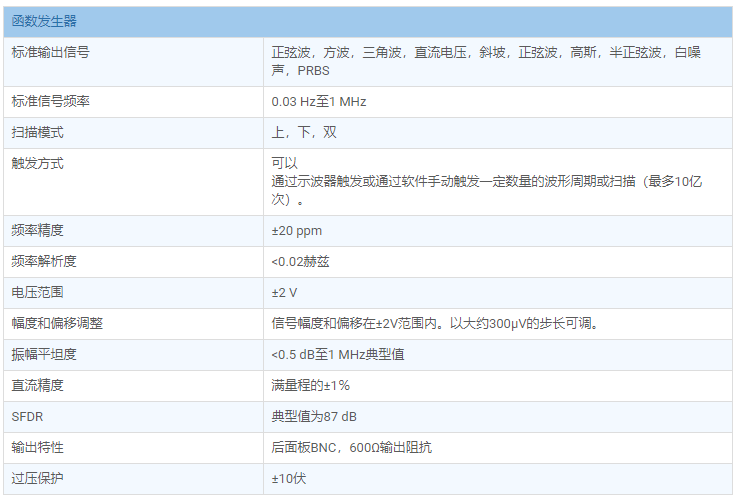

還包括一個函數發生器，具有高達1 MHz的正弦波，方波和三角波，以及DC電平，白噪聲和更多標準波形。除了電平，偏移和頻率控制外，高級選項還允許您掃描一定范圍的頻率。結合頻譜峰值保持選項，可以創建一個功能強大的工具來測試放大器和濾波器的響應。

---

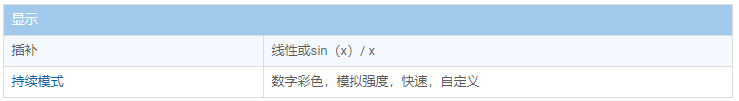

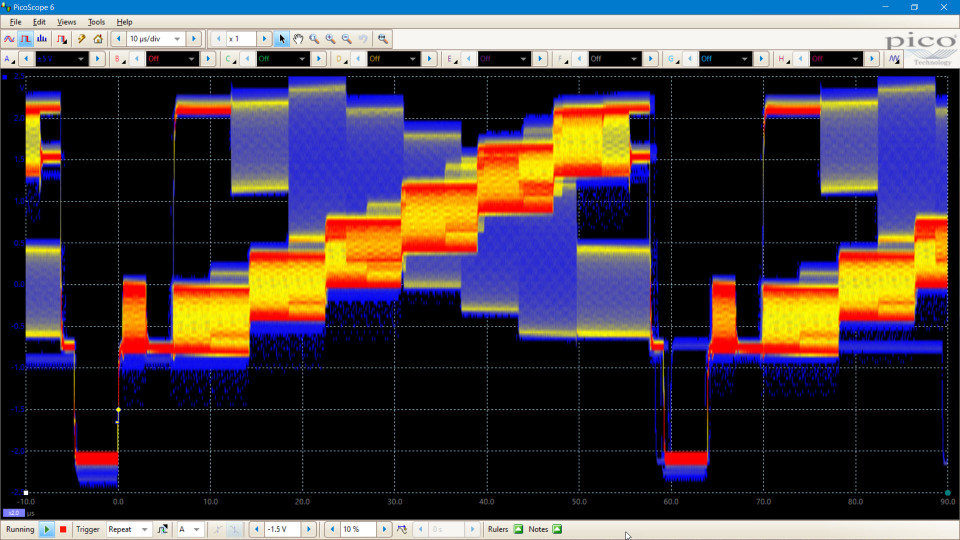

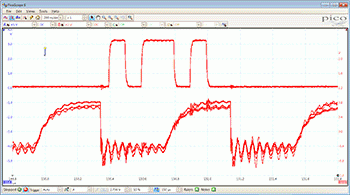

色彩持久模式

先進的顯示模式使您可以查看新舊數據的疊加，新數據以較亮的顏色或陰影顯示。這使得很容易看到毛刺和脫落，并估計它們的相對頻率。在模擬余輝，數字彩色或自定義顯示模式之間進行選擇。

---

標配高端功能

購買PicoScope并不像從其他示波器公司購買，在這些示波器公司中，可選的附加功能會大大提高價格。在我們的示波器中，諸如分辨率增強，模板極限測試，串行解碼，高級觸發，自動測量，數學通道，XY模式，分段存儲器和信號發生器之類的高端功能都已包含在價格中。

為了保護您的投資，示波器內的PC軟件和固件都可以更新。Pico Technology長期以來一直通過軟件下載免費提供新功能。與該領域的許多其他公司不同，我們每年都兌現未來增強的承諾。我們產品的用戶通過成為終身客戶并經常向同事推薦我們來獎勵我們。

---

PicoScope性能和可靠性

憑借在測試和測量行業超過25年的經驗，我們知道示波器的重要意義。PicoScope 4000A系列通過標配多種高端功能來實現物有所值。PicoScope 6軟件包括串行解碼和掩碼限制測試，并且通過免費升級定期提供新功能，以確保您的設備不會很快過時。所有Pico Technology設備均在客戶反饋的幫助下進行了優化。

放大并捕獲每個細節

PicoScope縮放功能使您可以仔細查看信號的細節。使用簡單的點擊工具，您可以在兩個軸上快速放大并顯示信號的每個最后細節，而撤消縮放功能可讓您返回上一個視圖。

---

USB連接

SuperSpeed USB 3.0連接不僅可以進行高速數據采集和傳輸，還可以使從現場打印，復制，保存和通過電子郵件發送數據變得快速而輕松。USB電源消除了隨身攜帶龐大外部電源的需要，從而使套件對于移動中的工程師而言更加便攜。

軟件開發工具包（PicoSDK ?）允許無限制的數據收集和快速流。

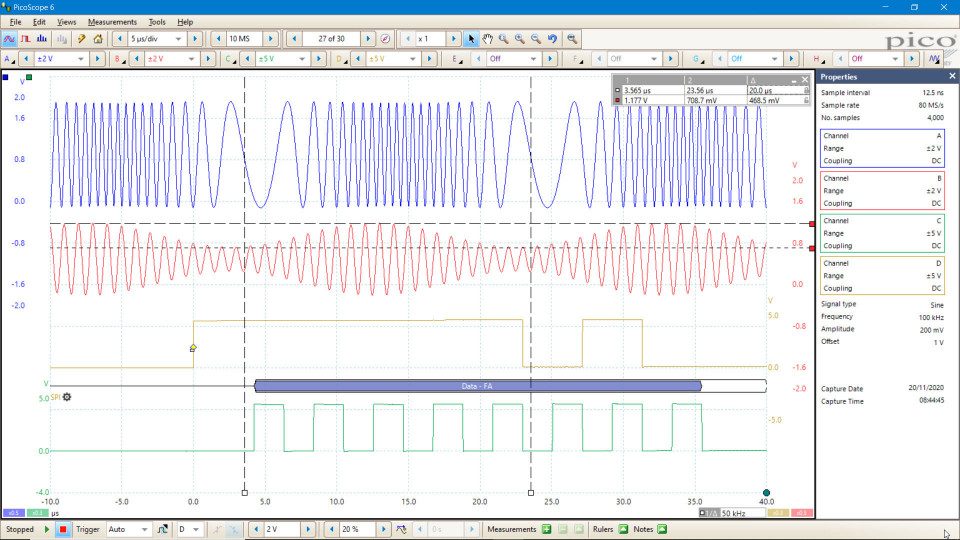

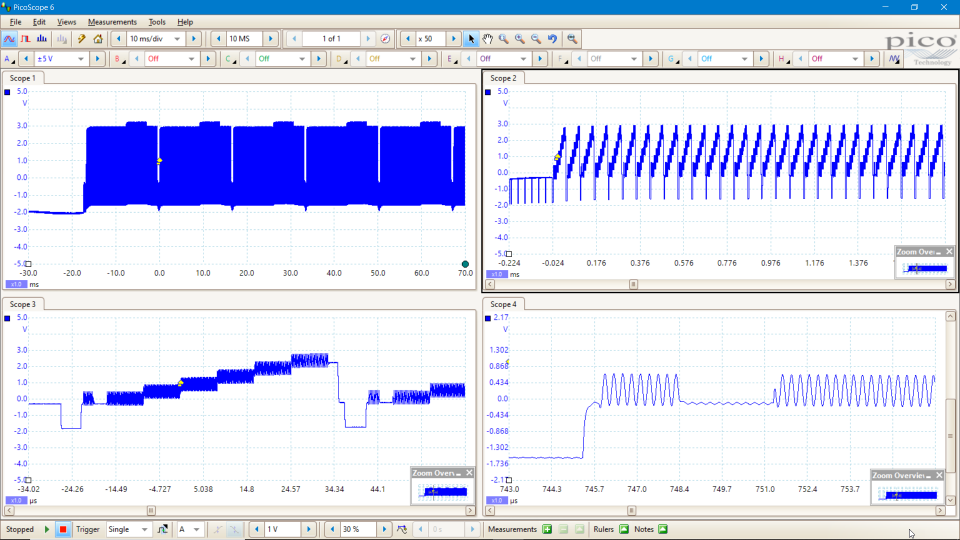

分屏顯示

PicoScope 6軟件可以一次顯示多達16個示波器和光譜視圖，從而使比較和分析更加清晰。可以對分屏顯示進行自定義，以顯示所需的任何波形組合，以顯示同一信號的多個通道或不同變體。此外，所示的每個波形都可與單獨的縮放，平移和濾波器設置一起使用，以實現最大的靈活性。除了使用比固定示波器大很多倍的顯示器外，這些都是在傳統臺式機型上選擇USB示波器的進一步原因。

---

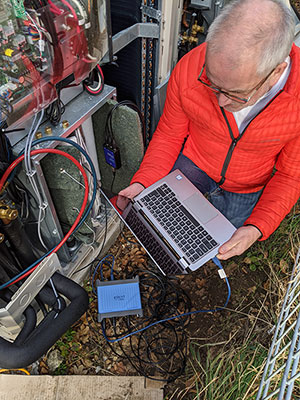

功率測量

PicoScope 4000A系列非常適合對高壓，大電流和低壓控制信號進行一系列功率測量。為了獲得最佳結果，請結合使用Pico差分電壓探頭（TA041或TA057）和電流鉗（TA167）或探頭（TA167，TA325或TA326）。為了提高電源設計的效率和可靠性，示波器可以顯示和分析待機功耗，浪涌電流和穩態功耗。PicoScope的內置測量和參數統計（例如真實RMS，頻率，峰峰值電壓和THD）可以精確分析電能質量。

非線性負載和現代電源轉換設備會產生復雜的波形，其中諧波含量很高。這些諧波會導致設備和導體發熱增加，變速驅動器失火以及電動機中的轉矩脈動而降低效率。12位PicoScope 4000A系列具有測量通常高達100次諧波的失真的精度。在電源方面，也可以檢查電源質量問題，例如跌落和驟降，驟升和尖峰，閃爍，中斷以及長期電壓和頻率變化，以確保符合法規要求。

在三相配電系統中，表征和平衡各相負載非常重要。PicoScope 4000A系列最多具有8個通道，可以監視三相加零線系統的所有4條導體上的電流和電壓波形。這有助于識別可能導致斷路器跳閘或變壓器和導體過熱的失配。

---

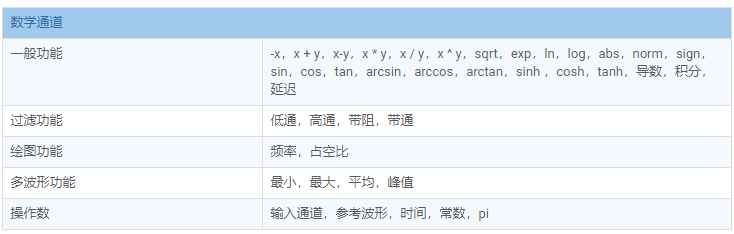

數學通道

使用PicoScope 6，您可以對輸入信號和參考波形執行各種數學計算。

將內置列表用于簡單的功能（例如加法和求逆），或打開方程式編輯器并創建涉及三角函數，指數，對數，統計，積分和微分，濾波器，平均和峰值檢測的復雜函數。

---

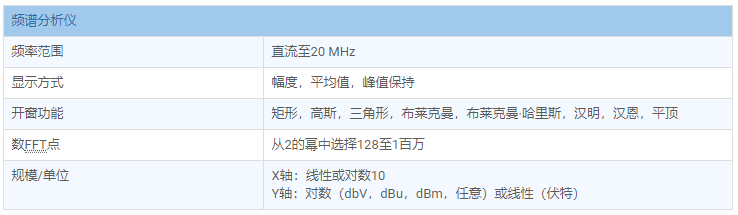

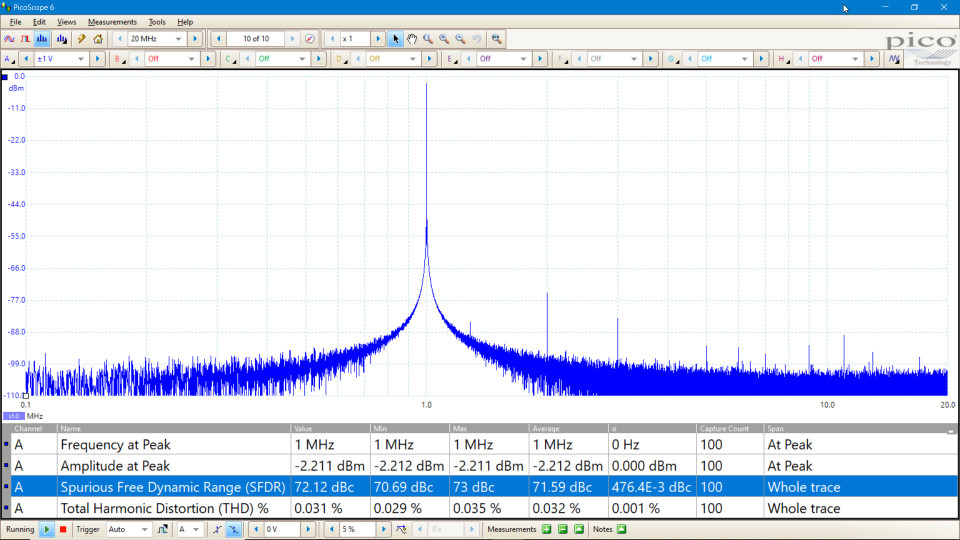

頻譜分析儀

單擊按鈕，您可以打開一個新窗口，以顯示選定通道的最大頻譜圖，直至示波器的整個帶寬。全面的設置范圍使您可以控制光譜帶的數量，窗口類型和顯示模式。

可以向顯示屏添加一套全面的自動頻域測量，包括THD，THD + N，SINAD，SNR，SFDR和IMD。您甚至可以一起使用AWG和頻譜模式來執行掃頻標量網絡分析，還可以將屏蔽測試應用于頻譜顯示以加快故障查找速度。

---

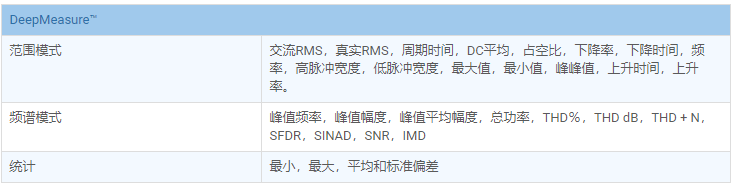

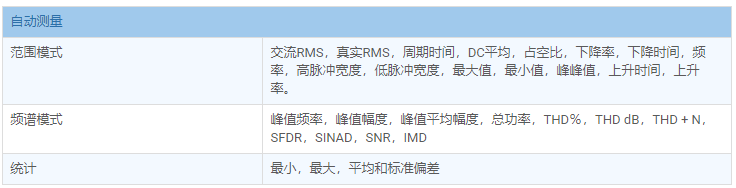

自動測量

PicoScope允許您顯示自動測量表以進行故障排除和分析：15種示波器和11種光譜模式測量可用。

自動測量

使用內置的測量統計信息，您可以查看每個測量的平均值，標準偏差，最大值和最小值以及實時值。您可以在每個視圖上根據需要添加任意數量的度量。每個測量都包括顯示其可變性的統計參數。有關示波器和光譜模式下可用測量的信息，請參閱“規格”表中的“自動測量” 。

---

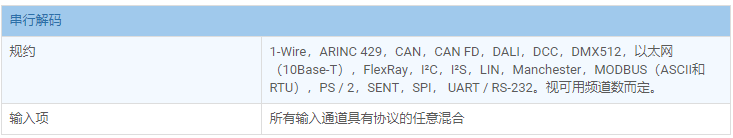

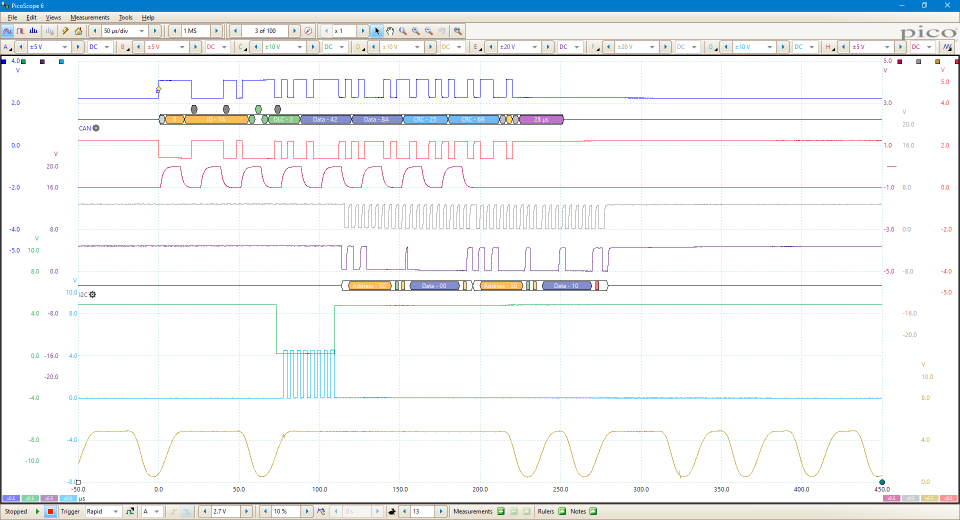

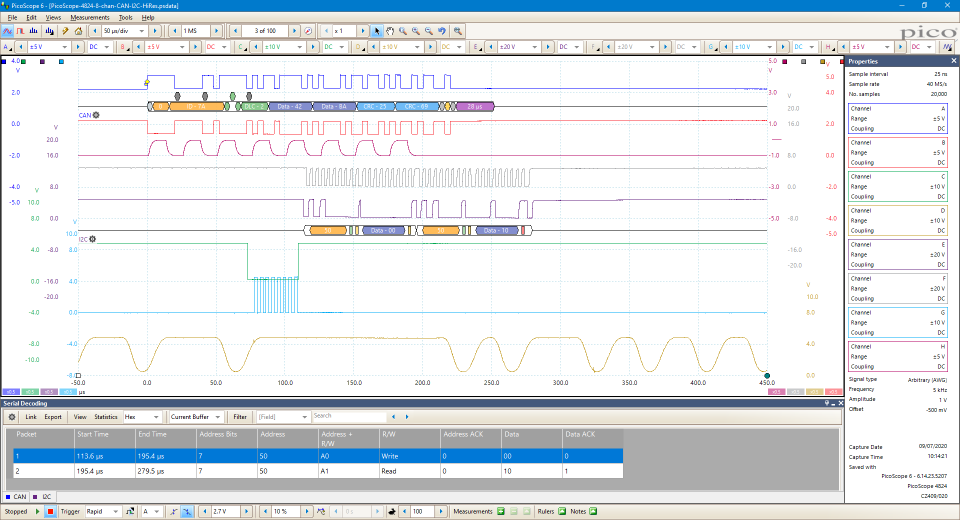

串行解碼

PicoScope 4000A系列具有標準的跨所有通道的串行解碼功能。PicoScope軟件可以解碼1-Wire，ARINC 429，CAN，DALI，DCC，DMX512，以太網10Base-T，FlexRay，I2C，I2S，LIN，Manchester，Modbus ASCII，Modbus RTU，PS / 2，SENT，SPI和UART協議數據為標準配置，正在開發更多協議，并在將來通過免費軟件升級提供這些協議。

解碼后的數據可以以您選擇的格式顯示：圖形，表格或兩者同時顯示。

---

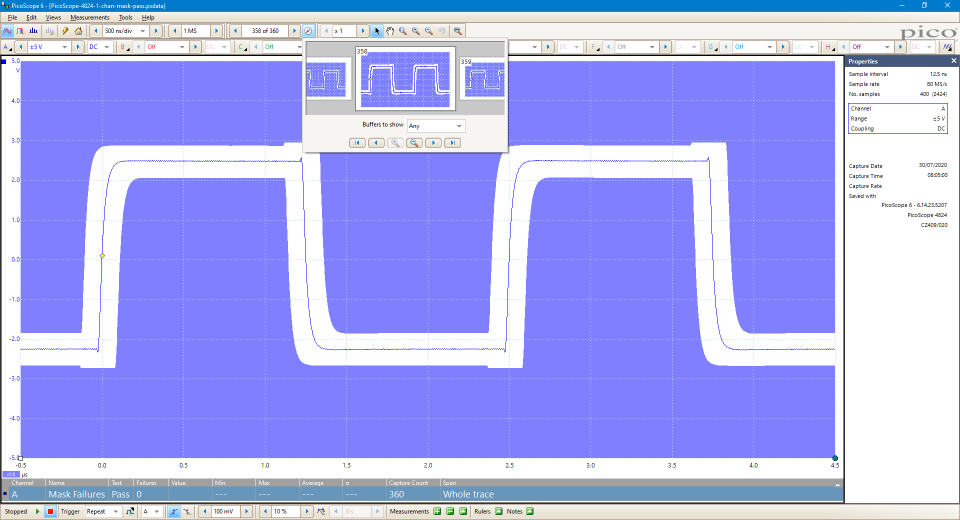

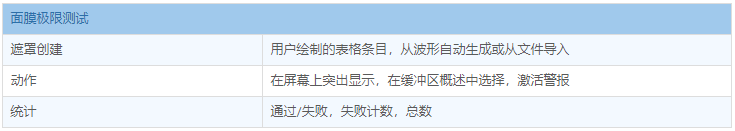

面膜極限測試

PicoScope允許您在示波器視圖或頻譜視圖中以用戶定義的公差在任何信號周圍繪制遮罩。它是專門為生產和調試環境設計的，使您可以比較信號。只需捕獲一個已知的良好信號，在其周圍畫一個遮罩，然后連接被測系統即可。PicoScope將捕獲任何間歇性故障，并可以在“測量”窗口中顯示故障計數和其他統計信息。

數字和圖形蒙版編輯器可以單獨使用，也可以組合使用，使您可以輸入準確的蒙版規范，修改現有蒙版以及將蒙版作為文件導入和導出。

---

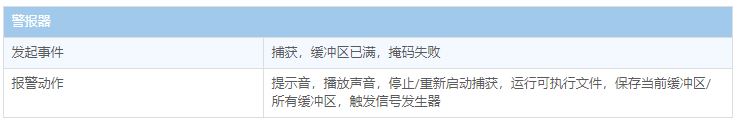

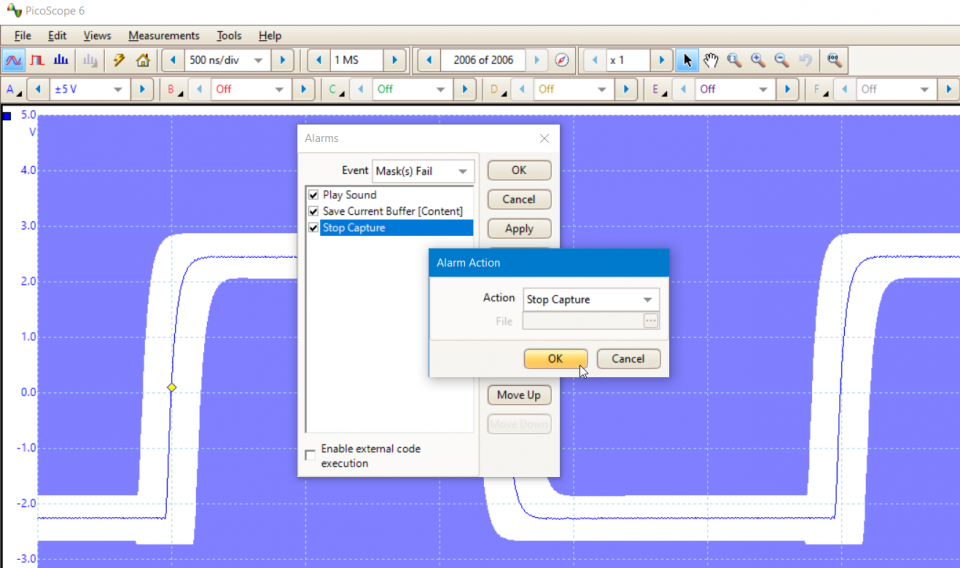

警報器

可以將PicoScope編程為在某些事件發生時執行操作。可以觸發警報的事件包括掩碼限制失敗，觸發事件和緩沖區已滿。PicoScope可以執行的動作包括保存文件，播放聲音，執行程序以及觸發信號發生器或AWG。警報以及模板極限測試可幫助創建功能強大且節省時間的波形監視工具。捕獲已知的良好信號，在其周圍自動生成一個遮罩，然后使用警報自動保存任何不符合規格的波形（帶有時間/日期戳的波形）。

---

數字低通濾波

每個輸入通道都有自己的數字低通濾波器，其截止頻率可獨立調節，范圍為1 Hz至示波器的整個帶寬。這樣，您就可以在查看其他通道上的高帶寬信號時抑制所選通道上的噪聲。

---

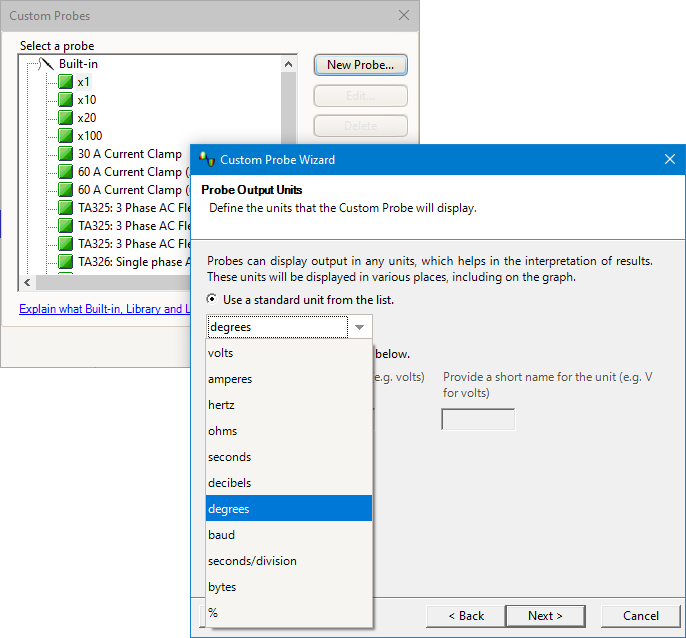

自定義探針設置

自定義探頭菜單允許您校正探頭和傳感器的增益，衰減，偏移和非線性，或轉換為不同的測量單位。內置了標準的Pico提供的探針的定義，您還可以使用線性縮放甚至是插值數據表創建自己的探針，并將其保存到磁盤以備后用。

---

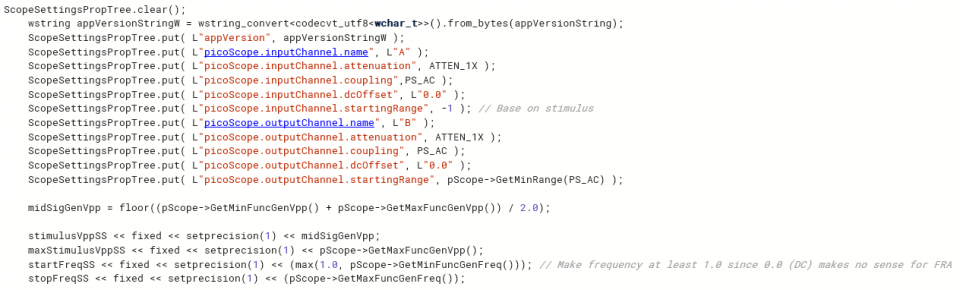

PicoSDK-編寫自己的應用

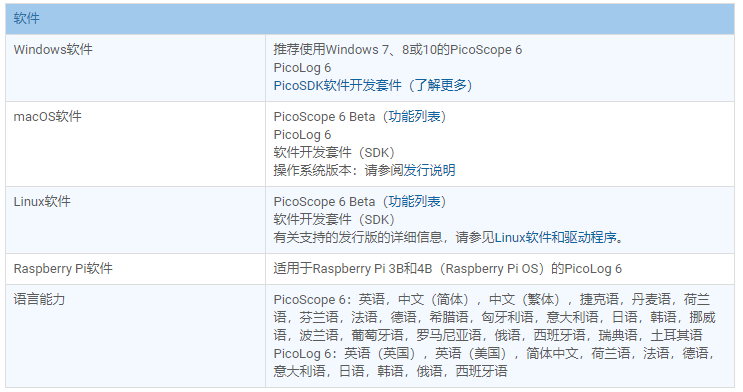

我們的免費軟件開發套件PicoSDK可讓您編寫自己的軟件，并包括Windows，macOS和Linux的驅動程序。GitHub 組織頁面上提供的示例代碼顯示了如何與第三方軟件包（例如National Instruments LabVIEW和MathWorks MATLAB）進行接口。

PicoSDK支持數據流傳輸，該模式可通過USB 3.0捕獲無間隙的連續數據，該數據直接傳輸到PC的RAM或硬盤上，一個通道的速率高達80 MS / s（多個通道之間的速率高達160 MS / s） ），因此您不受示波器緩沖存儲器大小的限制。流模式下的采樣率取決于PC規格和應用程序負載。

---

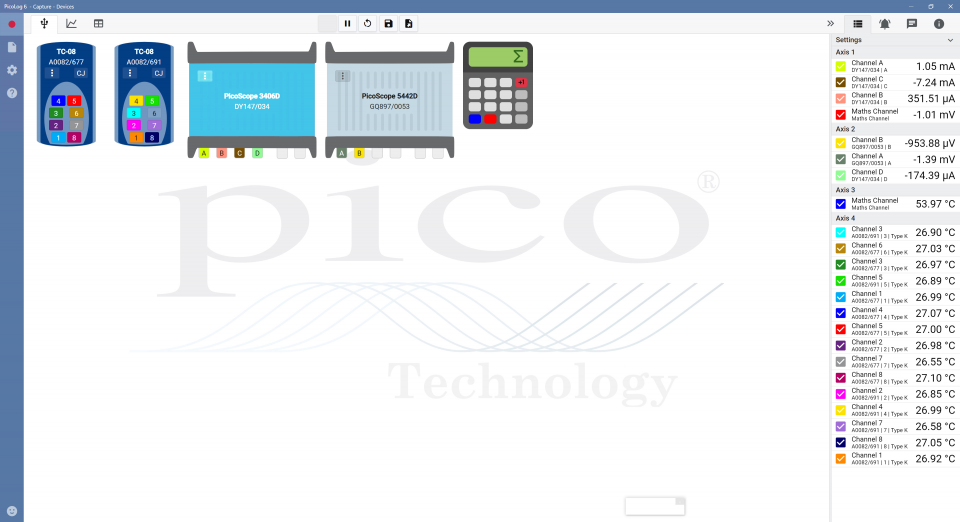

PicoLog 6軟件

PicoLog 6數據記錄軟件還支持PicoScope 4000A系列示波器，使您可以在一個捕獲中查看和記錄多個單元上的信號。

PicoLog 6允許每通道高達1 kS / s的采樣率，非常適合長期觀察多個通道上的常規參數，例如電壓或電流水平，而PicoScope 6軟件更適合用于波形或諧波分析。

您還可以使用PicoLog 6在數據記錄儀或其他設備旁邊查看來自示波器的數據。例如，您可以使用PicoScope測量電壓和電流，并使用TC-08熱電偶數據記錄儀針對溫度進行繪制，或者使用DrDAQ多功能數據記錄儀針對濕度進行繪制。

PicoLog 6可用于Windows，macOS，Linux和Raspberry Pi OS。

• 標準無源探頭
• 高壓有源差分探頭

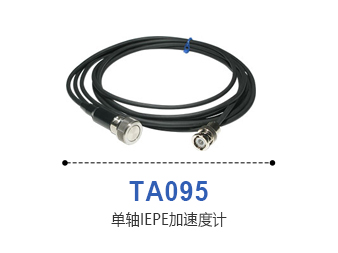

• 加速度計
• 電流探頭（夾具）
