規格亮點

·300 kHz至8 GHz的操作

·動態范圍為-15 dBm至+15 dBm

·快速55μs頻率建立時間至10 ppm

·快速幅度建立：<25μs至1 dB且<200μs至0.1 dB

·掃描，跳躍和頻率和電平或相位和電平列表

·1 GHz時典型的-100 dBc / Hz相位噪聲和10 kHz偏移

---

強大而有能力

·FM，?M和AM調制，內部正弦或外部輸入

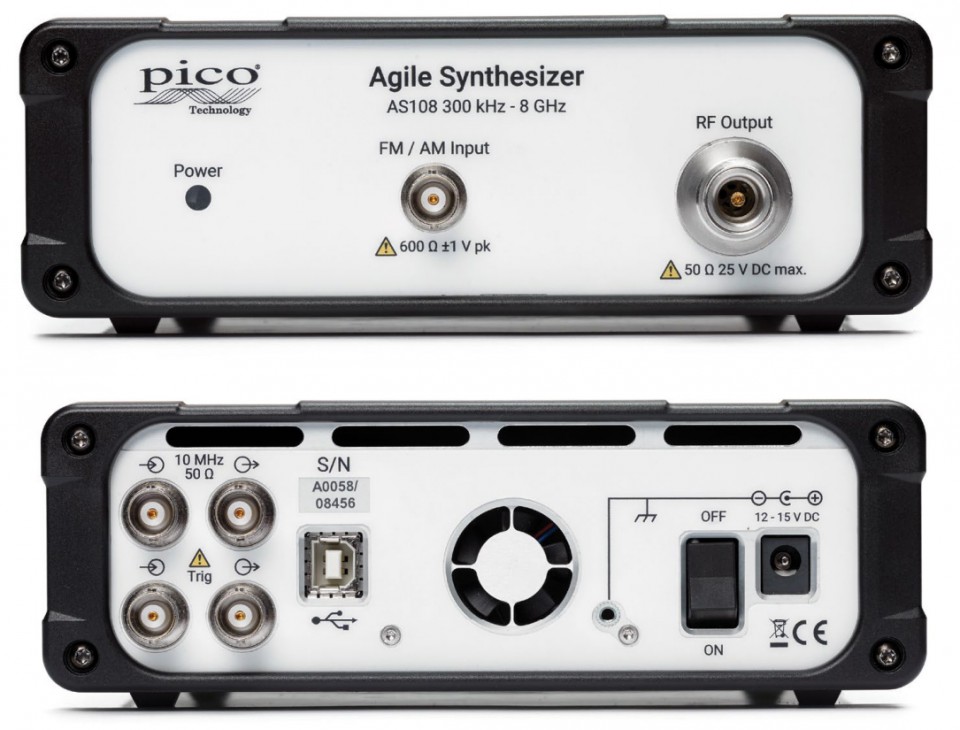

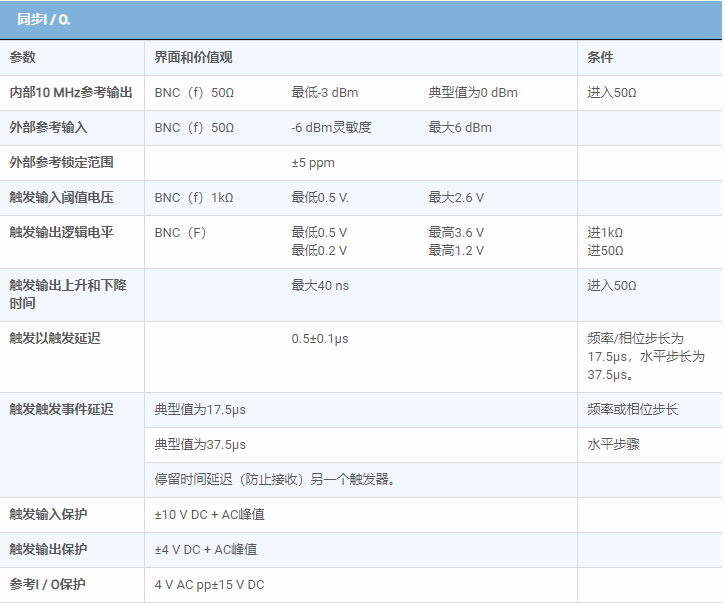

·外部參考時鐘I / O和觸發I / O.

·使用掃描列表模擬QPSK，QAM，ASK，FSK等方案

·可調節的駐留和觸發掃描或觸發下一個點模式

·工作并轉換計量單位以適應應用

·LabVIEW，C，C＃，Python，MATLAB的編程實例

·適用于工作臺，現場和系統集成應用

·由Windows PC和顯示器或平板電腦控制USB

·觸摸，鼠標，鍵盤或遠程接口軟件（包括API）

·具有同步調制，掃描，跳數和列表的多單元操作

·（計劃在將來發布）可配置的獨立操作模式

---

遙控操作

PicoSource AS108提供了一個DLL，允許您從C和C兼容的語言和應用程序（如C ++，C＃，Python，Keysight VEE，NI LabVIEW和MathWorks MATLAB）控制設備。有關詳細信息，請參閱PicoSource AS108程序員指南。

---

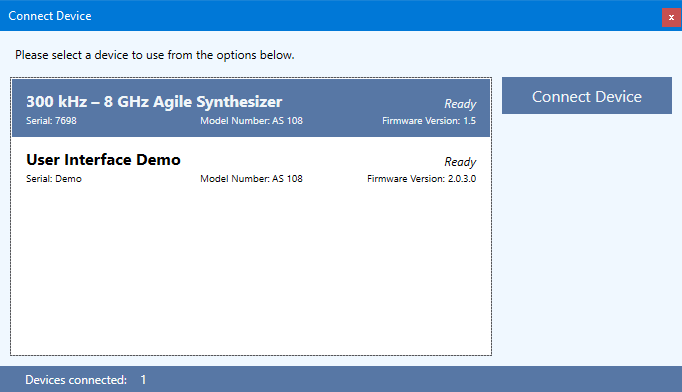

多個設備操作

通過運行PicoSynth 2軟件的多個實例，您可以從一臺PC控制多個AS108信號合成器。每次啟動PicoSynth 2的新實例時，它都會列出所有尚未受控制的兼容連接設備。然后，您可以選擇列表中的任何設備進行連接。

---

演示模式

“用戶界面演示”設備始終在此列表中可用，并允許PicoSynth 2在沒有連接設備的情況下運行以進行演示。您可以在購買設備之前使用此模式試用該軟件。

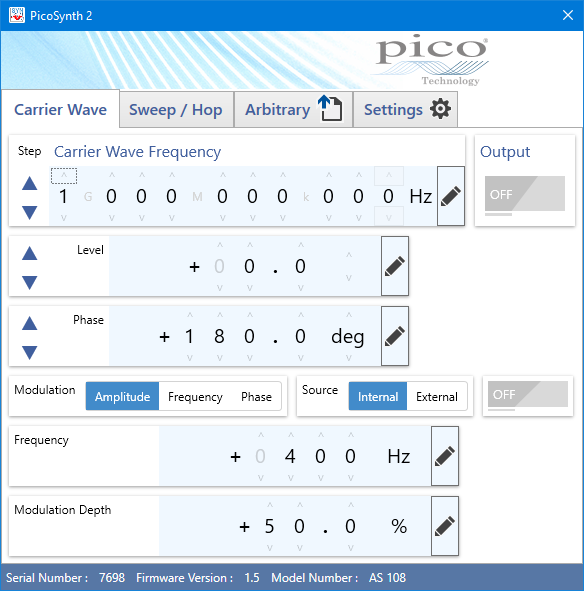

PicoSynth 2軟件

PicoSynth 2軟件提供了一個干凈，高效，觸摸屏兼容的用戶界面，可直接方便地訪問合成參數。這些可以通過可配置的增量值鍵入，滾動或步進，以可選擇的度量單位，例如dBm，mW，V RMS，V pk-pk或度和弧度。它的靈活性可以達到或超過臺式合成器的傳統控制面板。

控件顯示在三個獨立的參數選項卡中，每個選項卡都包含便于模式切換的單獨設置：

·載波和基本調制

·掃描或跳躍參數

·任意的參數列表

---

載波和基本調制

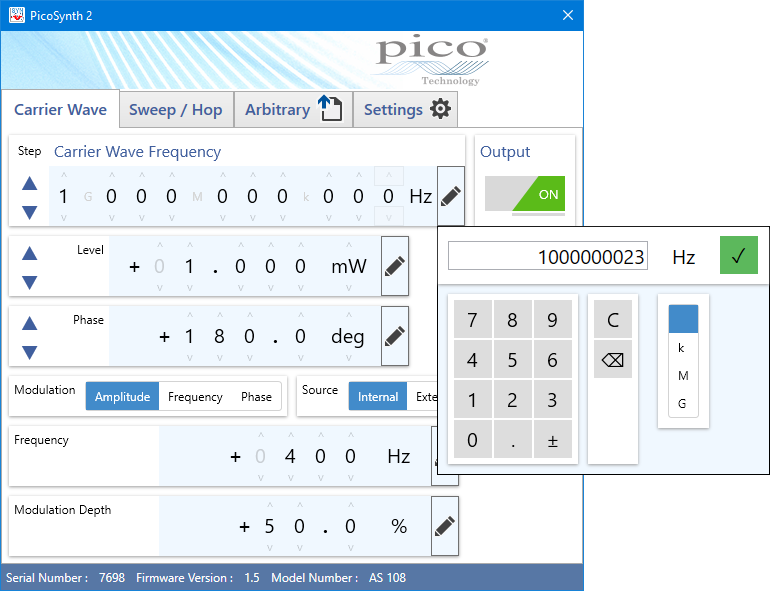

使用類型值或滾動數字設置載波頻率，電平和相位，或者通過您選擇的增量步進，然后啟用輸出。當需要使用內部正弦調制合成或連接到前面板BNC接口的外部DC耦合源添加頻率（FM），相位（?M或PM）或幅度（AM）調制。調制源自數字IQ調制，外部觸發輸出（后面板BNC）與內部調制源同步。

---

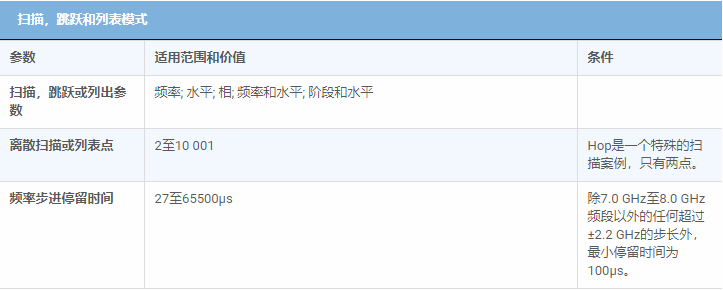

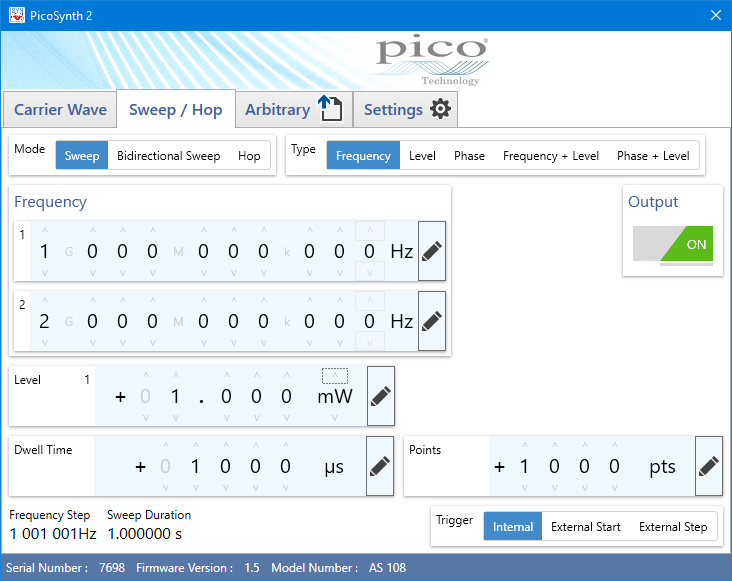

掃描或跳躍參數

在兩個參數值之間設置掃描和跳躍：掃描開始和掃描結束（停止）。兩者都可以是更高的價值。設置掃描中的點數（2到10 001點之間）。然后，停留時間定義掃描中的每個點將被輸出的持續時間。PicoSynth計算并顯示整個掃描的持續時間和每個點之間的線性步長。雙向掃描將從開始掃描到停止并返回開始完成參數的單次掃描。跳是有限的掃描情況，其中只有兩個參數值交替輸出。

AS108可以掃描或跳躍頻率，電平或相位參數。它還可以同時掃描或跳躍兩個參數：頻率和電平，或相位和電平。例如，這允許將簡單的線性平坦度或損耗補償分布應用于掃描或跳躍，可能隨著頻率的增加而增加輸出水平。當頻率從1 GHz掃描到2 GHz時，所示的示例應用了5 dBm的電平增加。使用外部觸發輸入和輸出（后面板BNC）或軟件觸發，可以將掃描和跳躍與外部事件和儀器同步。觸發發生在掃描開始或掃描中的下一個點或啟動。這種同步靈活性對于例如高速測試中的高速系統排序特別有價值。

---

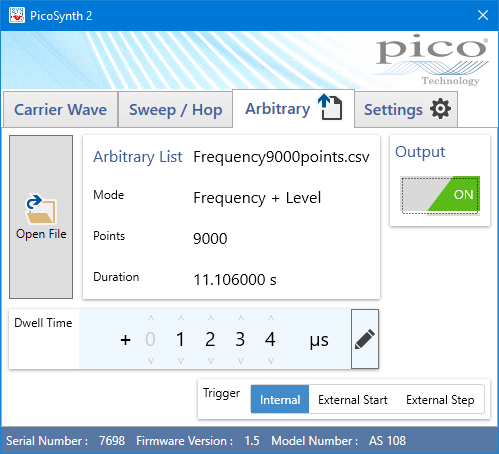

任意參數列表

導入參數列表文件以生成頻率/電平或相位/電平點的任意序列。該文件采用簡單的逗號分隔值（CSV）格式，您可以使用任何文本編輯器創建或從電子表格程序導出。

PicoSynth 2顯示文件內容摘要，以幫助您驗證是否已選擇正確的文件。您可以設置停留時間（點之間的時間）和觸發模式。

---

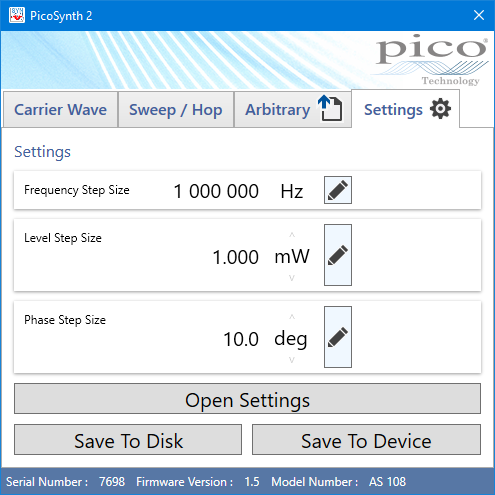

保存，調用和其他設置

可在“ 設置”選項卡下找到參數步長增量值以及用戶設置的保存和調用。

在未來的固件更新中，我們計劃啟用將修改后的上電設置加載到器件中，允許信號源以已知狀態上電，無需進一步連接或控制USB。
