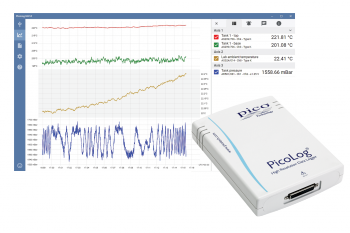

用于ADC-20和ADC-24的PicoLog 6數據記錄軟件

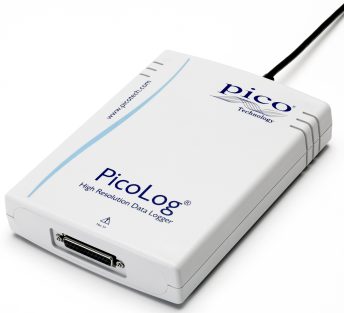

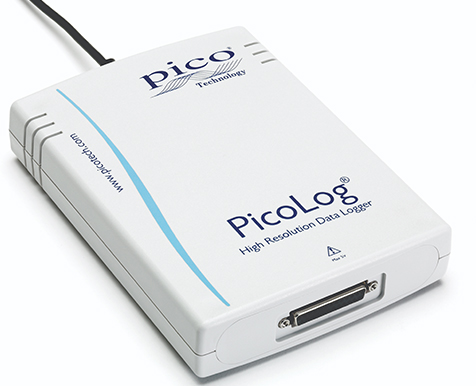

PicoLog 6是Pico Technology ADC-20和24個精密電壓輸入數據記錄器的完整數據采集軟件包。它提供了一個易于使用的可視化界面，使您可以快速設置簡單或復雜的采集并記錄，查看和分析數據。

·實時數據收集和顯示

·可視記錄器和通道設置，便于配置和查看

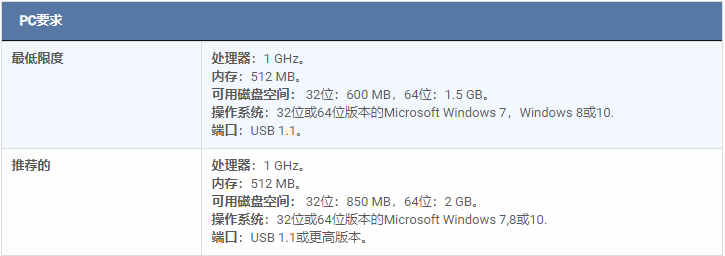

·適用于Windows 7,8和10（32位和64位），macOS和Linux

·幾乎無限制的PC日志記錄容量

·強大的數據庫格式可減少數據丟失和損壞

·簡單而復雜的可編程報警

·最多4個獨立的圖形軸

·可以使用查找表或等式來縮放頻道

·數據可以導出為CSV，剪貼板圖像和PDF

·在同一臺PC上支持多個不同的PicoLog數據記錄儀和PicoScope示波器

---

PicoLog 6 - 從一開始就很簡單

從這里開始捕獲很簡單：插入記錄器，添加頻道，按Record，然后記錄！PicoLog 6還包括許多其他功能，以滿足數據記錄需求。

---

輕松導航

屏幕左側的簡單垂直菜單欄可以訪問主程序菜單和PicoLog 6的查看模式，而不會暫停捕獲。

垂直導航欄可訪問以下菜單：

·設備設置和捕獲菜單

·保存的文件瀏覽器菜單

·程序設置菜單

·幫助菜單

---

設備設置和捕獲菜單

在設備設置和捕獲菜單中有設備配置，圖形顯示和表視圖。這使得即使使用多個不同的PicoLog數據記錄器和數百個通道，也可以輕松地從多通道采集系統設置和采集數據。在Device config視圖中，您可以立即看到數據記錄器的狀態，采集通道設置和數學通道設置。每個檢測到的設備都有其啟用的通道。只需移動或復制設備配置即可設置更大的多記錄器系統，在捕獲或共享配置期間更換記錄器。

在此屏幕中，您可以查看和調整設置，例如添加圖形軸，每通道縮放系數，警報，注釋，圖形注釋，通道命名和顏色，采樣模式和采樣間隔。

---

通道和軸設置

“ 通道”和“軸”設置菜單在“ 設備”設置和“ 捕獲”圖形視圖中都可見。啟用通道并確認設置后，您可以一目了然地查看其連接狀態，以及警報條件和當前實時測量。在此菜單中，您還可以配置警報并查看圖形注釋和捕獲信息。

---

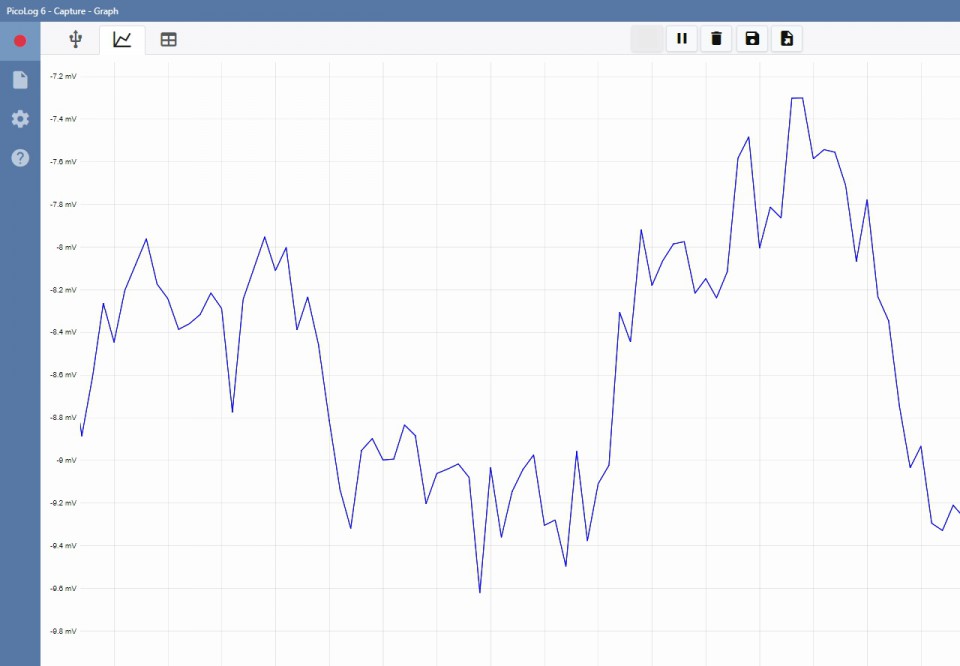

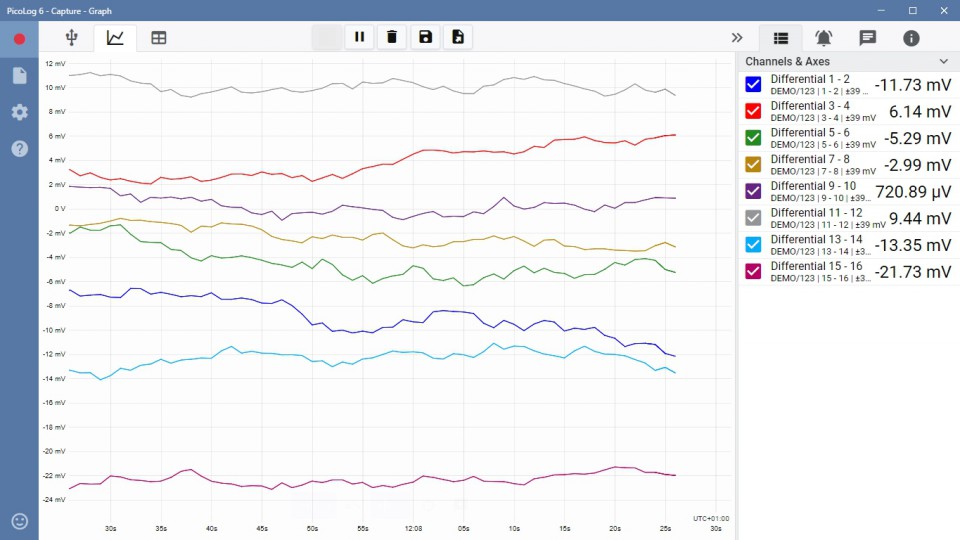

圖形顯示視圖

在圖表中查看數據是數據采集應用程序的基礎。通過PicoLog 6圖表視圖，可以輕松查看捕獲，縮放和平移大型數據集，記錄警報歷史記錄并在警報發生時顯示。它還允許您使用筆記和觀察來注釋圖形。

添加額外的圖形軸對于多通道測井應用是需要的，其中測量單位對于每個通道是不同的，或者當通道測量該范圍的相對端的值時。例如，同時測量超過1000°C的內部爐溫和環境溫度需要兩個軸，以便可以看到兩者的細節。您一次最多可以查看四個具有不同范圍的軸。

---

Alarms

也許你是在一個培養箱中測量微生物培養物的溫度，或者在大風中測量混凝土橋梁的溫度; 當讀數超過可接受的公差時，您需要得到通知。在PicoLog 6中，您可以設置警報，以在參數超出范圍時提醒用戶。這可以配置為播放聲音，在屏幕上顯示可視警報，運行指定的應用程序（如電子郵件或SMS客戶端），并自動注釋捕獲圖以標記警報何時發生及其持續時間。

PicoLog 6報警還可以在具有支持硬件的設備上觸發數字輸出，例如PicoLog 1000系列，ADC-24和DrDAQ。您甚至可以根據來自另一臺沒有數字輸出的連接記錄儀的報警條件觸發其中一臺設備的數字輸出，例如TC-08。

當設備斷開連接，警報打開，記錄事件和圖形注釋以標記丟失的數據是由于設備斷開連接時，也可以設置警報。

---

數學頻道

一些應用需要記錄和繪制包含來自一個或多個測量通道的數據的計算參數。PicoLog 6配備了一個公式編輯器，可以執行簡單的計算，如A-B，或更復雜的功能，如log，sqrt，abs，round，min，max，mean和median。

數學通道被視為任何普通通道，因此您可以對它們執行警報，圖形和注釋等功能。

---

強大的數據文件格式

PicoLog 6的核心是一個強大的文件系統，可以抵御數據丟失和損壞。如果計算機關閉并重新啟動，PicoLog將繼續捕獲而不會丟失先前存儲的數據。數據自動存儲，無需提供文件名和位置 - 但如果您希望將數據保存到文件，即使在捕獲中期也可以。這樣可以輕松與其他PicoLog用戶共享數據。

文件系統可以存儲僅受計算機硬盤或SSD大小限制的大量數據集！

另一個重大進步是對32位和64位Windows的本機支持，各種Linux發行版（僅限64位）和macOS。新的.picolog文件格式兼容所有操作系統。由于任何人都可以免費下載和安裝PicoLog 6，因此您可以與同事，客戶和供應商共享已保存的.picolog文件，以進行離線后分析。

---

導出數據

當您準備導出數據時，您有幾個選項。首先，保存.picolog文件并關閉采集。您可以使用自定義搜索標記保存文件，以便以后更輕松地進行分類和定位。

由于文件大小的限制，將大型數據集導出為CSV通常很麻煩，因此PicoLog 6包含一套導出選項，可縮小整個數據集的大小。這些包括下采樣，選擇要導出的通道，甚至將導出區域限制在屏幕上的縮放區域。

想要導出屏幕截圖？PicoLog 6包含一個將圖形導出為PDF的功能：再次選擇整個捕獲或感興趣的縮放區域。導出為PDF格式還包括用于包含警報觸發歷史記錄，注釋，通道配置和捕獲注釋的選項，以獲取完整的捕獲報告。

---

立即試用PicoLog 6軟件的演示！

如果您還沒有PicoLog數據記錄器，您仍然可以使用PicoLog 6查看保存的波形，并使用內置演示模式試用其他功能。

由于文件大小的限制，將大型數據集導出為CSV通常很麻煩，因此PicoLog 6包含一套導出選項，可縮小整個數據集的大小。這些包括下采樣，選擇要導出的通道，甚至將導出區域限制在屏幕上的縮放區域。

您可以使用模擬的實時數據為每個PicoLog數據記錄器啟用最多三個虛擬實例。您可以在購買前試用PicoLog 6軟件的所有功能。
