應用筆記

問題的答案 1.當磁通量/場變化時，在線圈上感應出電壓。 2.隨著線圈中磁通/場增加，它在一個方向上產生跨越它的電壓。隨著磁通/場減小，它產生相反方向的電壓。 3.A的走線電壓（負和正）小于B，并且在較長時間內產生。或者B的走線電壓（負和正）高于A，并且在較短的時間內產生。較高的電壓（正和負）是由于磁體在線圈上的更快移動而導致的磁通/場變化速率更快的結果。類似地，B的較短跡線表示磁體在線圈上的更快移動。 4.Q4，Q5和Q6的答案將隨獲得的曲線而變化，但對于圖A17.2中提供的曲線，以下內容是正確的。 5.穿過線圈A的時間是0.28秒。由磁鐵移動的距離將是2.50厘米所以平均速度為2.50厘米/ 0.28 S =8.93厘米小號-1 6.穿過線圈B的時間是0.16秒，因此平均速度是2.50厘米/0.16秒= 15.6厘米s -1 7.從線圈A的中心移動到線圈B的中心所花費的時間由下式給出： 8.（0.35-0.08）s = 0.27s 9.（加速度=（15.6 - 8.93）cm s -1 /0.27 s = 24.7 cm s -2

技術筆記 儀器 ?跟蹤 ?發條機車 ?放大器 ?Pico ADC-40/42 ?BNC插頭至4 mm插頭（Pico M1029） ?PC運行PicoScope ?信息（2）

制作曲目

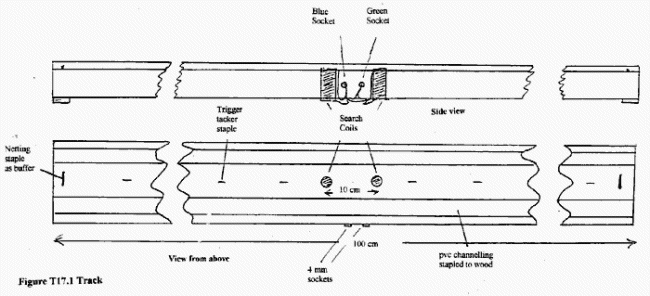

圖T17.1

?木材約120厘米×5厘米×2厘米 ?PVC溝槽高沖擊25 mm x 8 mm x 2 m B＆Q ref：DGCH100 / 2 ?4毫米插座綠色JPR 705-232 ?4毫米插座藍色JPR 705-233 ?搜索線圈Maplin JC25C（2） ?連接線 ?橡膠腳JPR 885-060 ?金屬絲網（2） ?膠 使用釘槍固定通向木材的通道。將一個金屬絲網釘在兩端的“軌道”中間錘擊，作為停止。在通道中間鉆10個孔，在軌道中央10厘米處鉆一個孔，中心點每側5厘米。將搜索線圈粘貼到這些孔中，使其繞組在相同方向上，并且它們的頂部與通道的頂部表面齊平。在距離中心1.5厘米處的木材側面再鉆兩個孔。將兩個4毫米插座插入這些孔中。從木材底部再鉆兩個孔，使其與4 mm插座的焊接標簽接觸。將導線焊接到4 mm插座的焊接標簽上。將每個搜索線圈頂部的導線連接（通過焊接）到藍色插座的導線，以及從每個搜索線圈底部到綠色插座的電線的電線。將這些電線釘在木材的底部。

用于修改機車 ?Hornby Percy發條0-4-0 Loco R9035（托馬斯坦克引擎系列）玩具店 ?按鈕磁鐵12毫米直徑x 4毫米厚度科學和技術用品有限公司MA370.20或類似的一些玩具商店 ?5厘米18 swg銅線 ?雙面膠帶 取下車輪之間的連桿。拆下前聯軸器。更換前輪前面的塑料交叉連接，用一條18英寸的銅線穿過塑料交叉連接處留下的孔，“這將使發條機構更牢固地固定到位。使用雙面膠帶將按鈕磁鐵固定在前緩沖器正下方。

用于制作放大器

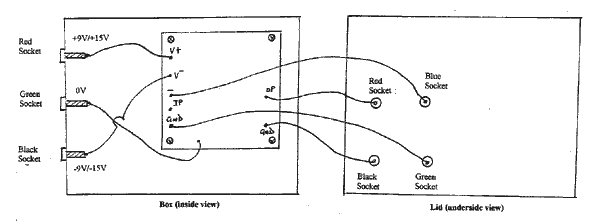

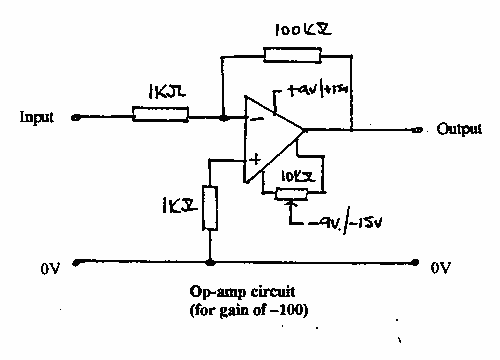

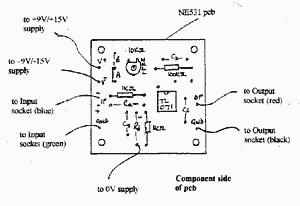

?4毫米插座綠色JPR 705-232（2） ?4毫米插座藍色JPR 705-233 ?4毫米插座紅色JPR 705-230（2） ?4毫米插座黑色JPR 705-231（2） ?盒子MB2黑色100毫米x 76毫米x 41毫米JPR 880-025B ?金屬陶瓷修剪機10 k JPR 306-10k ?8針IC插座JPR 715-005 ?TL071運算放大器JPR TL071 ?pcb NE531 RS 434-065 ?1 k 0.4 W電阻Maplin TX20W（2） ?100 k 0.4 W電阻Maplin TX44X ?螺母和螺栓 ?連接線 ?雙電源-15 V至0至+ 15 V Unilab 022.114或使用兩節9 V PP3電池通過電池卡扣連接 標記盒蓋上的輸入和輸出插座以及放大器的增益 - 在這種情況下（增益* -100）。 最初將放大器的輸入設置為0 V并調整微調器，使輸出電壓盡可能接近0 V. 如果您需要知道放大器的確切增益，請在輸入端放置一個已知電壓，例如1 mV，并查看輸出電壓的大小。 所需的增益取決于所用磁鐵的強度。越強大就越需要增益，反之亦然。 注意：如果在測試中，列車沒有觸發跟蹤，請將按鈕磁鐵翻過來并重新粘住。
