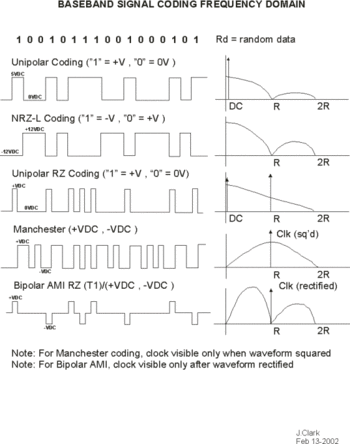

介紹 該實驗演示了ADC-200/20示波器如何查看T1數據通信代碼以及簡單電路如何改變代碼以恢復嵌入式時鐘信號。下圖說明了各種基帶數據代碼及其各自的頻譜。T1信號是雙極AMI RZ。
此實驗證明：
這是一種非常流行的串行數據通信信號。
該信號的頻譜是什么樣的。
一種簡單的電路，用于提取數據中的嵌入式時鐘信號，用于信號再生。
本實驗適用于：
學院或大學數據通信課程。
數據通信專業人員運營商/ ISP。
所需設備
ADC-200/20示波器運行PicoScope示波器軟件。
T1測試生成器。Wandel＆Goltermann DSA15。
帶BNC T連接器的同軸電纜端接100歐姆。
2個鱷魚夾
二極管橋（4個二極管焊接在橋式配置1N914）
安全 請記住，ADC-200/20的接地是PC的接地，因此與AC接地相同。

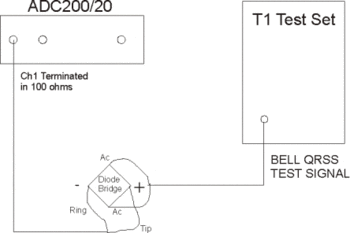

實驗設置 設置如下圖所示：
實驗程序 1. T1測試設置直接到ADC-200/20 使用正確的bantam測試線，將T1測試儀輸出直接連接到ADC-200/20上的Ch1輸入。帶有鱷魚夾的同軸電纜可用于連接平衡bantam電纜上的尖端和環。確保Ch1輸入端接正確的100歐姆T1阻抗。 設置標準Bell QRSS測試波形的T1測試集。這產生預定的隨機比特流。ADC-200/20可在單次模式下輕松捕獲此波形。捕獲如下所示：

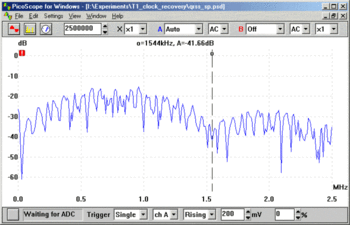

QRSS信號的頻譜顯示在第一個圖中。它是一個平滑的駝峰，在DC處能量非常小，在772 kHz處達到峰值，在比特率為1.544 MHz時為零。ADC-200/20上的光譜捕獲如下所示。
2. T1時鐘恢復 為了使數字信號有用，必須定期重新生成以消除不需要的噪聲。為此，必須以數據速率存在時鐘信號以用于采樣目的。為此，可以簡單地將T1信號放入全波二極管橋中。4N普通二極管如1N914二極管可用于此目的，如下所示。

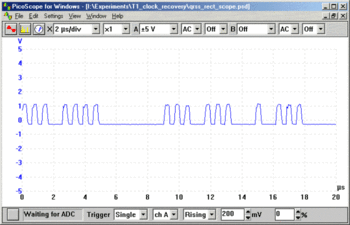

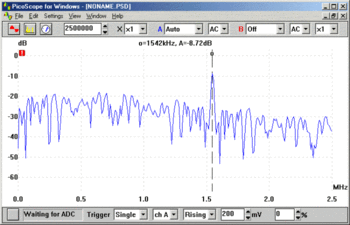

將T1測試裝置與鱷魚夾連接，使信號位于電橋的AC點。ADC-200/20尖端將連接到橋的正極，而環連接到負極。T1信號現在已經過整流，捕獲如下所示。
