應用筆記

介紹 此實驗演示了如何教育數據記錄器成功監視串行數據通信協議。串行數據通信代表了在現代世界中傳輸信息的基本方法。 通信和計算機之間的融合使得所有形式的信息都被數字化，便于以串行格式傳輸。與模擬波形（例如本質上是周期性的正弦波和方波）不同，串行數據通信波形通常是非周期性的。使用現代數字儀器（如PicoScope 2205A）可以輕松捕獲和查看串行數據。 此實驗證明： 什么串行數據看起來像。 使用PicoScope 2205A PC示波器監控此數據。 本實驗適用于： 第一個針對大學/大學的入門數據通信課程。 電子實驗者，如業余無線電操作員。

所需設備
PicoScope 2205示波器，示波器探頭。 帶串口的電腦。 終端程序，如Win95 / 98的Hyperterminal，Win3.1的終端或Linux的Telix。

安全
請記住，2205的接地是PC的接地，因此與AC接地相同。

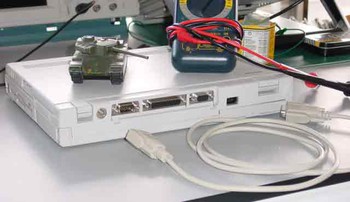

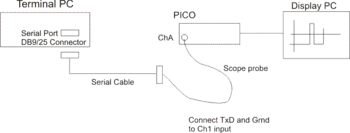

實驗設置 實驗設置如圖1所示。串行數據可從標準PC上的串行端口訪問。串行端口通常是DB9連接器或DB25連接器。圖2顯示了標準PC DB9類型串行端口的圖片。由該端口連接一個由母/凹DB9連接器組成的適當串行電纜。 ADC-200/20 CH A輸入通過串行電纜連接到串行端口上的發送數據和接地連接。請注意，您可以使用與ADC-200/20相連的PC進行串行傳輸，也可以使用獨立PC。為方便起見，圖1顯示了單獨的PC。

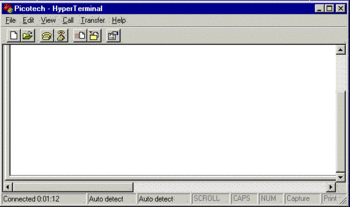

實驗程序 1.終端軟件設置 最簡單的串行數據通信協議之一是通過PC終端程序發送ASCII字符。根據PC操作系統（Win95 / 98，Win3.1，Linux，DOS等），存在幾種流行的終端程序。讓我們來看一下Hyperterminal，它通常作為Win95 / 98操作系統的一部分。 要訪問超級終端，請按照開始按鈕： 開始/程序/附件/通信/超級終端/ Hypertrm.exe 找到Hyperterminal目錄后，找到Hypertrm程序并雙擊它。程序屏幕如下圖3所示。

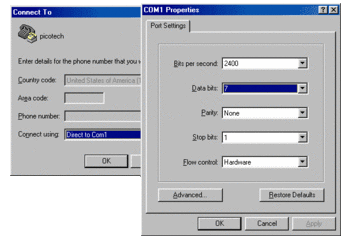

現在您必須設置終端參數。在文件下，找到新連接。將連接命名為Picotech，然后單擊“確定”。將出現“連接到”框。選擇Connect using參數以直接連接到Com1（假設使用的串行端口是Com1。請查看PC手冊以了解串口設置）。單擊“確定”。接下來出現端口設置框。 接受下面列出的參數： 每秒位數= 2400 數據位= 7 奇偶校驗=無 停止位= 1 流量控制=硬件 最后在File下，轉到Properties參數并選擇Settings選項卡。轉到ASCII設置并選中本地Echo類型字符框。保存Picotech.htm下的所有設置。終端程序現已設置完畢。正確的設置如下圖4所示。

2. PicoScope 2205示波器設置 配置好終端程序后，我們就可以發送串行數據了。終端程序將通過RS-232格式的串口發送數據。圖9顯示了串行端口上常見的DB9和DB25型RS-232連接器的引腳分布。 將2205示波器探頭連接到連接到發送數據終端＃3的中心導線，將接地導線連接到接地端子＃5。請注意，此設置適用于DB9連接器。根據DB25進行相應調整。 為了捕獲一次性異步信號，必須將范圍設置為一次性觸發。 將儀器設置如下： TxData至輸入A，+ / - 20V，DC，探頭x 1，輸入B關閉 時基=500μsec/ div 觸發=單，輸入A，上升，1000 mV，-10％延遲 請注意，示波器設置為在輸入A上上升電壓> 1伏時觸發。

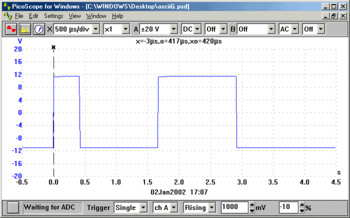

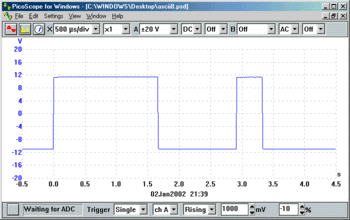

3.發送串行異步數據和捕獲結果 使用終端PC，我們現在可以發送和捕獲ASCII數據了。嘗試先發送ASCII“G”。要執行此操作，請先將鍵盤上的Caps Lock設置為on。然后只需按'G'即可。確保發出正確的字符，因為它將在Hyperterminal顯示屏上回顯。如果您在終端和2205顯示器上使用相同的PC，則必須調整兩個窗口的大小以使其可見。 現在，為了捕獲并在范圍上顯示結果，點擊“運行”按鈕。現在，當輸入A> 1伏時，任何電壓上升都會觸發示波器。再次按'G'。您應該看到類似于下面的圖5的顯示。請注意，游標已設置為測量起始位的持續時間。 嘗試另一個角色，比如數字'8'。'8'的顯示如圖6所示。注意清除顯示屏按停止，然后再次運行。

進一步的問題 1.圖6中顯示的波形是否與ASCII'8'的波形相匹配？ 2.如果將數據速率更改為4800位/秒，有多寬？
