介紹 在電路中，電阻是電導體的特性，它通過電導體抵抗關鍵階段4和5電流并將電能從電路中消散。使用數據記錄器測量電阻，本實驗的目的是證明用于計算串聯和并聯電阻的公式，并介紹通過電路的不同路徑的電子流的概念
所需設備
DrDAQ數據記錄器
各種不同電阻的電阻
小接線端子（可選）
實驗設置
1.將DrDAQ數據記錄器連接到PC
2.將DrDAQ'R'連接器連接到端子板A-1側
3.將DrDAQ'G'連接器連接到端子板A-4側

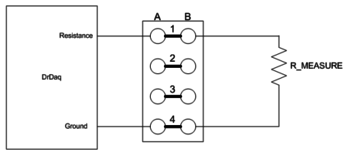

測量電阻器 將電阻連接到測量（R MEASURE）到B-1和B-4，如圖1所示。 使用PicoScope中的Meter功能測量電阻，記下該值，然后使用不同的電阻值重復。

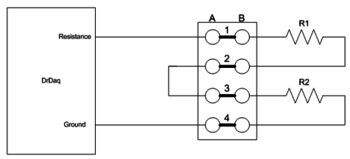

串聯測量電阻器 連接電阻以測量（R1和R2）到B-1和B-2，以及B-3和B-4，如圖2所示。 將電線從A-2連接到A-3，如圖2所示。 再次使用PicoScope測量電阻，記下該值，然后重復使用不同的電阻值。

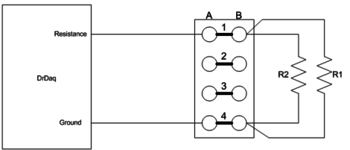

并聯測量電阻器 連接電阻以測量（R1和R2）至B-1和B-4，如圖3所示。 使用PicoScope測量電阻，記下該值，然后重復使用不同的電阻值。
問題和討論 當電阻并聯時，為什么電阻會降低？ 當電阻串聯時，為什么電阻會更高？ 將“負載”（燈泡，電機等）串聯起來有什么好處？/ 平行？
