介紹 該實驗演示了DrDAQ如何用于研究高度如何影響自由落體的速度。這個實驗非常簡單，使用PicoScope可以快速收集數據。 該實驗旨在識別和證明現有的速度和距離理論。
所需設備 ?安裝了PicoScope的PC ?一個 基于PC DrDAQ數據記錄儀 ?一個Bench計時器燈門 ?用于固定光閘的支架或夾具。 ?合適的引線和連接器。
實驗設置 我們的想法是通過光閘放下已知長度的卡，并根據PicoScope中收集的波形計算速度。
卡需要是黑色的，以便由于光束干凈地中斷，PicoScope中記錄的信號很清晰。還需要將兩塊Blu-Tack固定到卡上以給它一些鎮流器以使卡直線下降。
Lascells光閘的輸出直接饋入DrDAQ的電壓輸入和接地，從PicoScope中可以立即看到光閘如何阻擋電壓電平。

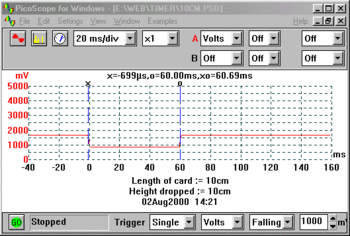

進行實驗 PicoScope設置為觸發來自光閘的電壓變化，1000 mV。添加預觸發以更詳細地顯示卡對光門的影響。
理論 卡通過光門時的速度可以通過將距離除以時間來計算。距離是常數，即卡長度不會改變，但是它通過光門的速度將取決于高度。使用以下等式：
長度是一個常數（10厘米），時間會有所不同，這取決于卡通過光閘的時間。

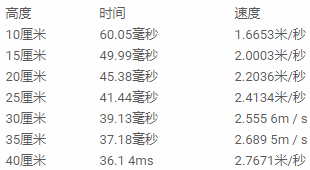

結果

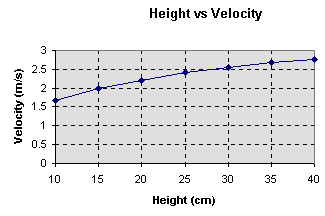

如果將其繪制在圖表上，則可以非常清楚的看到關系：
討論結果 該實驗清楚地顯示了加速度和高度下降之間的關系。它還表明，當卡通過光門時，卡越高，最終速度越大。從圖中可以預測卡可能從圖的曲線下降到的最大速度。
查看結果
