本應用筆記描述了使用ADC-11高速數據記錄器記錄擺錘的位置信息。請注意，此實驗也可以使用DrDAQ數據記錄器的電阻輸入完成。
內容 使用的物品 實驗設置 實驗結果 討論結果
使用的物品
100k線性電位器
2.5 V基準電壓 - 使用Ref25分流基準電壓源。
高速數據記錄器 - 使用ADC-11。
自制擺系統。

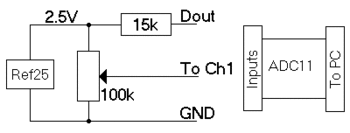

該電路的結構如下圖所示 - 最大擺幅范圍內的電壓范圍為0至1.2 V，其中0.6 V為中心靜止位置

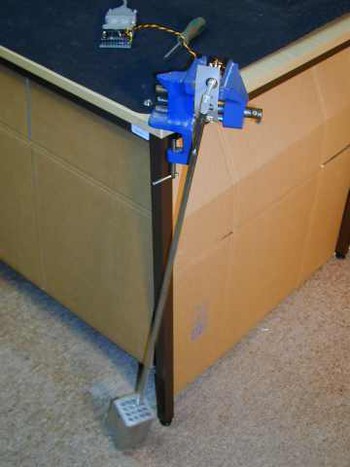

建立 如下所示設置實驗，電位計安裝在一個臺式虎鉗中。鐘擺從相同的高度反復釋放，以找到鐘擺停止所需的時間 - 這只是不到80秒。 因此，PicoLog設置為“快速阻止”模式，以便在80秒內高速捕獲數據。

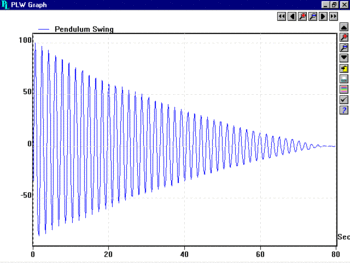

結果 下面的PicoLog圖清楚地顯示了結果。
討論實驗結果 擺錘擺動的下列公式可以從第一原理推導出來：

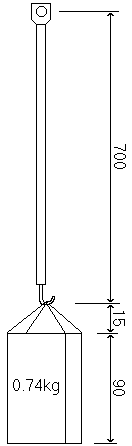

其中g = 9.78 m / s2，l = 0.76 m 在地球上給定的位置，其中g是常數，公式表明振蕩周期T僅取決于擺的長度l。此外，即使當振動的幅度由于系統中的損失（例如空氣阻力和電位計的摩擦）而減小時，周期也保持不變。 由于我們沒有點大小的質量，我們必須對擺的有效長度做出假設。這里使用的長度l是桿的長度（0.7米）+懸掛線的長度（0.015米）+質量長度的一半（0.045米），總有效長度為0.76米。 這給出了大約1.75秒的理論振蕩周期。 使用上圖，我們可以在60秒內計算35次振蕩，振蕩周期約為1.71秒。因此，結果與上述計算一致，允許做出假設。
