介紹 此實驗的目的是監測七天內的電源電壓和頻率波動。此信息應顯示加載國家電網的影響。 發電公司具有他們需要滿足的公差。 歐洲的單相電源容差為： ?電壓230伏AC RMS + 10％/ - 6％ ?電源頻率50.00 Hz +/- 0.2 Hz

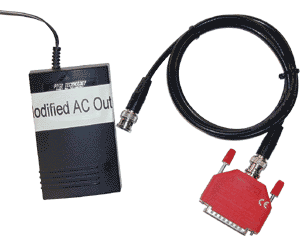

所需設備 ?安裝了PicoLog數據記錄軟件的 PC ?ADC-42示波器 ?電源AC適配器 ?潛在的分配器

設備設置 ADC-42讀取的電壓范圍為±5伏。電源電壓必須降至±4伏（為電壓波動留出空間）。 測量電源電壓最簡單，最安全的方法之一是使用簡單的“插墻式”電源塊將電源電壓降至更安全的水平。這具有的優點是它提供與危險電源電壓的電隔離。

有兩種類型的基本電源塊可用：

交流輸出類型 這些最容易使用，因為它們只是提供電源電壓的縮放版本。它們通常提供6 Vac至12 V AC范圍內的輸出，因此可能仍需要簡單的分壓器電路將輸出衰減到合適的范圍（見下文）。

直流輸出類型 這些類似于上面的AC類型，但它們還具有內置整流器以將AC電壓轉換為DC并且通常還具有電容器以提供DC信號的一些平滑 - 某些類型也可具有某種電壓調節器。要使用此類型，您需要拆除整流器和電容器（如果安裝了調節器） - 這只能由合格的電工嘗試。

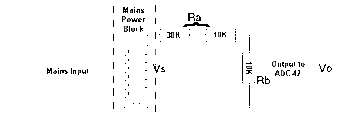

警告：如果您有任何疑問，請咨詢合格的電工。 功率模塊的輸出可能需要進一步衰減以適應ADC-42輸入范圍。最好使用簡單的電阻分壓器，如下面的公式所示。

潛在的分配器計算 Vo = Vs×Rb /（Ra + Rb） Vo / Vs = Rb / Ra + Rb Vs / Vo = Ra + Rb / Rb （Vs / Vo）Rb = Ra + Rb Ra =（Vs / Vo）Rb-Rb

潛在分配器計算示例 Vs = 20伏峰值 Vo = 4伏峰值 因此Ra = 5Rb-Rb 因此Ra = 4Rb 利用上面的等式并且Rb = 10l，Ra = 40k。40k的值不是標準電阻值，因此可以使用30k電阻和10k串聯電阻。 將這些電源塊與PicoLog和PicoScope一起使用： PicoScope頻譜分析儀可用于調查主電源的諧波含量。 PicoLog可用于預測電源電壓和供電的長期變化。

進行實驗 使用上述設備和PicoLog軟件在一周內進行實驗。每30秒取樣。

問題 1.電源電壓怎么了？ 2.電源頻率怎么了？ 3.電源是否保持在電力公司規定的容差范圍內？

查看結果
