結果 這些跟蹤反映了聚合多個樣本時發生的過濾，平均接收效果會使讀數平滑。在這個位置嘗試單次采樣時，讀數和后續跡線非常尖銳，很難看到趨勢。特別是，傳遞流量變得更加明顯，傳感器附近的離散事件也是如此。實際上，它增加了儀器的靈敏度。

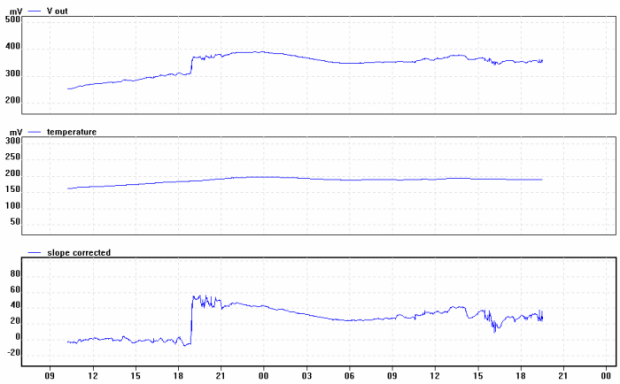

移動的Avo顯示了附近磁場移動的影響 - 在這種情況下，Avo 8萬用表從傳感器移動了大約4英尺。作為輸出波形中的一個步驟，可以很容易地看到戲劇效果。

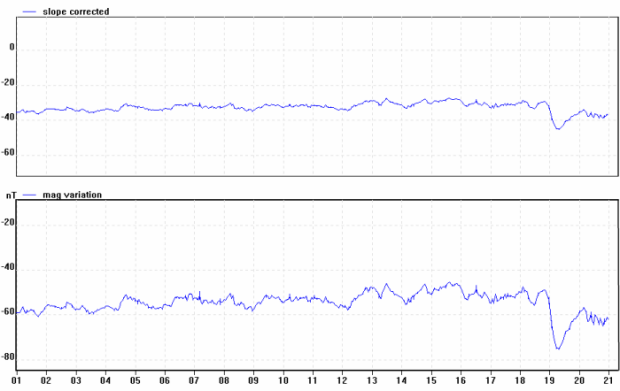

19:20的急劇下降可能是太陽風暴的開始，但事實證明只不過是一個“曇花一現”。

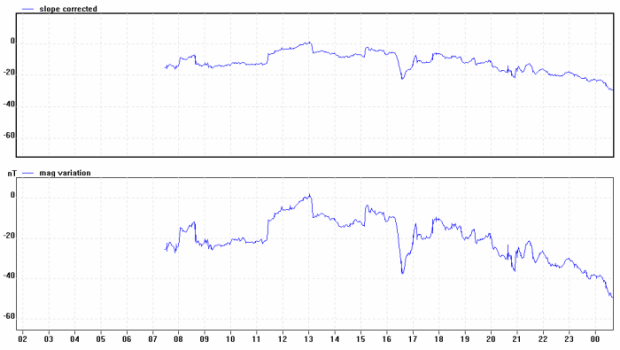

這顯示了福特Ka從房屋前面的通常停車位（離傳感器大約100英尺）移動的影響，然后更換。從蹤跡中你可以看到汽車進行了三次旅行 - 一次是從大約08:00到08:45，另一次是從11:20到13:15，最后一次是從15:15到16:30。有趣的是，在Ka缺席期間，一輛明顯更大的Land Rover Discovery被停放在同一個地方，但是由于是由鋁制成的，因此沒有顯示出痕跡。
機械結構 傳感器頭 如前所述，傳感器對溫度敏感，但通過熱慣性和絕緣的組合可以降低靈敏度。 溫度傳感裝置與FGM-3接觸。然后將傳感器組件懸掛在真空瓶中，使兩個傳感器定位在中央。然后將干燥的沙子倒入燒瓶中，應該非常輕柔地敲打以使沙子沉淀在裝置周圍。 使用一塊聚苯乙烯代替塞子來保留沙子。連接可以沿著塞子的側面或通過中間的預備孔引出。 盒子應由厚聚苯乙烯絕緣片和膠帶構成，內部尺寸可舒適地容納保溫瓶。在構造聚苯乙烯箱時，所有邊緣都應該從內到外用膠帶粘貼，以使其具有防砂性和強度。 傳感器頭所需的附加組件，例如電壓調節器和去耦電容器可以安裝在一個小塑料盒中，該塑料盒可能包含一個指示電源到達設備的LED。 可以使用雙面伺服膠帶將外殼固定到傳感器頭上，以防止連接到FGM3和內部LM35的電纜被意外拉出。

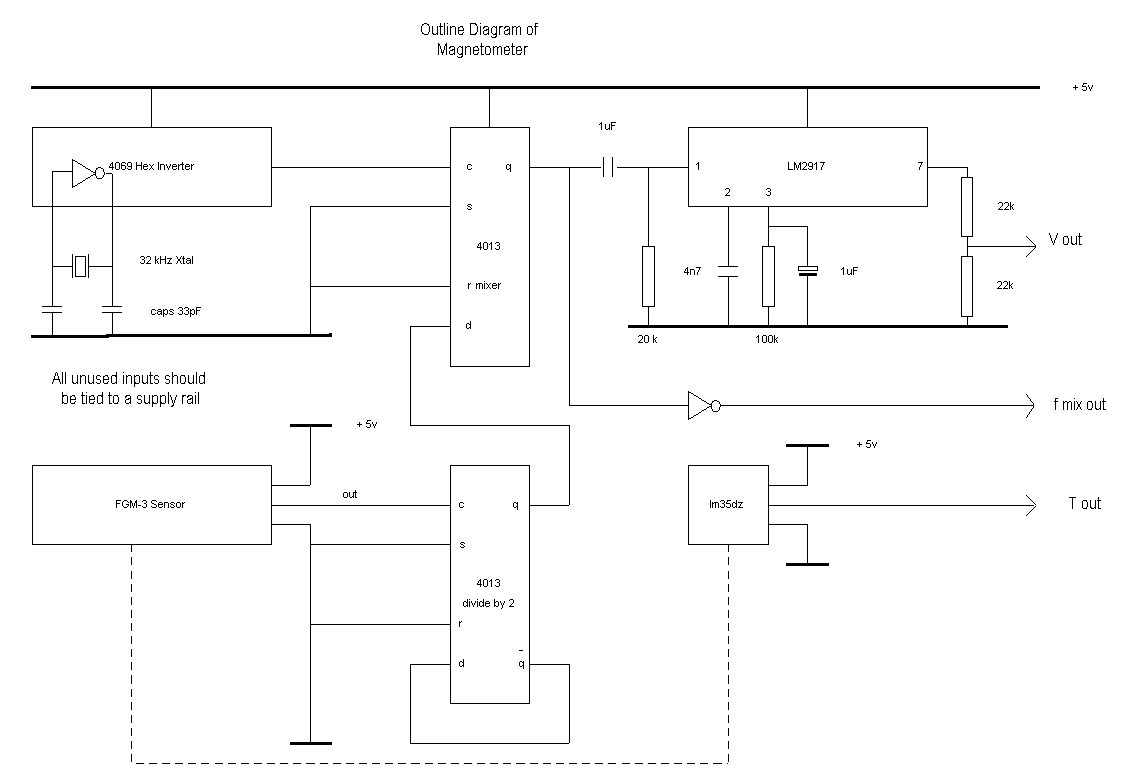

儀器的外形圖 有關其他組件，應參考此圖表參考制造商數據表，例如。去耦電容等
使用Excel導出校準因子 “y = mx + c”形式的校準公式可以推導如下： 1.允許系統運行大量樣本，例如。500 2.使用PicoLog中的視圖電子表格工具顯示f / v的輸出和溫度傳感器的輸出 3.將數字復制到剪貼板并將其粘貼到Excel中的空白電子表格中 4.使用繪圖工具，創建一個'xy（散點圖）圖，水平軸上的溫度，垂直軸上傳感器的輸出 5.添加趨勢線（圖表>添加趨勢線） 6.通過右鍵單擊顯示的行，可以使用格式化趨勢線的選項，包括在“選項”，“在圖表上顯示方程式”下顯示公式 7.等式將采用以下形式：y = 2.6022x - 101.80 8.進入PLW記錄器，然后“計算參數” 9.添加一個參數并命名，'溫度校正' 10.選擇傳感器的輸出作為一個參數，例如。'A'和輸出 11.例如，從溫度傳感器到另一個。'B' 12.添加校正公式，例如A - （（2.6022 * B） - 101.80） 13.選擇要顯示的附加數據 - 如果需要，可以將此值乘以先前導出的nT / mV數字，以便在nT中顯示，例如：（A - （（2.6022 * B） - 101.80）* 1.6） 14.顯示的輸出顯示在采樣過程中與標稱“標準”的偏差。
