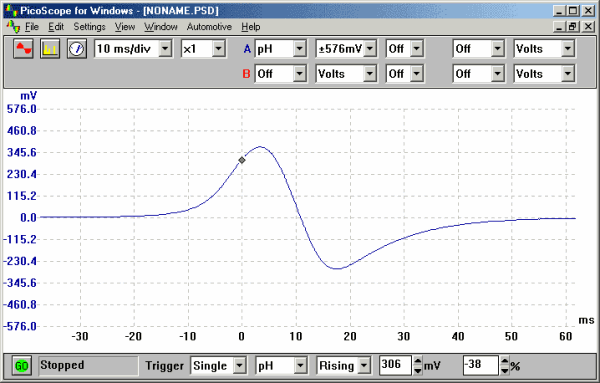

結果 典型的跡線如下所示。

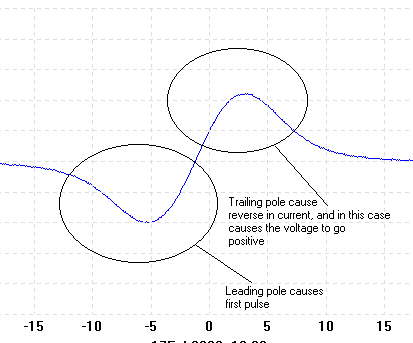

問題的答案 Q1。當磁鐵通過線圈時，為什么會產生負電壓和正電壓？ A1。根據磁鐵的哪個極點首先進入線圈（以及線圈如何連接到ADC），產生正脈沖或負脈沖。當磁鐵穿過線圈時，后極將使線圈內的電子反向，從而導致電流反向（見圖）。

Q2。為什么脈沖的寬度（持續時間）隨著線圈在管上下移動而變化？ A2。通過改變管頂部和線圈之間的距離，改變磁鐵通過線圈的速度，這改變了線圈的輸出。

v =磁鐵的最終速度。 u =磁鐵的初始速度（假設為0） a =由于重力引起的加速度（假設為9.81 ms -2） s =線圈與管頂之間的距離

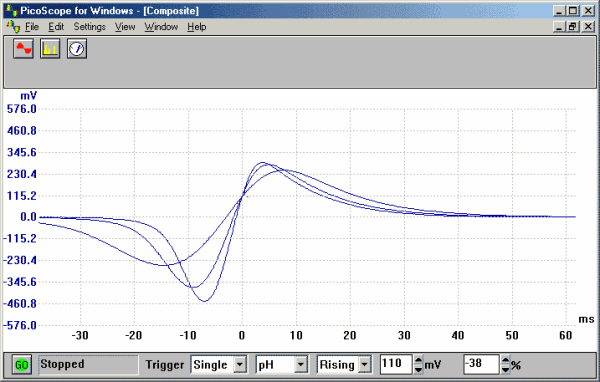

由此可以看出，改變管頂部和線圈之間的距離（如等式1中所示），磁體的速度將改變。 為了創建下面的顯示，我們從幾個不同的高度放下了磁鐵，并使用了PicoScope的復合視圖功能。

Q3。當磁鐵穿過線圈時，磁鐵的速度與線圈產生的電壓幅度之間的關系是什么？ A3。如果磁鐵穿過線圈，則在線圈中感應出電流。磁鐵的強度和速度將決定電流通過線圈時的大小。 感應電流的強度或大小由法拉第第二定律決定： 感應EMF的大小與磁通鏈的變化率成比例。 這意味著磁鐵越強，磁鐵在通過線圈時的速度越大，線圈產生的電流就越大。同樣，上面的圖表很好地證明了這一點。

Q4。當磁鐵通過線圈時，磁鐵的速度會發生什么變化？ A4。倫茨定律指出： 感應電流的方向（如果要流動的話）是這樣的，其效果將抵抗產生電流的磁通量的變化。 當電流通過線圈時，產生磁場。相反，當磁鐵穿過線圈時，它會產生電流。楞次定律表明，磁鐵產生的電流向相反方向流動，產生的磁場與磁鐵的磁場相反。 由于磁鐵的磁極彼此排斥，線圈的磁場排斥磁鐵的磁場。 實際上，我們正在將磁體的動能轉換為線圈中的電能，并且通過這樣做，磁體的加速度降低。
