介紹 該實驗研究了由衍射光柵產生的單色衍射圖案上的光強度的變化。
所需設備 ?DrDAQ數據記錄器 ?衍射光柵（3000線/厘米） ?激光（2級指針）

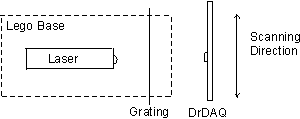

實驗設置
將激光指向和光柵固定在適當?shù)奈恢茫ㄊ褂脴犯叻e木），并將衍射圖案顯示在距離光柵約5cm的白卡上。卡被移除，DrDAQ數據記錄器放在原位。然后調節激光的高度，使得衍射圖案（一系列點）與內部光傳感器一致。 無論 的PicoLog 或 的PicoScope 軟件可以用于這個實驗中，在這種情況下的PicoLog選擇。PicoLog設置為每100毫秒從光傳感器采樣1分鐘。
進行實驗 PicoLog設置為開始記錄數據并顯示結果圖表（軸設置為自動）。 一旦記錄開始，DrDAQ在衍射圖案上以與光軸成直角的方式緩慢移動。最大值和最小值的模式應該開始出現在圖表上。
問題和結果討論 ?解釋模式發生的原因 ?為什么最低光照水平不會降到零？ ?如果DrDAQ遠離衍射光柵，圖案會受到怎樣的影響？ ?為什么不是所有的最大值都相同？ ?計算最大值的角度位置為m = 3。什么是最大訂單？（假設：波長= 670 mm，衍射光柵有3000線cm -1）
進一步研究 ?DrDAQ的移動速度如何影響結果？ ?嘗試在光傳感器上放一個小的開口紙管，以減少背景光的拾取。 ?嘗試在光線傳感器前面放置一個紅色濾光片和/或1 mm狹縫，以最大限度地減少環境光線并提高分辨率。
查看結果
