介紹 PicoScope示波器軟件提供各種簡單和先進的觸發器，用于檢測和捕獲難以捉摸的信號。大多數這些觸發類型一次只能監視一個信號。由于許多示波器在一些型號上有多個輸入 - 最多四個通道以及EXT或AUX輸入 - PicoScope提供了一種特殊的邏輯觸發類型，可以監視多個輸入的組合。 監視多個輸入的最簡單方法是在其中任何一個滿足指定條件時觸發。但是，有些應用需要更具選擇性的方法。例如，我們可能希望檢測兩個輸入何時同時滿足指定條件。PicoScope通過提供用于組合輸入的邏輯功能列表來解決此問題。 如果您插入PicoScope混合信號示波器（MSO），該軟件將提供另一種稱為數字的觸發類型。這表現為邏輯觸發功能的單獨輸入。有關MSO Logic觸發器的更多信息，請參閱 PicoScope 6用戶指南。

選擇邏輯觸發器

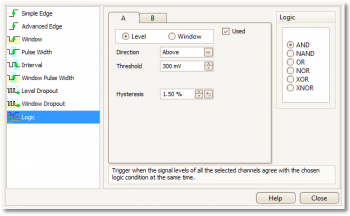

在本例中，我們使用的是PicoScope 2205示波器，它有兩個輸入通道，分別為A和B.我們可以使用任何其他PicoScope實時示波器或混合信號示波器。 首先，我們通過將觸發模式從None更改為Auto來啟用觸發。我們也可以選擇重復或單一（圖1a）。 然后我們可以單擊Advanced Triggering按鈕（圖1b）。 如果按鈕顯示為灰色，則表示示波器不支持高級觸發，或者表示上一步未正確設置觸發模式。某些觸發模式（如None和ETS）與高級觸發不兼容。 該高級觸發按鈕打開高級觸發所有觸發選項設置對話框。要使用邏輯功能，我們從觸發類型列表中選擇Logic（圖1c）。 要指定我們要在A和B通道上觸發，我們在兩個通道的設置中設置使用復選框。將閾值設置為300 mV以檢測我們的單極測試信號。我們將Direction設置為Above，以便高于此閾值的信號將被視為活動狀態。 最后，我們需要指定如何將通道A和B觸發條件組合成一個觸發示波器的條件。這在對話框的邏輯部分完成，您將在其中看到邏輯功能列表：AND，NAND，OR，NOR，XOR和XNOR。我們稍后會定義它們。單擊其中一個功能將立即將其應用于示波器。

圖1a：更改觸發模式 圖1b：高級觸發按鈕 圖1c：“邏輯觸發器”對話框

邏輯功能 為了演示邏輯功能，我們將兩個脈沖波形饋入通道A和B. 以下是我們的測試信號：來自獨立信號發生器的兩個25μs脈沖。我們在時間t = 0時在x軸上放置一個標尺，以顯示觸發事件發生的時間。

與邏輯
與邏輯需要兩個信號同時滿足高電平，從下圖中可以看到，示波器在兩個信號同時達到高電平的時刻立即觸發。在游標左側，A通道（藍色）還是低電平，而B通道（紅色）已經是高電平，當然這還沒能滿足與邏輯，因此示波器一直等到A通道也上升為高電平才觸發。

圖2：與邏輯觸發結果

與非邏輯 與非邏輯是與邏輯的反向，換句話說只要有一個或兩個信號變成低電平，示波器就會觸發。圖中的示例值得注意，剛開始B通道低電平A通道高電平時并沒有立即觸發，而是在之后不久A變為低電平B高電平時才產生觸發，這是因為在某些模式下，觸發的時間間隔受到數據傳輸、顯示和處理的影響，示波器檢查邏輯結果時恰好錯過了之前的那個時刻。

圖3：與非邏輯觸發結果

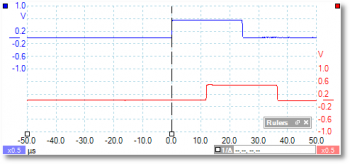

或邏輯 或邏輯就是所有輸入中只要有一個變成高電平就會觸發。圖中，示波器在兩個通道都是低電平的時候不觸發，當其中一個通道（這里是B）變成高電平的時候就立刻觸發了。如果輸入通道數量超過2個，邏輯同樣適用。

圖4a：或邏輯觸發結果1 圖4b: 或邏輯觸發結果2

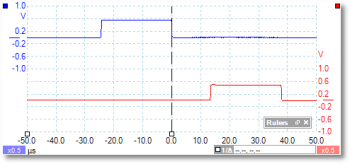

或非邏輯 或非邏輯是或邏輯的反向，當所有輸入變成低電平的時候觸發。和與非邏輯類似，示波器并沒有在一開始兩個通道都是低電平的時候直接觸發，而是等到此后的一小段時間A和B同時再次是低電平時才觸發。它的原因與與非邏輯中描述的相同。 如下圖中的兩種信號時序都出現了這一情況。

圖5a：或非邏輯觸發結果1 圖5b：或非邏輯觸發結果2

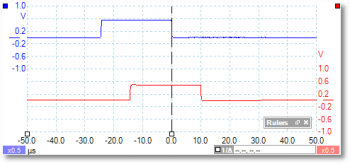

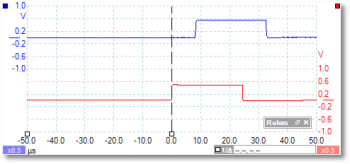

異或邏輯 異或邏輯是當兩個輸入不相同的時候觸發。 在例子中，示波器等到兩個通道一個高電平一個低電平的時候觸發，這里的兩張圖和上面提到的與非以及或非的圖示相對應，第一張圖觸發時刻剛好趕上了A是低電平而B變為高電平的時刻，相反地第二張圖中，B為低電平而A變高的時刻被漏掉了，觸發產生在A變低而B是高的時刻。 當邏輯組合中的輸入多于兩路時，異或的結果取決于輸入信號中有幾個高電平，如果是奇數個高電平，邏輯組合輸出的結果為真，示波器產生觸發。

圖6a：異或邏輯觸發結果1 圖6b：異或邏輯觸發結果2

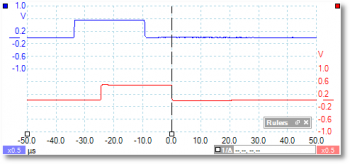

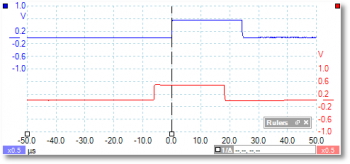

同或邏輯 同或邏輯的和異或邏輯相對應，當所有信號高低電平狀態相同時觸發。 在下面的例子中，同樣展示了兩種觸發情形，第一種A和B同時為高電平的狀態恰好被漏過了，當A和B同時為低電平時才觸發，而第二張圖在A和B同時為高電平時立刻產生了觸發。 如果邏輯組合中的輸入多于兩路，同或的結果也取決于輸入信號中有幾個高電平，如果是偶數個高電平，邏輯組合的結果為真，示波器產生觸發。

圖7a：同或邏輯1 圖7b：同或邏輯2

結論 PicoScope 能夠把多個輸入信號的觸發條件進行各種組合，在本文的范例中我們只用了電平觸發這一種基本觸發條件，實際上還可以選擇邊沿、或者窗口作為基本觸發條件，并把它們互相組合。
