安全提示 雖然所使用的脈沖中的能量非常小，但峰值水平可能足以損壞揚聲器。確保水平儀設置在您正在測量的揚聲器的工作范圍內。
所需設備
1.Pico ADC-216示波器
2.脈沖發生器
3.麥克風
4.麥克風前置放大器
5.音頻功率放大器
6.代表揚聲器和麥克風
7.卷尺
8.連接線

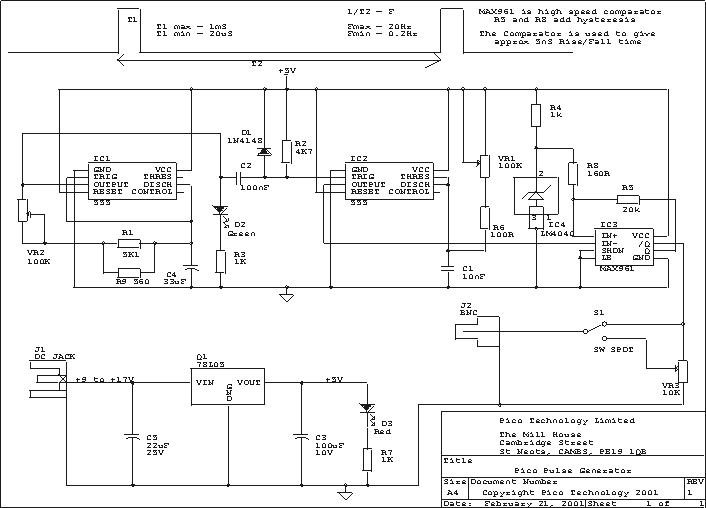

脈沖發生器 脈沖發生器的電路如右圖所示（圖1）。 該電路使用兩個555定時器來產生可變寬度和可變重復率脈沖。該電路的最小脈沖寬度約為20μs，重復頻率為50 ms至5 s。您需要一個9 V至17 V的外部直流電源，無需調節。
圖1
帶寬 要考慮的第一個特性是帶寬。這可以定義為可以通過前端放大器的最大信號頻率。因此，示波器的模擬帶寬必須高于您希望測量的最大頻率（實時）。 只有帶寬無法確保您的存儲桶能夠處理高頻率。所有示波器制造商都力求通過其設計獲得特定的頻率響應。該頻率響應稱為“最大平坦包絡延遲”（MFED）。這種頻率響應提供了出色的脈沖再現，具有最小的過沖，下沖和振鈴。然而，由于DSO由放大器，衰減器，A / D轉換器內部布線和繼電器組成，因此MFED響應是可以接近但從未實現的目標。 值得注意的是，大多數DSO制造商將帶寬定義為-3 dB限制，即純正弦波信號衰減到其原始值的71％的頻率。或者不同，它允許信號給出29％的幅度??誤差。 還必須記住，如果信號不是純正弦波，它很少，它包含更高頻率的諧波。例如，使用20MHz軌道寬度桶測量的20MHz純方波顯示為靜音和失真波形。根據經驗，可以說人們應該購買一個帶寬至少比想要測量的信號頻率高五倍的桶。不幸的是，寬帶示波器很昂貴，所以你可能不得不在這里妥協。 某些示波器無法處理所有測量范圍的指定帶寬，因此請仔細檢查數據表。
麥克風 對于本應用筆記，我們使用了一個小型駐極體麥克風。這些都很便宜并且提供良好的頻率響應性能。如果您需要校準測量，則需要獲得校準麥克風。除非您擁有正確的設備，否則難以進行麥克風校準，只有在您需要了解聲學測量的絕對水平時才值得。對于相對測量，大多數優質電容器或駐極體話筒都是足夠的。
麥克風前置放大器 用于這些測量的駐極體麥克風需要大約10 V的直流電源。我們使用簡單的雙晶體管電路為麥克風膠囊供電并提供一些增益。為此目的發布了許多合適的電路。 請注意，對于高頻脈沖測量，前置放大器中的高通濾波器電路將提高抗噪性。
